КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

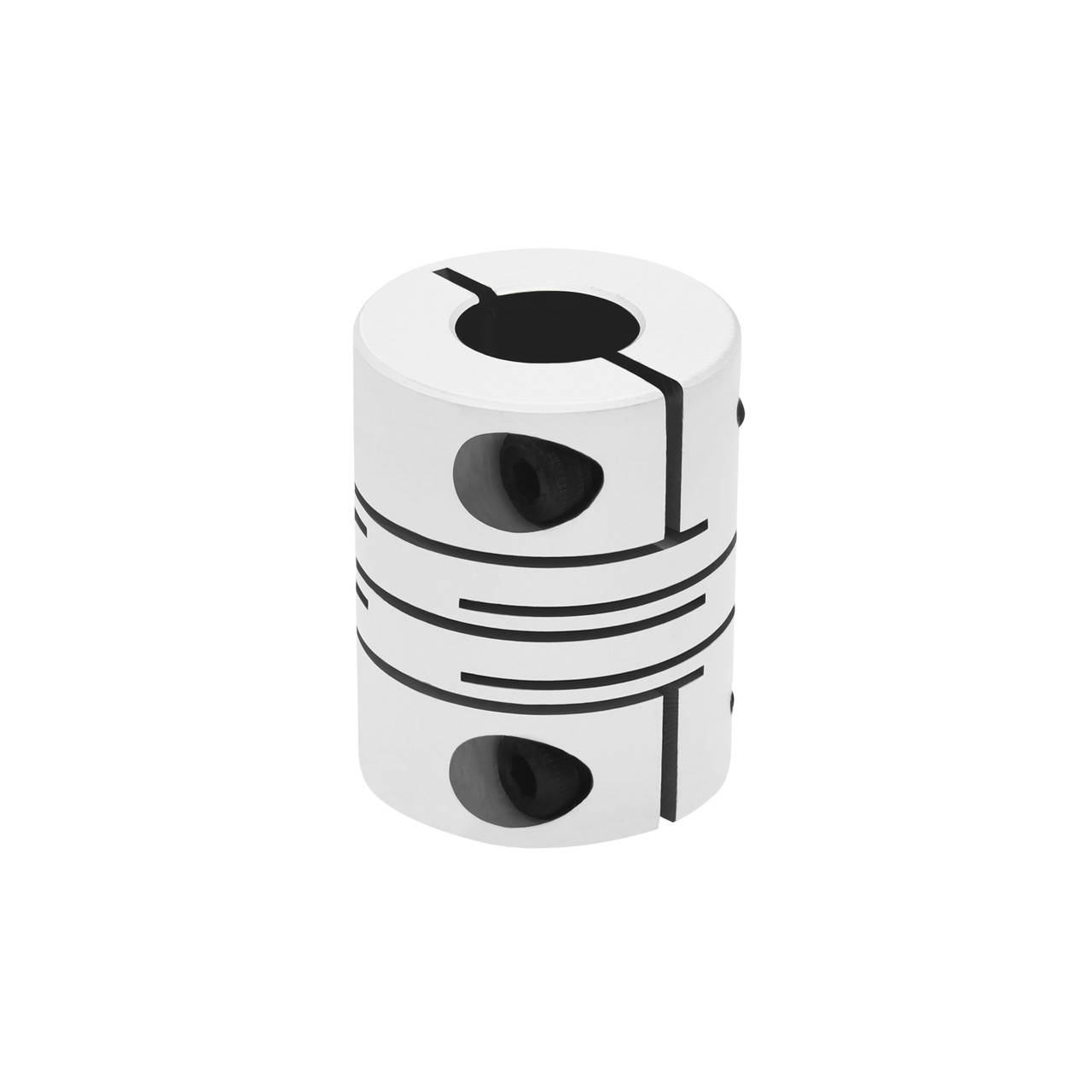

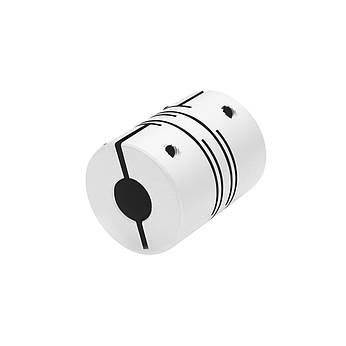

Муфта з'єднувальна розрізна 12х14 мм CR-3038-12x14, гнучка безлюфтова муфта для з'єднання валів, фото 1
Муфта з'єднувальна розрізна 12х14 мм CR-3038-12x14, гнучка безлюфтова муфта для з'єднання валів, фото 3
Муфта з'єднувальна розрізна 12х14 мм CR-3038-12x14, гнучка безлюфтова муфта для з'єднання валів, фото 4

Муфта з'єднувальна розрізна 12х14 мм CR-3038-12x14, гнучка безлюфтова муфта для з'єднання валів

Опис
Характеристики
Інформація для замовлення

Муфта з'єднувальна розрізна 12х14 мм CR-3038-12x14, гнучка безлюфтова алюмінієва муфта для з'єднання валів діаметром 12 мм і 14 мм

CR-3038-12x14 — сполучна розрізна муфта завдовжки 38 мм і зовнішнім діаметром 30 мм, яка використовується для прямого передавання крутного моменту між валами діаметром 12 мм і 14 мм.

Ця модель має суцільний алюмінієвий корпус із декількома роздільними поперечними розрізами. Таке рішення дає муфті компенсувати чималу неспіввісність кутове зміщення між валами забезпечуючи водночас стабільне передавання високого крутного моменту завдяки своїй жорсткості на кручення. Номінальний крутний момент становить 3 Нм, максимальна швидкість обертання — 5 500 об/хв.

Фіксація на валах здійснюється за допомогою стяжних гвинтів.

Зони застосування: станки, 3D-принтери, стрічкові конвеєри, мішалки, подрібнювачі, підіймачі тощо.

Корисні поради!
  • Муфта підбирається з огляду на діаметри з'єднуваних валів, їх співвісності, швидкості обертання і крутного моменту

  • Для максимально ефективної роботи муфти та мінімального її зносу потрібно дотримання суворому співвідношенню з'єднуваних валів



Особливості:

  • Високий крутний момент завдяки гарній жорсткості на кручення

  • Висока точність позиціювання завдяки тому, що немає люфту

  • Висока швидкість обертання

  • Низький момент інерції

  • Компенсація неспіввісність валів

  • Компенсація кутового зміщення між валами

  • Гасіння незначних вібрацій

  • Суцільний корпус

  • Висока зносостійкість

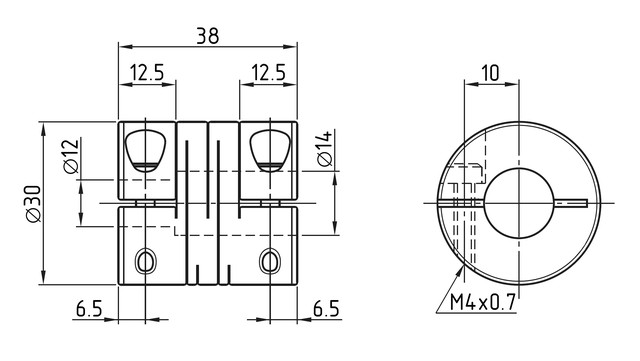

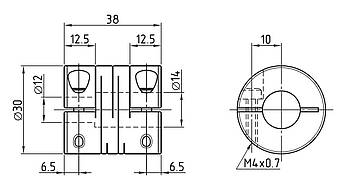

 Технічні характеристики:

Тип муфти: розрізна

Зовнішній діаметр: 30 мм

Довжина: 38 мм

Діаметри посадкових отворів: 12 мм і 14 мм

Номінальний крутний момент: 3 Нм

Момент затягування гвинтів: 2.5 Нм

Максимальна швидкість обертання: 5 500 об/хв

Момент інерції: 4.5×10-6 кг×м2

Статична жорсткість на кручення: 180 Нм/рад

Допустиме осьове відхилення: ±0.2 мм

Максимальне радіальне відхилення: 0.15 мм

Максимальне кутове відхилення: 1.5°

Матеріал: алюмінієвий сплав

Анодування поверхні: так

Робоча температура: -40...+100 °C

Вага: 54 г

Стан: нове

Комплект постачання
  • Муфта з'єднувальна розрізна 12х14 мм CR-3038-12x14
До цієї муфти в нас можна придбати

ЕлектродвигунДвигатель шаговый 57BYG250B-6.35 (NEMA 23, 1.2 Нм, 3.0 А, 1.8°), фото 2 КУПИТИ

Крокові двигуни з енкодеромШаговый сервопривод в сборе 2.0 Нм iHSS57-36-20, шаговый двигатель с энкодером и встроенным серводрайвером, фото 2 КУПИТИ

СерводвигуниСерводвигатель 110SJT-M040E(A2), 1.2 кВт, 4 Нм, 220 В, фото 2 КУПИТИ

Вали циліндричні  Вал без опоры WCS8 500мм (WV08), фото 2 КУПИТИ

Кулько-гвинтові передачі (ШВП)ШВП 1605 с токарной обработкой концов 1700 мм, фото 2КУПИТИ







Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Користувацькi характеристики
Матеріалалюмінієвий сплав
Робоча температура-40...+100 °C
Станнове
Максимальна швидкість 5 500 об/хв
Довжина38 мм
Зовнішній діаметр30 мм
Вага54 г
Момент інерції4.5×10-6 кг×м2
Діаметри посадочних отворів12 мм і 14 мм
Номінальний крутний момент3 Нм
Тип муфтирозрізна
Момент затяжки гвинтів2.5 Нм
Максимальне відхилення за рахунок радіального відхилення0.15 мм
Максимальне осейне відхилення±0.2 мм
Максимальне кутове відхилення1.5°
Статична жорсткість на кручення180 Нм/рад
Анодування поверхніда
