Муфта сполучна розрізна 10х14 мм CR-3038-10x14, гнучка безлюфтова муфта для з'єднання валів

Муфта сполучна розрізна 10х14 мм CR-3038-10x14, гнучка безлюфтова алюмінієва муфта для з'єднання валів діаметром 10 мм і 14 мм

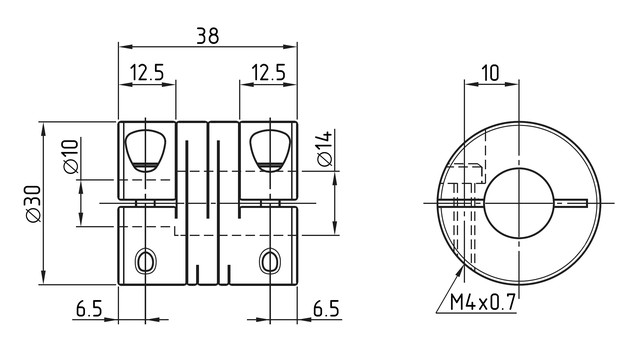

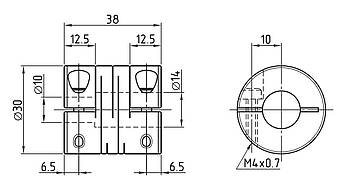

CR-3038-10x14 - сполучна розрізна муфта довжиною 38 мм і зовнішнім діаметром 30 мм, яка використовується для прямої передачі крутного моменту між валами діаметром 10 мм і 14 мм.

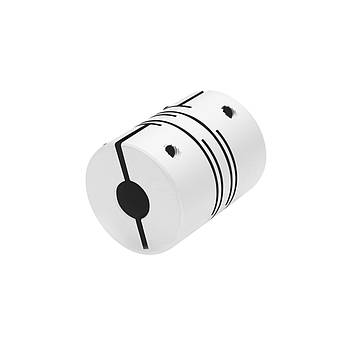

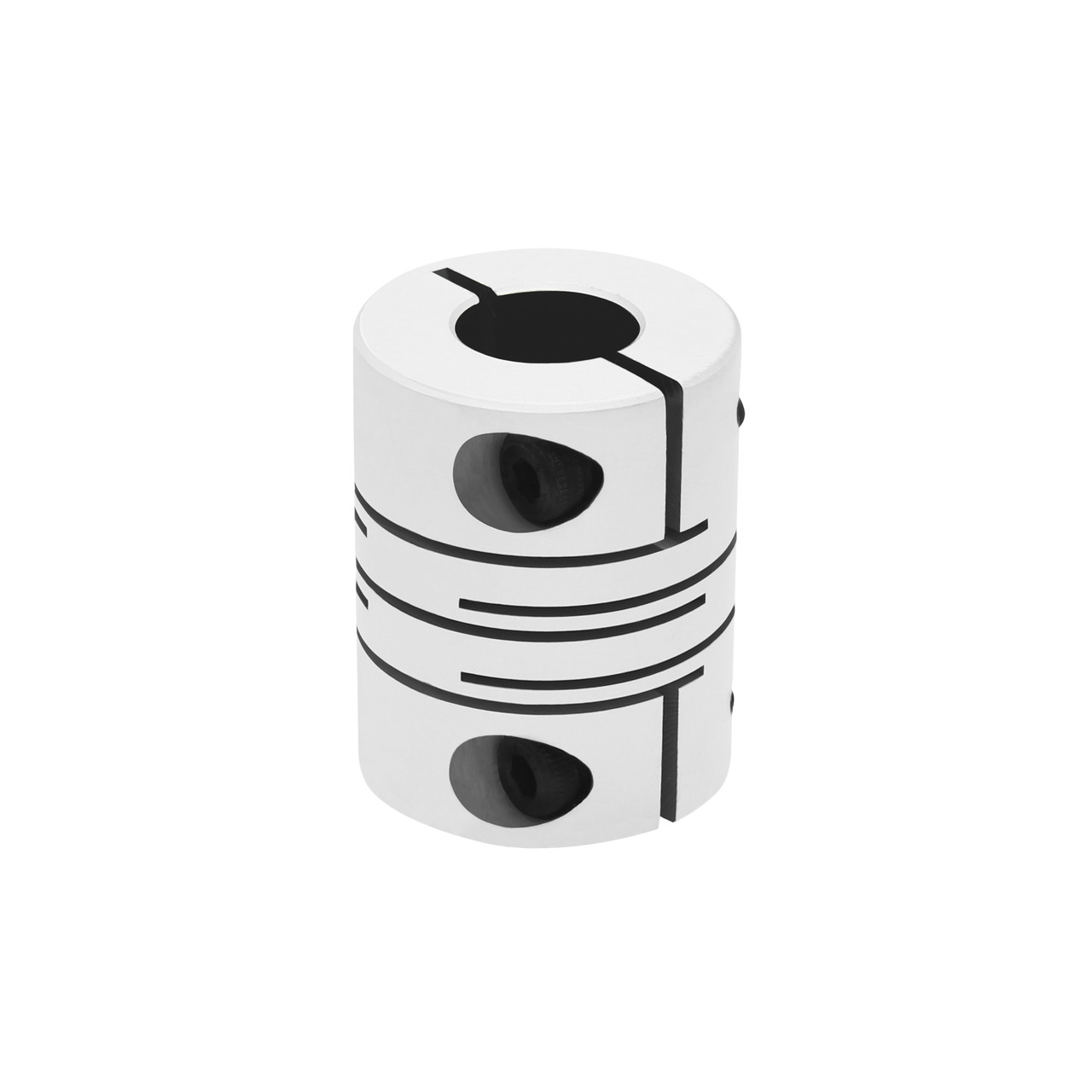

Дана модель має цілісний алюмінієвий корпус із кількома роздільними поперечними розрізами. Таке рішення дозволяє муфті компенсувати незначну неспіввісність і кутове зміщення між валами забезпечуючи при цьому стабільну передачу високого крутного моменту шляхом своєї жорсткості на кручення. Номінальний крутний момент становить 3 Нм, максимальна швидкість обертання - 5 500 об/хв.

Фіксація на валах здійснюється за допомогою гвинтів.

Області застосування: верстати, 3D-принтери, стрічкові конвеєри, мішалки, подрібнювачі, підіймачі тощо.

Особливості:

• Високий крутний момент шляхом хорошої жорсткості на кручення

• Висока точність позиціювання шляхом відсутності люфту

• Висока швидкість обертання

• Низький момент інерції

• Компенсація неспіввісності валів

• Компенсація кутового зміщення між валами

• Гасіння незначних вібрацій

• Цілісний корпус

• Висока зносостійкість

 Технічні характеристики:

Тип муфти: розрізна

Зовнішній діаметр: 30 мм

Довжина: 38 мм

Діаметри посадкових отворів: 10 мм та 14 мм

Номінальний крутний момент: 3 Нм

Момент затягування гвинтів: 2.5 Нм

Максимальна швидкість обертання: 5 500 об/хв

Момент інерції: 4.5×10^-6 кг×м²

Статична жорсткість на кручення: 180 Нм/рад

Допустиме осьове відхилення: ±0.2 мм

Максимальне радіальне відхилення: 0.15 мм

Максимальне кутове відхилення: 1.5°

Матеріал: алюмінієвий сплав

Анодування поверхні: так

Робоча температура: -40...+100 °C

Вага: 52 г

Стан: новий

• Муфта сполучна розрізна 10х14 мм CR-3038-10x14
