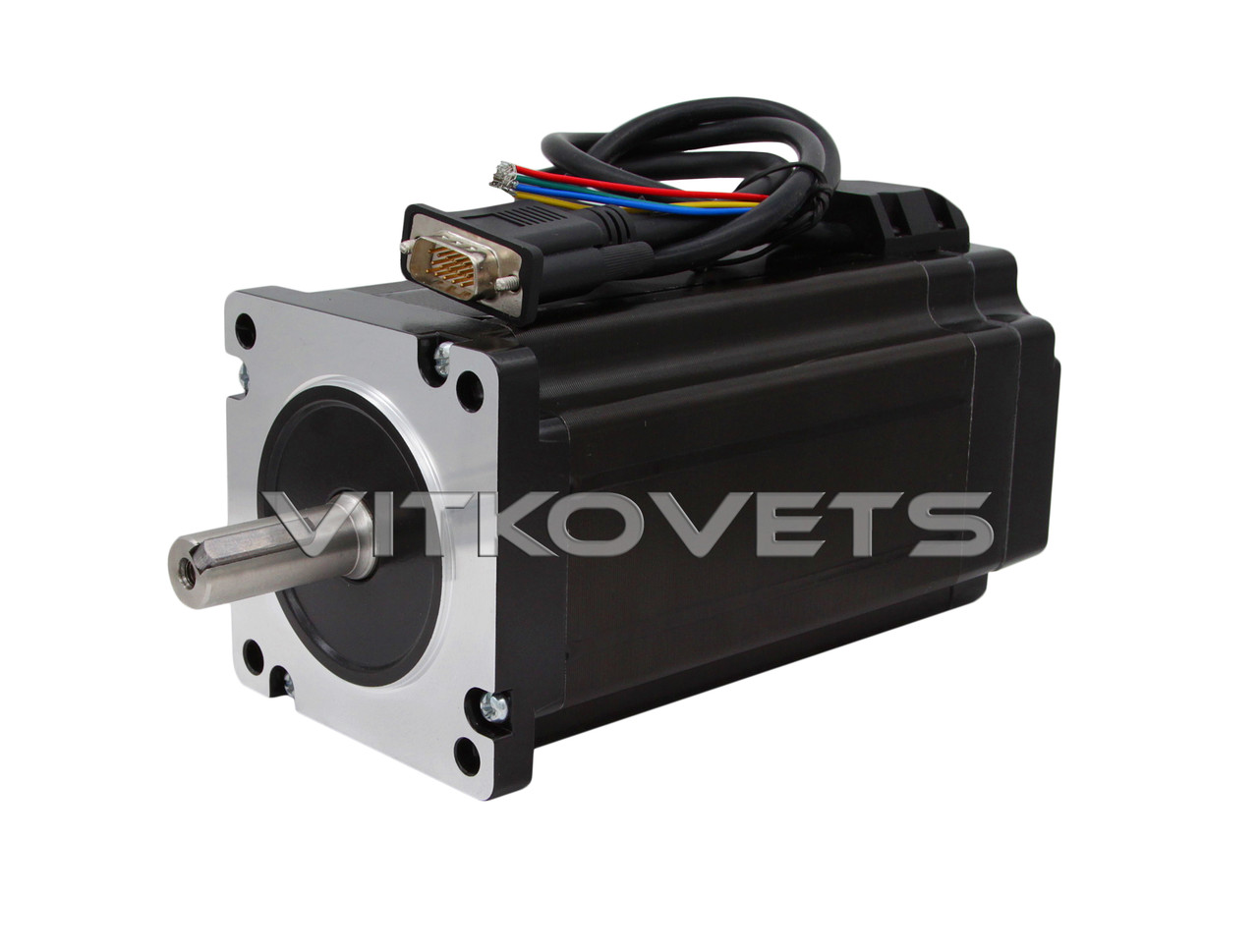

Кроковий двигун з енкодером замкнутого типу 86HSE12N-BC38, NEMA34

86HSE12N-BC38 - 2-х фазний двигун з енкодером, який забезпечує високу точність і плавність роботи з дуже низьким рівнем шуму і нагрівання. Головними перевагами мотора є: швидка реакція на команди та робота без втрати кроків (порівняно зі звичайними кроковими двигунами). Максимально ефективну роботу двигуна забезпечує гібридний серводрайвер з підтримкою енкодера HSS86. Двигун також можна підключати до звичайного драйверу, без підключення енкодера, в цьому випадку він буде працювати без точного контролю положення ротора.
Застосування: верстати з ЧПК (ЧПУ), лазерна різка, маркувальні машини, промислові швейні машини, монтажне обладнання і так далі.
Технічні характеристики:
Модель: 86HSE12N-BC38
Кількість фаз: 2
Напруга живлення: 24~80 В (постійний струм)
Споживаний струм: 6.0 А
Обертальний момент: 12.0 Нм
Номінальна швидкість: 1500 об/хв
Максимальна швидкість: 2000 об/хв
Кутовий крок: 1.8°
Опір обмоток: 0.45 Ω ±10%
Індуктивність обмоток: 5.2 mH ±20%
Дозвіл енкодера: 1000 PPR
Максимальна частота вхідних імпульсів: 200 KHz
Фланець: Nema34
Діаметр валу: 14 mm
Шпонка: 5 mm
Радіальне биття вала: 0.02 mm (при навантаженні 450 г)
Осьове биття вала: 0.08 mm (при навантаженні 450 г)
Довжина силового кабелю: ~500 mm
Довжина кабелю енкодера: ~300 mm
Робочий діапазон температур: -20°С...+50°С
Вага: 5.5 кг
Габаритні розміри:
Кабель - менеджмент двигуна:
Підключення живлення і двигуна:
Роз'єми підключення енкодера:
Графік залежності обертального моменту від швидкості обертання:
Схема підключення двигуна до драйвера HSS86:
- Кроковий двигун з енкодером 86HSE12N-BC38 (1 шт.)
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери і крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальника)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
Основні | |
---|---|
Тип комплектующего | Кроковий двигун з енкодером |
Стан | Нове |
Кількість в упаковці | 1 шт. |
Опір обмоток | 0.45 Ω ±10% |
Максимальна швидкість | 2000 об/хв |
Робочий діапазон температур | -20°С...+50°С |
Вага | 5.5 kg |
Модель | 86HSE12N-BC38 |
Напруга живлення | 24~80 В (постійний струм) |
Кількість фаз | 2 |
Споживаний струм | 6.0 А |
Крутний момент | 12.0 Нм |
Кутовий крок | 1.8° |
Індуктивність обмоток | 5.2 mH ±20% |
Дозвіл енкодера | 1000 PPR |
Фланець | Nema34 |
Діаметр вала | 14 mm |
Шпонка | 5 mm |
Радіальне биття вала | 0.02 mm (при навантаженні 450 г) |
Осьове биття вала | 0.08 mm (при навантаженні 450 г) |
Довжина силового кабелю | ~500 mm |
Довжина кабелю енкодера | ~300 mm |
Довжина кабелю подовжувача енкодера | ~3 m |
Номінальна швидкість | 1500 об/хв |
Користувальницькі характеристики | |
Крутний момент (Нм) | 12 |
Діаметр вала | 14 |
Тип фланця | NEMA 34 (86 мм) |
