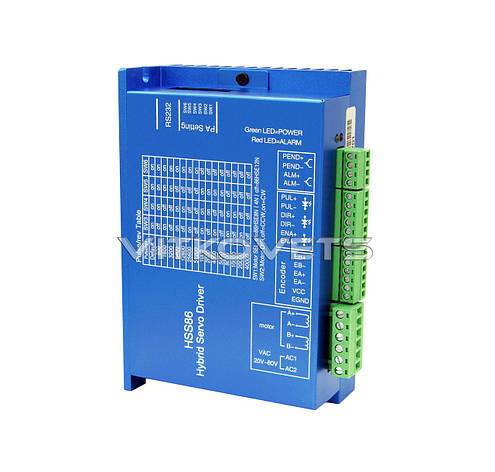

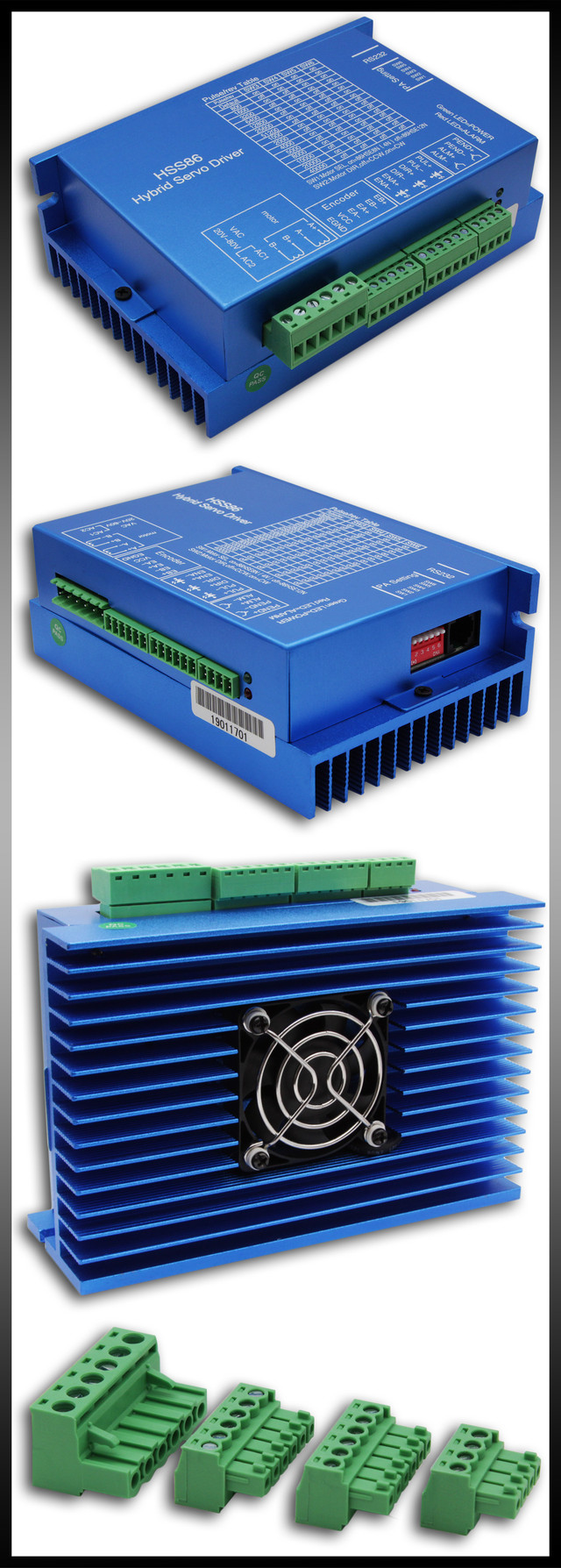

Гібридний серводрайвер HSS86

HSS86 - двофазний гібридний серводрайвер для керування серво-кроковими двигунами, ґрунтується на 32-бітній технології векторного керування, яка забезпечує стабільну, плавну та точну роботу двигуна без пропуску кроків. Технологія керування струмом залежно від навантаження, якого обладнаний драйвер, знижує температуру двигуна та продовжує термін його експлуатації. Швидка реакція на команди та рівномірна робота роблять модель HSS86 ідеальним варіантом для обладнання, в якому потрібні швидкі пересування на короткі відстані з високою точністю. Підтримується протокол керування STEP/DIR/ENABLE.

Гібридний серводрайвер HSS86 прекрасно працює з двофазними кроковими двигунами типорозміру NEMA 34 з обертальним моментом 4.0 Нм, 8.0 Нм, 12.0 Нм (наприклад: 86HSE4N-BC38, 86HSE8N-BC38, 86HSE12N-BC38).

Головні особливості:

• Контроль позиції за допомогою зворотного зв'язку

• Забезпечує високий обертальний момент і швидкість обертання двигуна

• 16 варіантів мікрокроків, від 400 до 51200 імпульсів/об.

• Плавність ходу за мінімуму вібрацій

• Забезпечує низьке нагрівання двигуна

• Захист від перевантаження за струмом і напругою

• Не вимагає складного налаштування

Застосування: станки з ЧПК (ЧПУ), лазерна різання, маркувальні машини, промислові швейні машини, монтажне обладнання тощо.

Технічні характеристики:

Модель: HSS86

Кількість фаз: 2

Вхідна напруга: AC 20V~80V або DC 30V~110V

Піковий струм: 8.0 А (струм змінюється разом із навантаженням)

Струм логічного сигналу: 7~20 mА

Частота: 0~200 KHz

Роздільна здатність енкодера: 1000 PPR

Опір ізоляції: ≥500 MΩ

Вібрація: ≤5.9 m/s2

Спосіб охолодження: природне або примусове

Середнє середовище: уникати запиленості, оливного туману й агресивних газів

Температура повітря довкілля: 0...+50°С

Вологість: 40...90%

Робоча температура: <65°C

Температура зберігання: -20°С...+65°С

Вага: 560 г

Габаритні розміри:

Під'єднання живлення та двигуна:

Роз'єми під'єднання енкодера:

Під'єднання сигналів керування:

Драйвер HSS86 обладнаний двома світлодіодними індикаторами: зеленим і червоним.

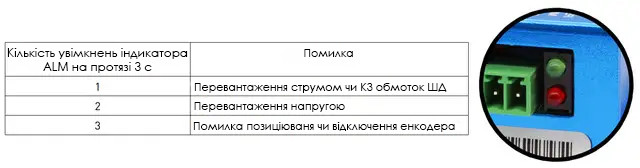

Зелений індикатор вмикається у разі подавання напруги живлення на драйвер. Опис сигналів червоного індикатора наведено в таблиці.





Налаштування перемикачів і мікрокроку:

SW1: вибір мотора (ON=86HSE8N (4N) OFF=86HSE12N)

SW2: напрямок обертання (ON = CW, OFF=CCW)

SW3, SW4, SW5, SW6: налаштування мікрокроку

Схема під'єднання:

Докладніше інструкцію з експлуатації  дивіться у вкладці "Специфікація"

- Гібридний серводрайвер HSS86 (1 шт.)

Кроковий двигун з енкодером замкнутого типу 86HSE4N-BC38, NEMA34

Кроковий двигун з енкодером замкнутого типу 86HSE8N-BC38, NEMA34

Кроковий двигун з енкодером замкнутого типу 86HSE12N-BC38, NEMA34
