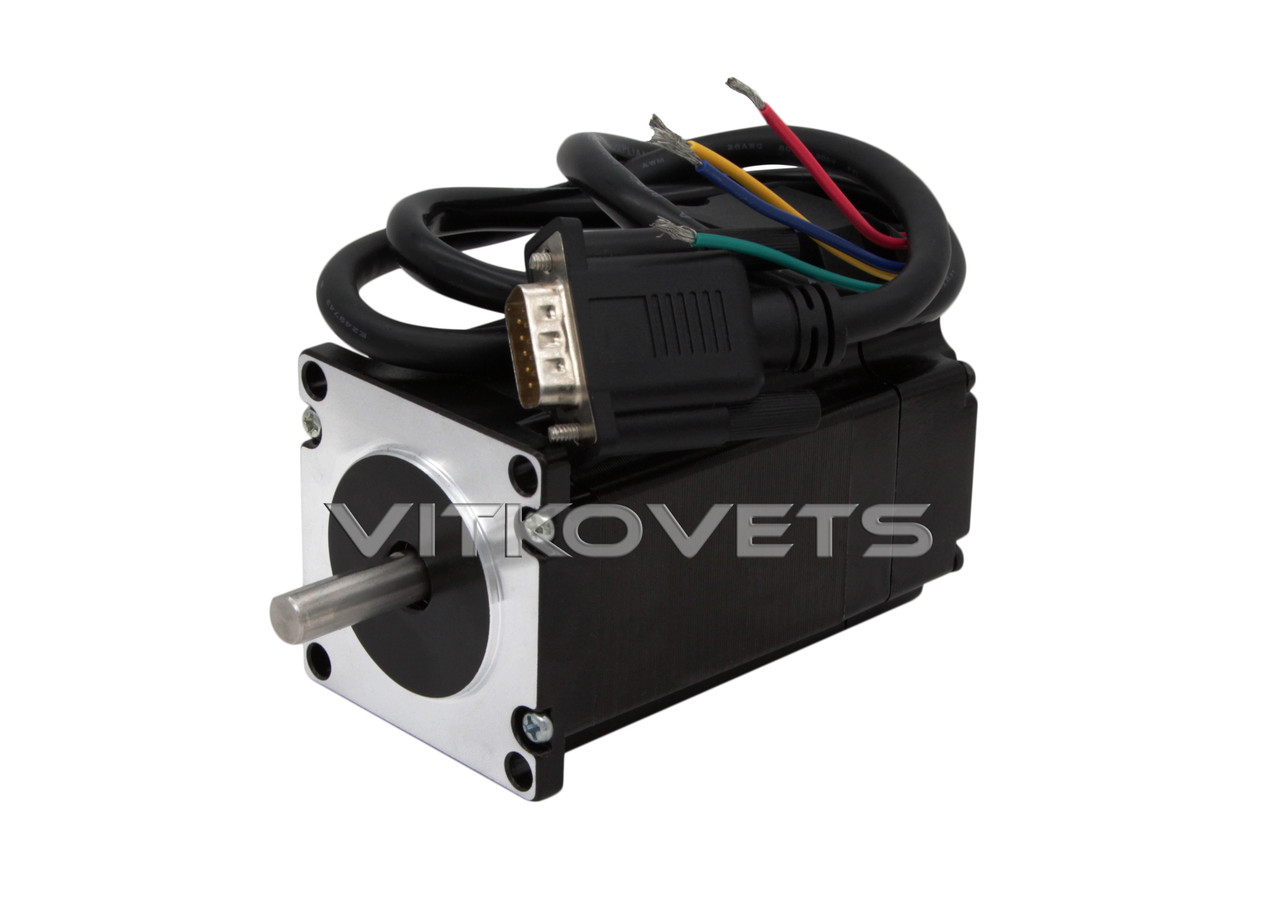

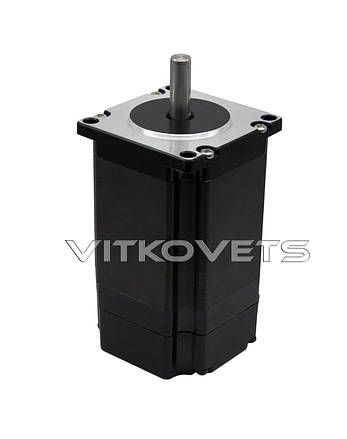

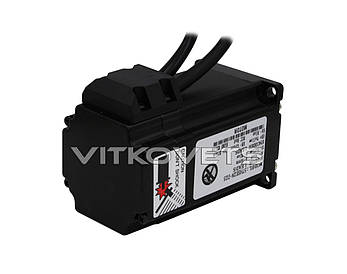

Кроковий двигун з енкодером замкнутого типу 57HSE2N-D25, NEMA23

57HSE2N-D25 ​​​​​- 2-фазний двигун з енкодером, який забезпечує високу точність і плавність роботи з дуже низьким рівнем шуму та нагрівання. Головними перевагами мотора є: швидка реакція на команди та робота без втрати кроків (порівнюючи зі звичайними  кроковими двигунами). Максимально ефективну роботу двигуна забезпечує гібридний серводрайвер з підтримкою енкодера HSS57. Двигун також можна під'єднувати до звичайного драйвера, без під'єднання енкодера, у цьому разі він працюватиме без точного контролю положення ротора.

Застосування: станки з ЧПК (ЧПУ), лазерне різання, маркувальні машини, промислові швейні машини, монтажне обладнання тощо.

Технічні характеристики:

Модель: 57HSE2N-D25

Кількість фаз: 2

Напруга живлення: 24~50 В (постійний струм)

Споживаний струм: 4.2 А

Обертальний момент: 2 Нм

Номінальна швидкість: 1000 об/хв

Максимальна швидкість: 2000 об/хв

Кутовий крок: 1.8°

Опір обмоток: 0.5 Ω ±10%

Індуктивність обмоток: 1.8 mH ±20%

Роздільна здатність енкодера: 1000 PPR

Максимальна частота вхідних імпульсів: 200 KHz

Робочий діапазон температур: -20°С...+65°С

Фланець: Nema23

Діаметр вала: 8 mm

Довжина силового кабелю: ~500 mm

Довжина: кабелю енкодера: ~300 mm

Вага: 1.2 kg

Габаритні розміри:

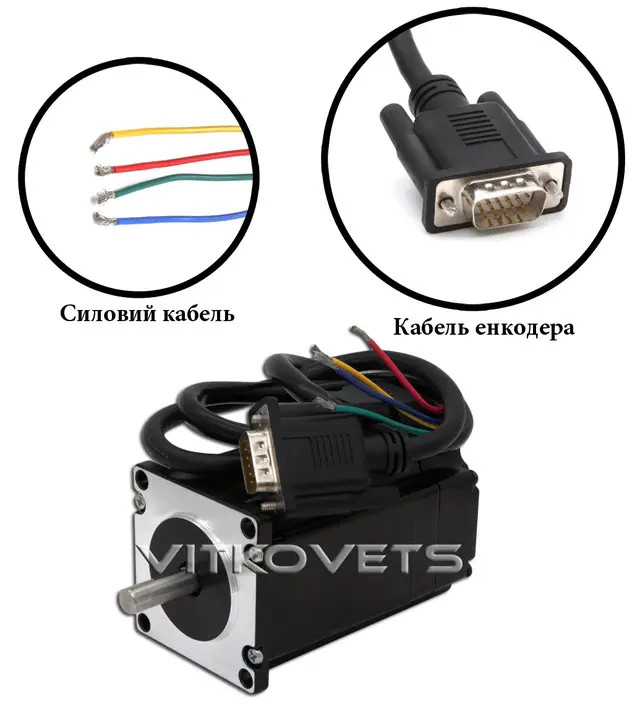

Кабель — менеджмент двигуна:

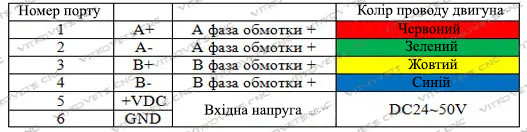

Під'єднання живлення та двигуна:

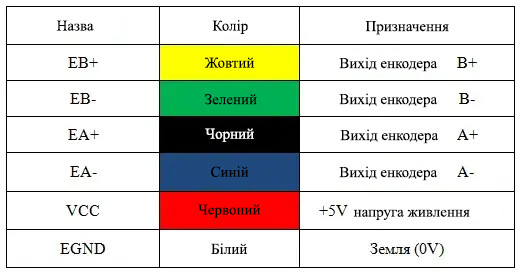

Роз'єми під'єднання енкодера:

Графік залежності обертального моменту від швидкості обертання:

Схема під'єднання двигуна до драйвера HSS57:

- Кроковий двигун з енкодером 57HSE2N-D25(1 шт.)

Гібридний серводрайвер HSS57
