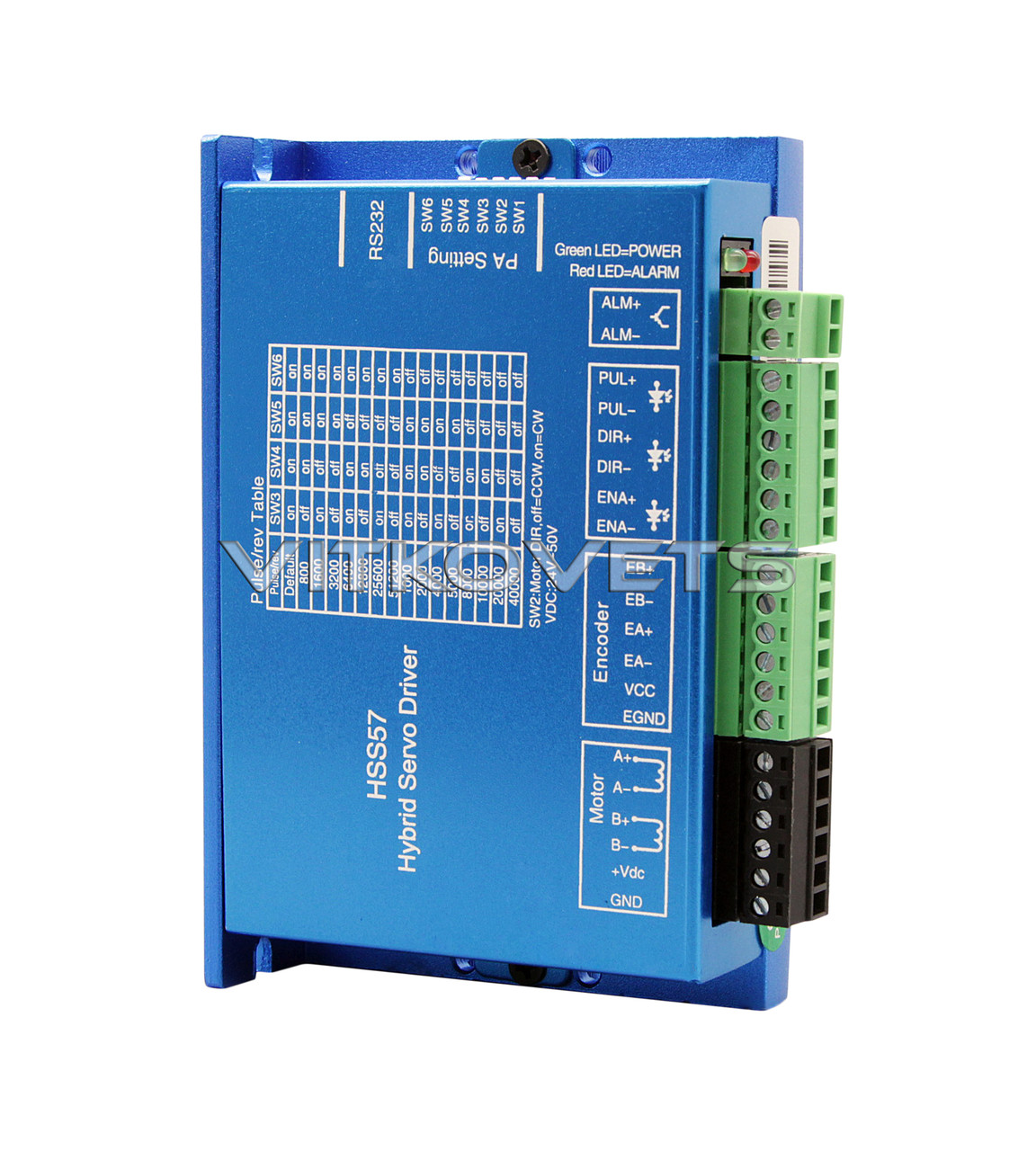

Гібридний серводрайвер HSS57

HSS57 - двофазний гібридний серводрайвер для керування серво-кроковими двигунами, ґрунтується на 32-бітній технології векторного керування, яка забезпечує стабільну, плавну та точну роботу двигуна без пропуску кроків. Технологія керування струмом залежно від навантаження, якого обладнаний драйвер, знижує температуру двигуна та продовжує термін його експлуатації. Швидка реакція на команди та рівномірна робота роблять модель HSS57 ідеальним варіантом для обладнання, в якому потрібні швидкі пересування на короткі відстані з високою точністю.

Гібридний серводрайвер HSS57 прекрасно працює з кроковими двигунами з обертальним моментом 2.0 Нм – 3.0 Нм (наприклад 57HSE2N-D25).

Головні особливості:

• Контроль позиції за допомогою зворотного зв'язку

• Забезпечує високий обертальний момент і швидкість обертання двигуна

• Плавність ходу за мінімуму вібрацій

• Забезпечує низьке нагрівання двигуна

• Захист від перевантаження за струмом і напругою

• Не вимагає складного налаштування

Застосування: станки з ЧПК (ЧПУ), лазерна різання, маркувальні машини, промислові швейні машини, монтажне обладнання тощо.

Технічні характеристики:

Модель: HSS57

Кількість фаз: 2

Вхідна напруга: DC 24V~50V

Піковий струм: 6.0 А (струм змінюється разом із навантаженням)

Струм логічного сигналу: 7~20 mА

Частота: 0~200 KHz

Роздільна здатність енкодера: 1000 PPR

Опір ізоляції: ≥500 MΩ

Спосіб охолодження: природний або радіатор

Робоча температура: 0...+50°С

Вологість: 40...90%

Середнє середовище: уникати запиленості, оливного туману й агресивних газів

Температура зберігання: 0...+50°С

Вібрація: ≤5.9 m/s2

Вага: 250 г

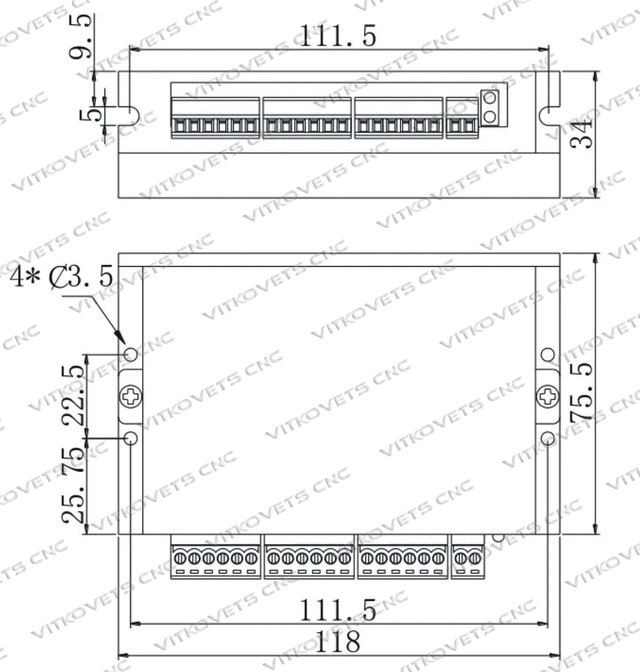

Габаритні розміри:

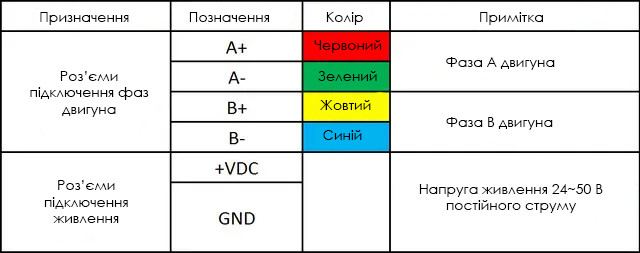

Під'єднання живлення та двигуна:

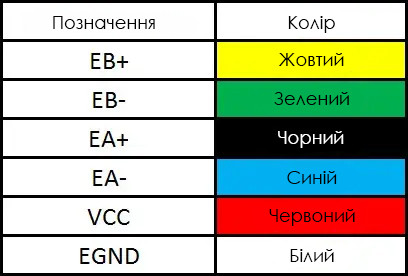

Роз'єми під'єднання енкодера:

Під'єднання сигналів керування:

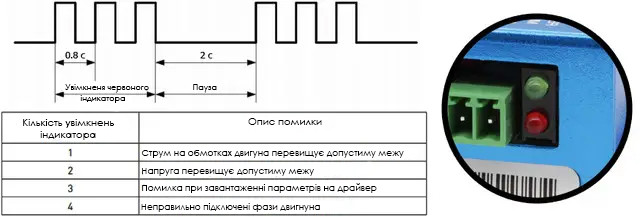

Драйвер HSS57 обладнаний двома світлодіодними індикаторами: зеленим і червоним.



Зелений індикатор вмикається у разі подавання напруги живлення на драйвер. Опис сигналів червоного індикатора наведено в таблиці.

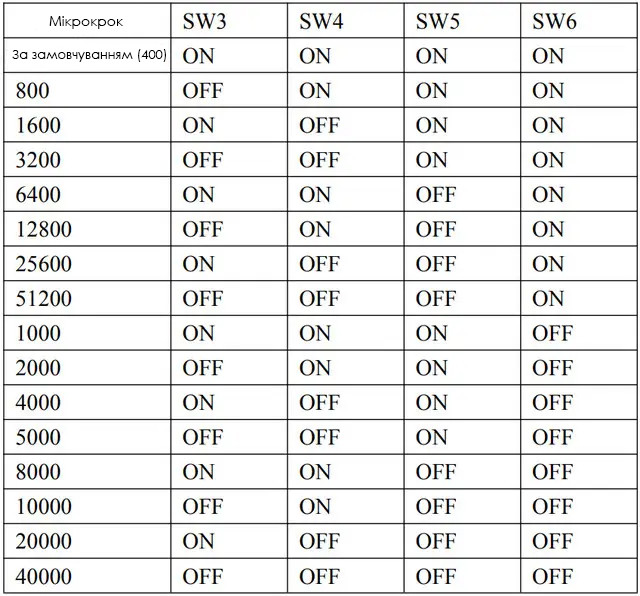

Налаштування перемикачів і мікрокроку:

SW1: вибір мотора

SW2: напрямок обертання (ON = CW, OFF=CCW)

SW3, SW4, SW5, SW6: налаштування мікрокроку

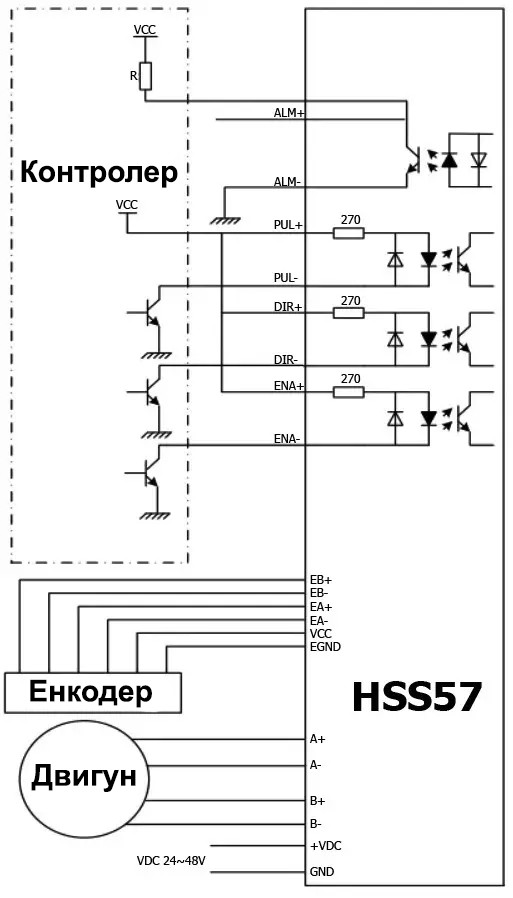

Схема під'єднання:

Докладнішу інструкцію з експлуатації дивіться у вкладці "Специфікація"

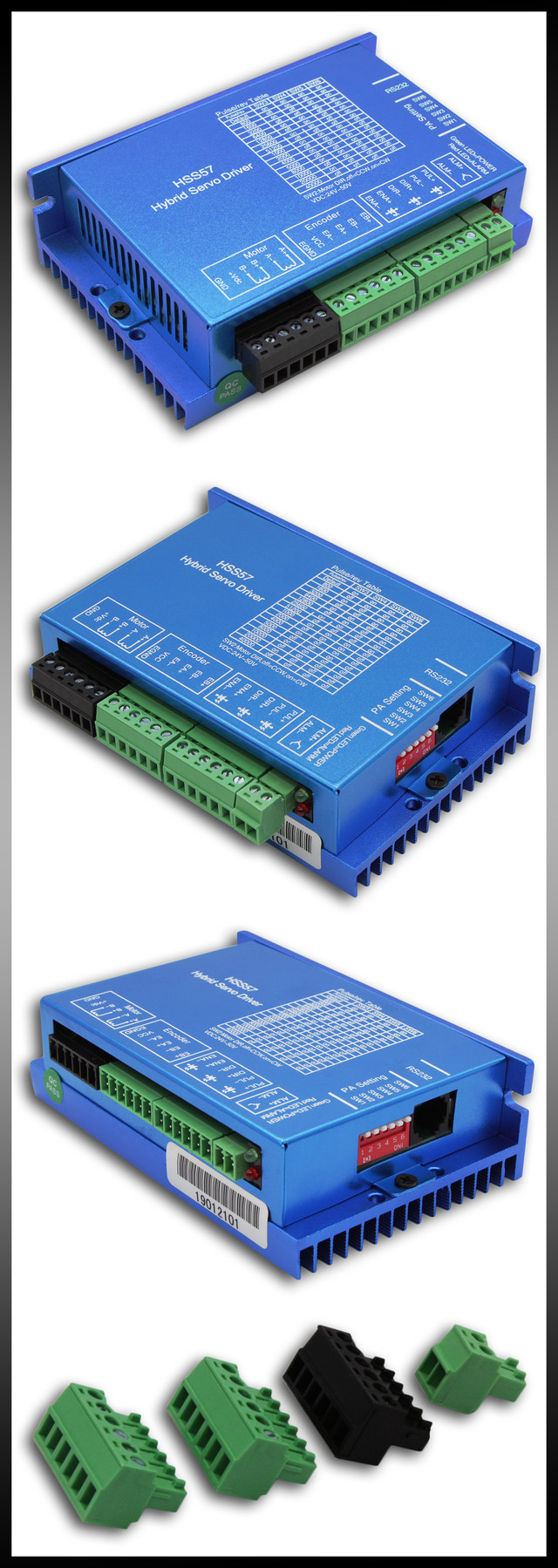

- Гібридний серводрайвер HSS57 (1 шт.)

Кроковий двигун з енкодером замкнутого типу 57HSE2N-D25, NEMA23
