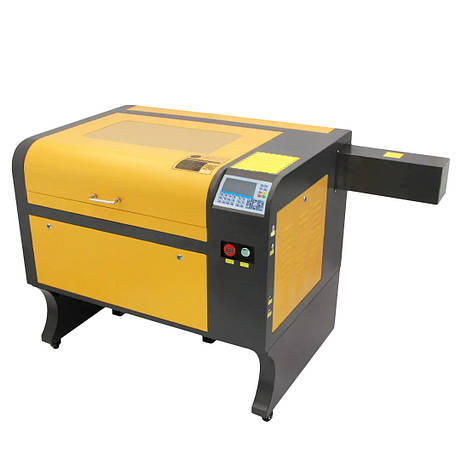

Професійний лазерний СО2 верстат LM6040 60 W, RuiDa RDC6445S

LM6040 60W — це високотехнологічний пристрій закритого типу для гравіювання та різання різних матеріалів, головним компонентом якого є потужний СО2 лазер. В якості робочого середовища такого випромінювача використовується суміш газів (вуглекислий газ, азот, гелій). Лазер СО2 дає змогу обробляти крихкі матеріали, оскільки тепловий вплив на матеріал локалізовано, що не призводить до порушення цілісності та зовнішнього вигляду заготівки (матеріал не піддається механічному впливу). LM6040 60W обладнаний стільниковою панеллю 600х400 мм і платформою для встановлення ламелей таких самих розмірів. Завдяки підіймальному механізму верстата можна обробляти заготівки різної товщини. Переміщення лазерної головки здійснюється по рейковім та валовим лінійним напрямним. Плавність і точність руху забезпечують крокові двигуни моделі 17HA803H-1A, а також ремінний привод на основі зубчастих ременів і коліс. Для визначення крайніх положень об'єкта використовуються механічним кінцевим датчиком. Оскільки лазерна трубка має водяний тип охолодження, для циркуляції рідини використовується помпа моделі XYH-075. Повітряний потік забезпечує компресор моделі ACO-001A. За вентиляцію корпусу відповідає вентилятор моделі FP-108 (EX-S1-B). Система керування верстатом побудована на базі контролера RuiDa RDC6445S(EC) і драйверів YM432. Усі компоненти лазерного верстата LM6040 вмонтовані в чорно-жовтогарячий металевий корпус.

Сфера застосування: поліграфія, деревообробні виробництва, взуттєва промисловість, пакувальні виробництва, легка промисловість тощо.

Оброблювані матеріали:

Різання: тонкі щільні матеріали (дерево, фанера МДФ, ДСП, картон, папір, пластик, тканина, шкіра тощо.). Нещільні, але товсті матеріали (екструдований пінополістирол, пінопласт, пінисті матеріали).

Рекомендовані товщини матеріалів для різання:

• Акрил - 10 мм
• МДФ — 5 мм
• Шкіра - 2 мм
• Фанера — 6 мм
• Тканина — 0.3 мм
• ПВХ - 4 мм
• Гума — 5 мм
• Папір — 1 шар

Гравіювання: дерево, фанера  МДФ, ДСП, ОСБ, дзеркало, скло, оргскло, акрил, пластик, алюміній, камінь, папір, шкіра тощо.

Не можна гравіювати: метал, ПВХ

Особливості верстата LM6040:

• Висока якість гравіювання та різання

• Висока швидкість роботи

• Немає пошкодження виробу завдяки локальному тепловому впливу

• Можливість оброблення різних неметалевих матеріалів

• Мінімальна кількість відходів

• Можливість зміни параметрів завдання як із пульта керування RuiDa, так і програмно з комп'ютера

• Наявність оглядового протипожежного вікна

• Наявність світлодіодної лампи для освітлення робочої зони

• Підтримка всіх форматів файлів, які можна безпосередньо імпортувати в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.)

Основні технічні характеристики:

Модель: LM6040 60W

Тип лазера: СО2

Виробник лазерної трубки: Beijing EFR Laser

Модель лазерної трубки: CL-1200

Номінальна потужність лазерної трубки: 60 W

Максимальна потужність лазерної трубки: 70 W

Довжина лазерної трубки: 1250 мм

Діаметр лазерної трубки: 55 мм

Термін експлуатації лазерної трубки: ~ 3000 годин

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: ZYE Laser MYJG60W

Загальна споживана потужність: ≥300 Вт

Спосіб охолодження лазера: водяний

Електроживлення: 220 V ±10% 50 Гц

Глибина різання: 0...10 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Мінімальний розмір гравіювання літер: 1х1 мм

Роздільна здатність: ≤1000 dpi

Точність позиціювання: ≤0.01 мм

Час безперервної роботи верстата: ≤12 годин

Робоча температура: 0...+45°С

Відносна вологість: ≤80% (без конденсату)

Робоча поверхня: стільникова та ламельна панель

Розміри робочого поля: 600х400 мм

Підіймальний механізм стола: ланцюговий

Глибина опускання столу: 200 мм

Модель двигуна підіймального механізму: 68KTYZ

Система вентиляції: є (вентилятор FP-108 (EX-S1-B))

Інтерфейс під'єднання: USB, USB-накопичувач, Ethernet (LAN)

Операційна система ПК: Win ХР 7, 8, 10

Програмне забезпечення: RDWorks V8

Контролер: RDC6445S(EC)

Драйвер: YM432

Підтримка форматів файлів: CDR, DWG, DXF, JPG, BMP, TIF, PCD и т.д.

Кроковий двигун: 17HA803H-1A

Кінцевий датчик: механічний

Габаритні розміри: 1400х750х950 мм

Вага: 75.2 кг

Основні технічні характеристики водяної помпи XYH-075:

Електроживлення: 220~240 В / 50 Гц

Потужність: 75 Вт

Максимальна висота підіймання води: 3.2 м

Продуктивність: 3200 л/год

Максимальна температура води: 35 °C

Клас захисту: IPX8

Основні технічні характеристики повітряного компресора ACO-001А:

Електроживлення: 220 В / 50 Гц

Потужність: 18 Вт

Тиск: 0.020 МПа

Продуктивність: 38 л/хв

Діаметр вихідного патрубка: 10 мм

Габаритні розміри:

Основні компоненти верстата:

Лазерна трубка 60W

Принцип роботи лазерної трубки СО2: з блока керування лазерного верстата на блок живлення лазерної трубки надходить інформаційний сигнал, який у самому блоці живлення генерує на виході високовольтні розряди різної напруги, що й відповідає потужності різання (0-100%). У разі отримання високовольтного розряду, у трубці, у відсіку із СО2 газом генерується лазерний промінь на виході трубки, тобто на катоді. Потім промінь відбивається почергово від дзеркал, на останньому, проходячи через лінзу, фокусується в дуже тонкий і потужний промінь, який, власне, й виконує лазерний розкрій.









Система вентиляції

Ця система представлена якісним вентилятором FP-108 (EX-S1-B) потужністю 38W





Робоче поле 600х400 мм

Складається зі стільникової платформи та платформи для встановлення ламелей. Верстат обладнаний підіймальним механізмом стола.







Механічна система

Представлена ремінним приводом і комбінованими напрямними (рельси та вали)







Лазерна головка

Обладнана автоматичним продувом для запобігання забрудненню











Крокові двигуни

Якісні та потужні КД забезпечують високу точність роботи при максимальному прискоренні





Система керування верстатом

Система RDC6445S(EC) — це система керування лазерним верстатом нового покоління, розроблена компанією RD Co., Ltd. Крім традиційних для продуктів компанії апаратної стабільності та стійкості до електричних пошкоджень, ця система працює під керуванням вдосконаленого ПЗ, що дає змогу зберігати більшу кількість файлів, здатна з'єднуватися з ПК через USB2.0 або Ethernet.

      Кнопки керування верстатом



        Панель керування RuiDa



Механічна система відкривання корпусу

Колесо для легкого транспортування
