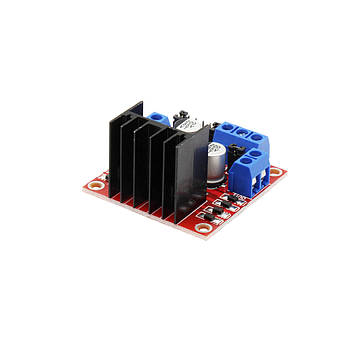

Драйвер L298N
Драйвер L298N
L298N - це один з найбільш простих драйверів для управління двома двигунами постійного струму або одним кроковим. Контролювати швидкість і напрямок двигуна дозволяє наявність двох H-мостів (H-Bridge). Особливістю даної моделі є наявність перемички "5V enable", яка служить для вибору джерела живлення чіпа (модуль оснащений стабілізатором живлення 78M05, він конвертує вхідна напруга до +5В, але при вхідній напрузі вище 12В - стабілізатор буде сильно грітися, тому, при використанні моторів з напругою не вище 12В необхідно зняти перемичку "5V enable" та подати на вхід "+5V power" живлення 5В. При використанні моторів з живленням 12В і нижче, перемичку потрібно одягнути).
Дана модель може керувати кроковими двигунами тільки з напругою від 5 до 35 Ст. Для керування швидкістю двигуна постійного струму використовується метод PWM (Широко-імпульсної модуляції).
Технічні характеристики:
Напруга живлення драйвера: 5 ~ 35 В
Робочий струм драйвера: 2 А на кожен канал
Споживаний струм логічної частини: 0 ~ 36 mA
Напруга живлення логічної системи: 5
Максимальне споживання енергії: 25 Вт
Робоча температура навколишнього середовища: -25°C...+130°C
Вага: 26 г
Габаритні розміри:
Функції контактів:
Принципова схема модуля L298N :
Схема підключення драйвера для управління двома двигунами постійного струму:
Схема підключення драйвера для управління одним кроковим двигуном:
- Драйвер L298N (1 шт.)
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери і крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальника)
- Затискні цанги, гайки ER
- Фрези
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
Основні | |
---|---|
Тип комплектующего | Драйвер |
Вага | 26 г |
Стан | Нове |
Модель | L298N |
Напруга живлення драйвера | 5 ~ 35 В |
Робочий струм драйвера | 2 А на кожен канал |
Споживаний струм логічної частини | 0 ~ 36 mA |
Напруга живлення логічної системи | П'ять |
Максимальне споживання енергії | 25 Вт |
Робоча температура навколишнього середовища | -25°C ДО+130°C |
Користувальницькі характеристики | |
Струм (A) | 2 |
- Ціна: 90 ₴
- Немає в наявності
- Код: 06-015
90 ₴
