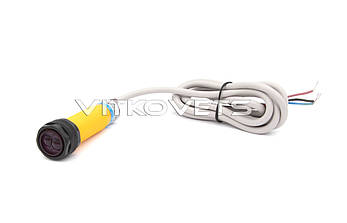

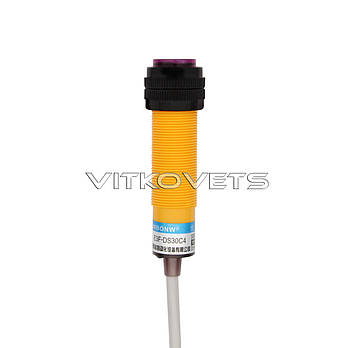

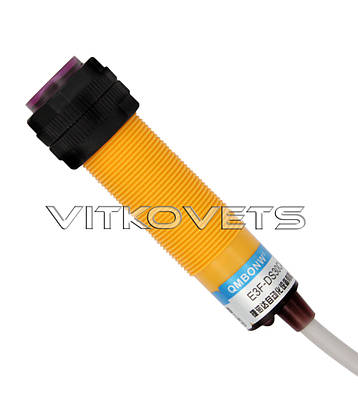

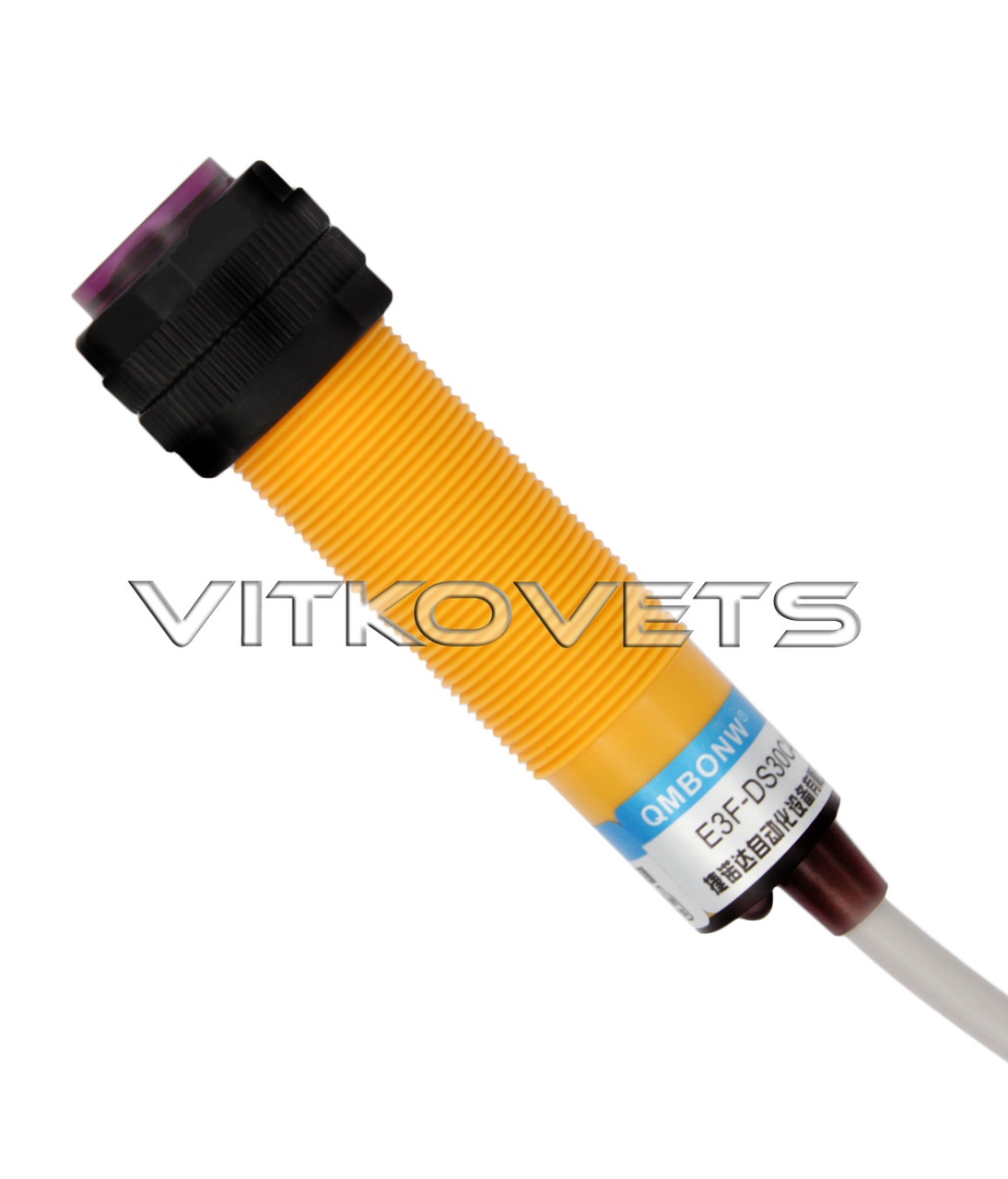

Оптичний (фотоелектричний) датчик QMBONW E3F-DS30C4 NPN NO відкритий

E3F-DS30C4 - це безконтактний герметичний датчик інфрачервоного типу. Використовується у верстатах з ЧПК та пристрої автоматизації для визначення положення об'єктів. E3F-DS30C4 чутливий до пилу, але вібрація на датчик вплив не надає. Дана модель оснащена світлодіодною індикацією.

Принцип роботи: датчик створює поле навколо себе і випромінює електромагнітний промінь. Як тільки промінь відстежить будь непрозорий об'єкт в діапазоні свого виявлення - датчик миттєво подає сигнал червоного кольору.

Особливості оптичного датчика:

• Не вимагає фізичного контакту з об'єктом виявлення

• Має високу точність спрацьовувань

• Нечутливий до вібрацій

• Не вимагають обслуговування

• Стійкий до хімічних реагентів

• Стійкий до зносу

Розшифровка маркування датчика E3F-DS30C4:

E3 - тип (фотоелектричний датчик)

F - матеріал корпусу (пластик)

D - режим відображення (дифузне)

S - одиниці вимірювання відстань виявлення (см)

30 - відстань виявлення (30 см)

C - тип виходу (NPN)

4 - режим роботи (NO - нормально відкритий)

Технічні характеристики:

Виробник: QMBONW

Модель: E3F-DS30C4

Кількість проводів: 3 (коричневий, синій, чорний)

Матеріал корпусу: пластик

Форма корпусу: циліндричний

Тип виходу: NPN NO (нормально відкритий)

Напруга: 6~36 VDC

Вихідний струм (максимальний): 300 mA

Об'єкти виявлення: непрозорі

Відстань виявлення: 10-30 см ±10%

Частота відгуку: 300 Hz

Температура навколишнього середовища: -25°С...+65°С

Світлодіодна індикація: присутній

Різьблення: М18х1

Довжина з'єднувального дроту: 1.2 м

Ступінь захисту: IP67

Загальний розмір: 23.5х82.5 мм

Вага: 65 г

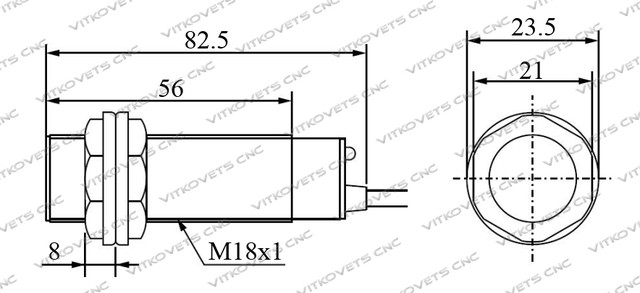

Габаритні розміри:

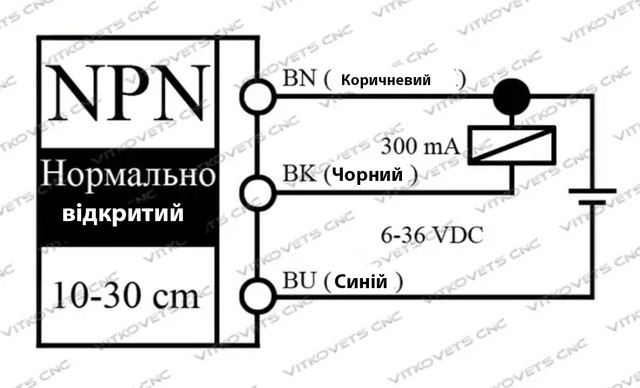

Схема підключення датчика:

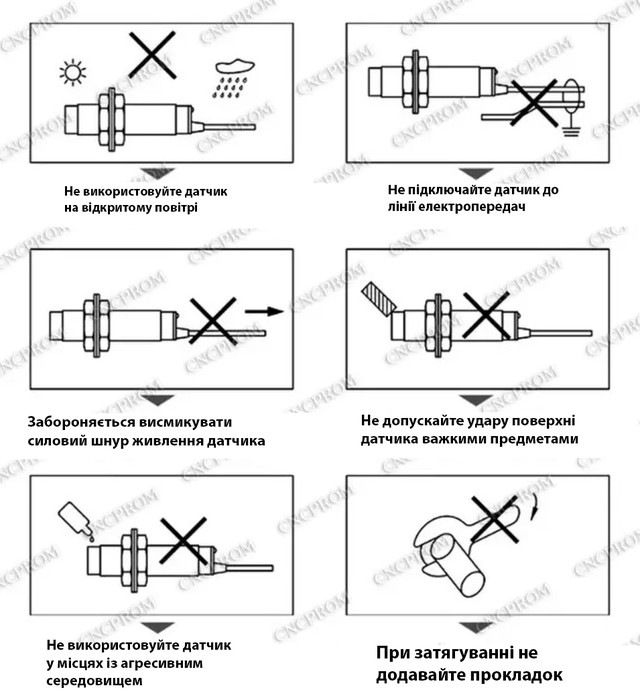

Запобіжні заходи:

- Оптичний датчик QMBONW E3F-DS30C4 NPN NO відкритий (1 шт.)
