Серводвигун, серводрайвер 130ST-M04025, 1000W, 4 Nm

Опис
Характеристики
Специфікації
Інформація для замовлення
Сервопривід 130ST-M04025 1000W
Серводвигун 130ST-M04025

Даний сервопривід являє собою привід змінного струму, який призначений для роботи в широкому діапазоні швидкостей. Для максимальної ефективності роботи серводвигуна спільно з ним необхідно використовувати серводрайвер 130ST-M04025.

Переваги сервоприводу:

  • Високий обертальний момент
  • Точність позиціювання
  • Функція відстеження положення
  • Повна відсутність резонансу і вібрації
  • Точність підтримки швидкості
  • Стабільність обертального моменту
  • Можливість швидкого розгону та гальмування
  • Висока потужність при малих розмірах

Недоліки:

  • Відносно висока вартість

Сфера застосування: верстати з ЧПК (ЧПУ), металургія, друкарське обладнання, пакувальне обладнання, харчова промисловість та виробництво напоїв, текстильна промисловість, пресове штампувальне обладнання, автомобільна промисловість і багато іншого.



Технічні характеристики:

Номінальна потужність: 1.0 кВт

Номінальна напруга: 220 В (1 або 3 фази)

Номінальний струм: 4 А

Піковий струм: 12 А

Номінальна швидкість: 2500 об/хв

Номінальний момент: 4 Нм

Піковий момент: 12 Нм

Постійна напруга: 72 В/1000об/хв

Коефіцієнт моменту: 1.0 Нм/A

Інерція ротора: 0.85×10-3 кг м2

Опір: 2.76 Ω

Індуктивність: 6.42 мГн

Електрична постійна часу: 2.32 мс

Дозвіл енкодера: 10000 імп/об

Клас ізоляції: Клас F (155°C)

Ступінь захисту: IP65

Робоча температура: -20°C...+40°C

Вологість навколишнього середовища: < 90% (Без конденсату)

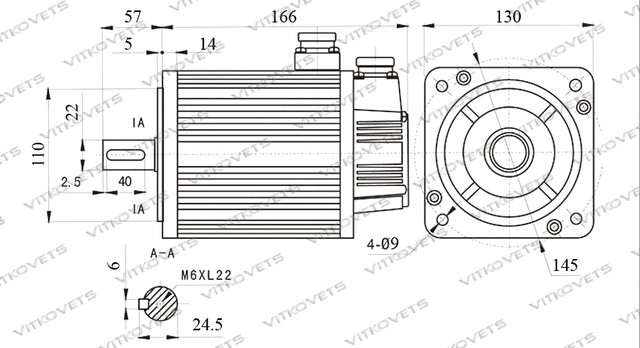

Габаритні розміри:





Драйвер 130ST-M04025 (сервопідсилювач) призначений для управління серводвигуном 130ST-M04025. Серводрайвер разом з відповідним йому серводвигуном являє собою високоточний пристрій. Для керування напрямком і кроком обертання двигуна можна використовувати не тільки контролер, але і генератор імпульсів, який необхідно увімкнути в порт CN2 драйвера наступним чином:

Контакт 3: PP+ (STEP+) +5V

Контакт 14: PP- (STEP) -5V

Контакт 4: PD+ (DIR+) +5V

Контакт 5: PD- (DIR-) -5V



Режим управління:

-         Контроль положення

-      Контроль швидкості

-         Контроль положення / швидкості

Сфера застосування: середнє і велике автоматизоване обладнання (верстати з ЧПК (ЧПУ), гравіювальні машини, пакувальні пристрої, маркувальне обладнання в основному де потрібна висока швидкість, висока точність і низький рівень шуму двигуна)



Технічні характеристики:

Модель: AASD-20A

Номінальна потужність: 1.0 кВт

Номінальна напруга: 220 В

Номінальний струм: 6.6 А

Піковий струм: 20 A

Частота: 50-60 Гц

Номінальна швидкість: 0-3000

Робоча температура: 0°C...+50°C

Вологість навколишнього середовища: < 90% (Без конденсату)

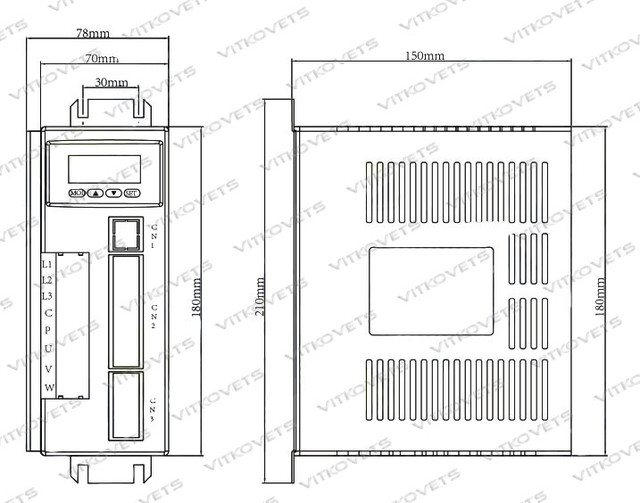

Габаритні розміри:

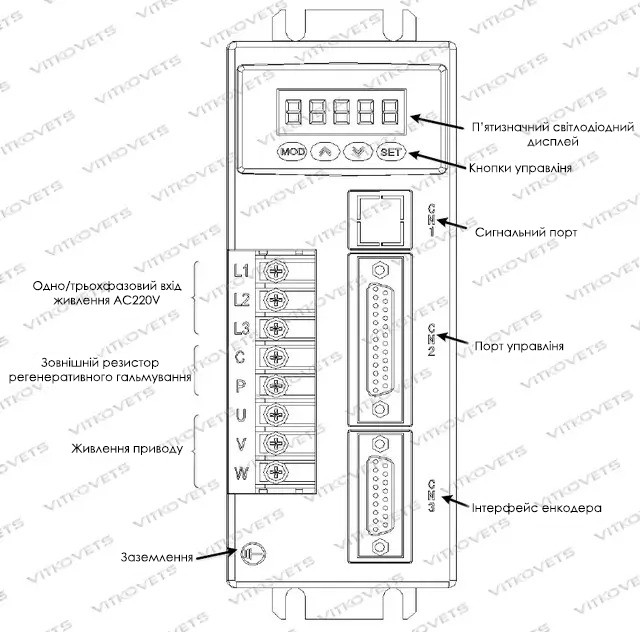

Передня панель:

Схема підключення серводвигуна до серводрайверу :

Увага! У даній моделі відсутній сигнальний порт CN1
Комплект постачання

- Серводвигун 130ST-M04025 (1 шт.)

- Серводрайвер 130ST-M04025 (1 шт.)

- Кабель енкодера для двигуна (1 шт.)

- Кабель силовий для сервоприводу (1 шт.)

- 25 - контактний роз'єм типу тато (1 шт.)



Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"





Дивіться всі наші оголошення, у нас є:

Основні
СтанНовий
Тип комплектующегоСервомотор і серводрайвер
Вага8.61 кг
Кількість в упаковці1 шт.
Користувальницькі характеристики
Діаметр вала22
Тип фланця130 мм
Крутний момент (Нм)4
Потужність (Вт)1000
Вхідна напруга (В)220
Серворайвер 130ST-M04025
Робоча температура0°C...+50°C
МодельAASD-20A
Номінальна напруга220 В
Номінальна потужність1.0 кВт
Номінальний струм6.6 А
Піковий струм20 A
Частота драйвера50-60 Гц
Номінальна швидкість0-3000
Вологість навколишнього середовища< 90% (Без конденсату)
Сервомотор 130ST-M04025
Інерція ротора0.85×10-3 кг м2
Опір2.76 Ω
Дозвіл енкодера10000 імп/про
Номінальний момент4 Нм
Піковий момент12 Нм
Постійна напруги72 В/1000об/хв
Коефіцієнт моменту1.0 Нм/A
Індуктивність6.42 мГн
Електрична постійна часу2.32 мс
Клас ізоляціїF (155°C)
Ступінь захистуIP65
Кількість фаз живлення1 або 3
