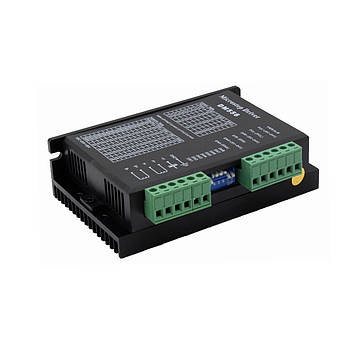

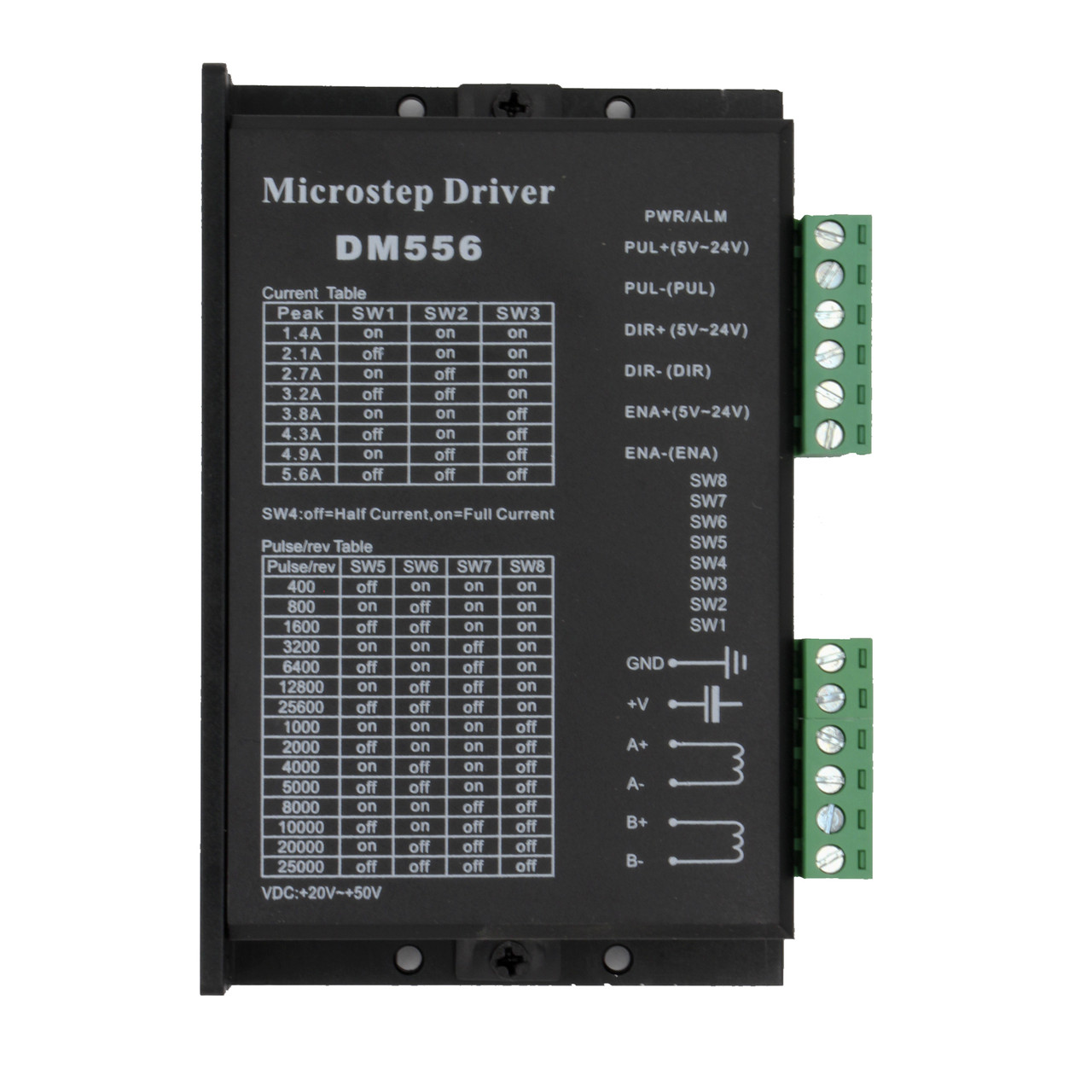

Цифровий драйвер DM556
DM556 - цифровий драйвер, заснований на вдосконаленого алгоритму управління. Драйвер крокового двигуна має повноцінний цифровий сигнальний процесор, який забезпечує широкий набір функцій управління, налаштувань і контролю. Пристрій володіє стабільними робочими характеристиками, технологією плавного руху. Двигуни з драйвером можуть працювати з набагато меншим шумом, більш низьким нагріванням порівняно з іншими драйверами. DM556 може автоматично згенерувати оптимальні параметри для різних моторів і тим самим забезпечить високу продуктивність.
Підходить для крокових двигунів від 17 до 34 типорозміру NEMA.
Драйвер DM556 широко використовується в пакувальному, топографічному, маркувальному обладнанні, у вузлах верстатів з ЧПК (ЧПУ). Пристрій ефективне для устаткування, що потребує низького рівня вібрації і шуму, якість і надійність складання дозволить Вам не турбуватися про пропуски кроків та проблеми електроніки.
Особливості:
- Висока продуктивність
- Напруги живлення 20-50 В постійного струму
- Пікове значення вихідного струму може досягати 5.6 А
- Максимальна частота відгуку імпульсу становить 200 кГц
- Низька вібрація і мінімальний шум
- Функція придушення резонансу - забезпечує оптимальний обертальний момент
- При холостому ході відбувається автоматичне зниження струму
- Підходить для 2-фазних і 4-фазних двигунів, з струмом фази до 5,6 А
- Підтримка режимів PUL/DIR і CW/CCW
- Захист від перегріву, перевантаження по струму
- Мікрокрок (15 режимів роботи, максимум 25600 імпульсів на оберт)
Електричні характеристики:
| Вхідний струм | Джерело живлення постійного струму 18-48V, потужність не менше 200VA. Типове значення: DC36V |
| Вихідний струм | 1.4-5.6 А, 8 регульованих передач, роздільна здатність 0.5 А |
| Опір ізоляції | При нормальному тиску і температурі >500M Ом |
| Міцність ізоляції | При нормальному тиску і температурі 500V/min |
| Вага | 270 g |
Вимога до навколишнього середовища:
| Метод охолоджування | Природне охолодження |
| Запобіжні заходи | Уникайте пилу, агресивних газів і масляних парів |
| Робоча температура | 0°С...+50°С |
| Вологість навколишнього середовища | <80% відносної вологості, без конденсації, без морозу |

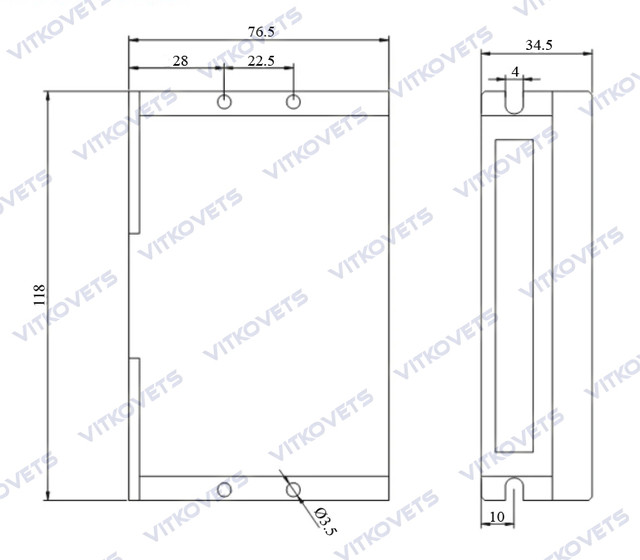

Розміри:

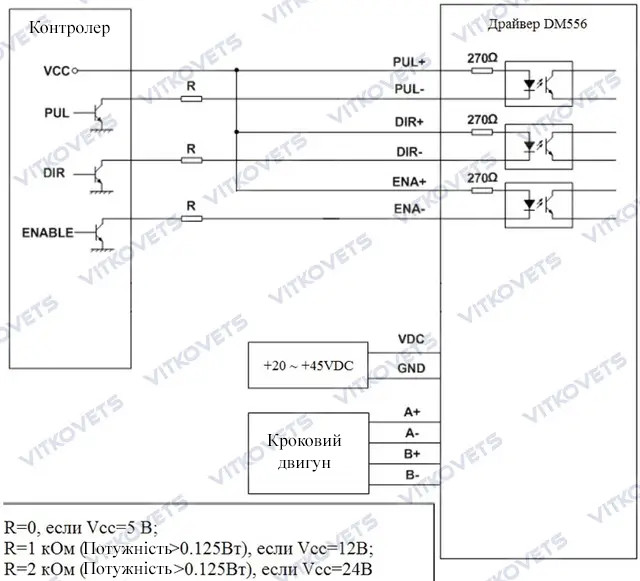

Схема підключення:

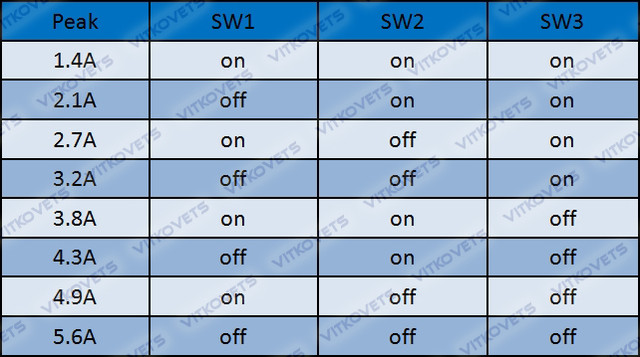

Таблиця налаштувань вихідного струму драйвера:
Таблиця налаштувань мікрокроку:
- Цифровий драйвер DM556 (1 шт.)
Більш докладну інструкцію по експлуатації дивіться в розділі "Специфікація"
Блоки живлення 24-48В

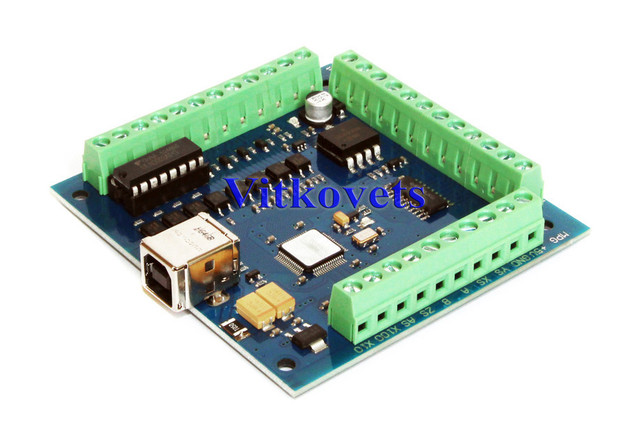

Контролери
Крокові двигуни до 5,6 А
Дивіться всі наші оголошення, у нас є:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери і крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальника)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Основні | |
|---|---|
| Тип комплектующего | Драйвер |
| Частота | 200000 Гц |
| Вага | 270 г |
| Опір ізоляції | >500 МОм |
| Напруга | У 20-50 |
| Вихідний струм | 1.4-5.6 А |
| Робоча температура | 0°С...+50°С |
| Стан | Нове |
| Розміри | 118х76.5х34.5 мм |
| Модель | DM556 |
| Гарантійний термін | 3 місяці |
| Кількість режимів роботи | 15 |
| Міцність ізоляції | 500V/min |
| Вологість навколишнього середовища | <80% |
| Користувальницькі характеристики | |
| Струм (A) | 5.6 |
