КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК
Шпиндель GDZ120Х103-4.5, 4.5 kw, ER32, 9.5 А з повітряним охолодженням, 4 керамічні підшипники, фото 3
Шпиндель GDZ120Х103-4.5, 4.5 kw, ER32, 9.5 А з повітряним охолодженням, 4 керамічні підшипники, фото 4
Шпиндель GDZ120Х103-4.5, 4.5 kw, ER32, 9.5 А з повітряним охолодженням, 4 керамічні підшипники, фото 1
Шпиндель GDZ120Х103-4.5, 4.5 kw, ER32, 9.5 А з повітряним охолодженням, 4 керамічні підшипники, фото 5
Шпиндель GDZ120Х103-4.5, 4.5 kw, ER32, 9.5 А з повітряним охолодженням, 4 керамічні підшипники, фото 6

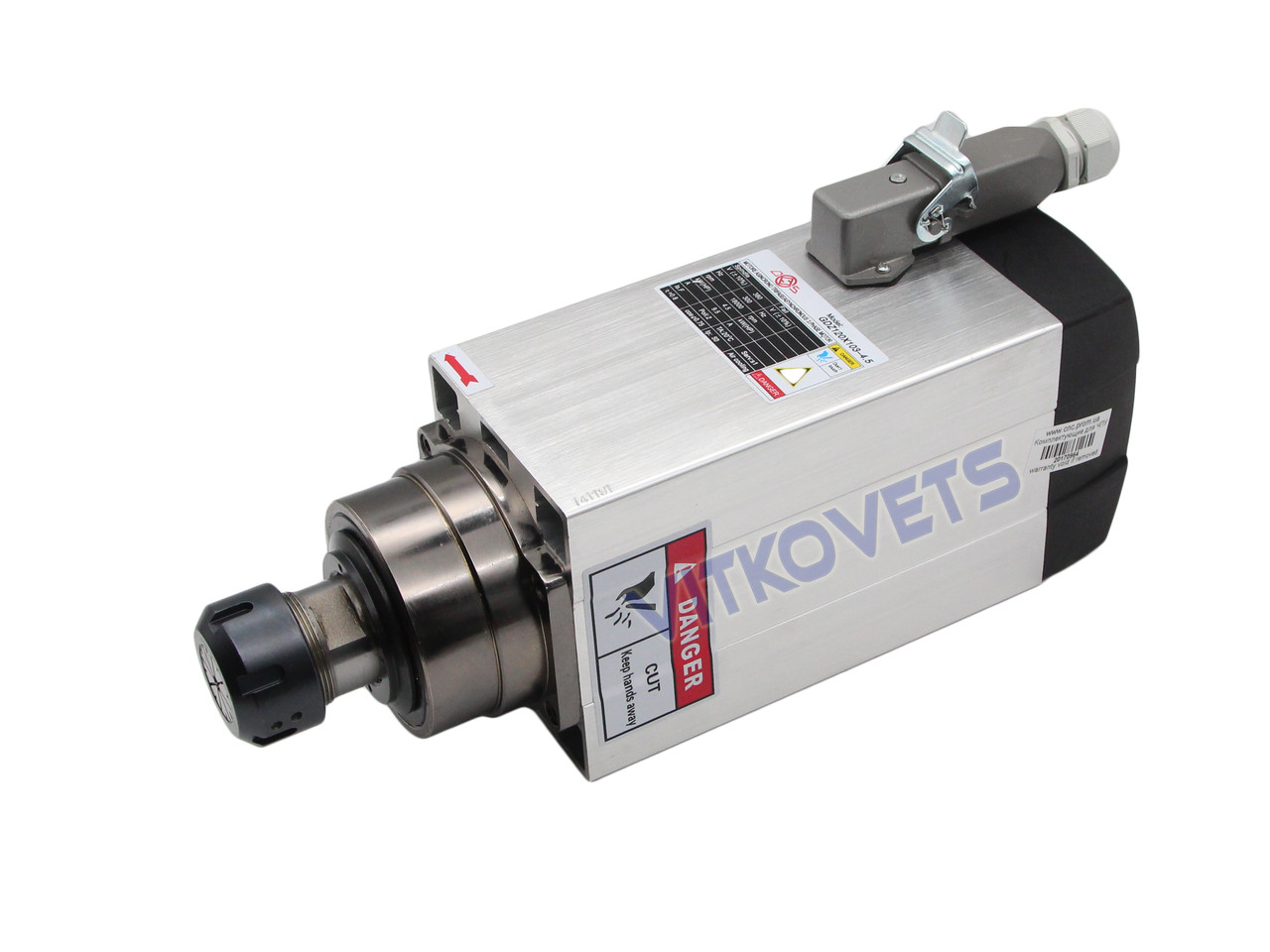

Шпиндель GDZ120Х103-4.5, 4.5 kw, ER32, 9.5 А з повітряним охолодженням, 4 керамічні підшипники

Опис
Характеристики
Інформація для замовлення

Шпиндель 4.5 kw з повітряним охолодженням GDZ120Х103-4.5

Шпиндель GDZ120Х103-4.5 є аналог італійського ELTE. Він застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях.  Установлення інструмента здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затискача. Охолодження шпинделя здійснюється завдяки вентилятору, який встановлений на валу двигуна. У процесі експлуатації необхідно стежити за чистотою повітряних каналів і уникати роботи на низьких обертах, оскільки знижується ефективність роботи вентилятора. Якщо дотримуватися цих умов, це може призвести до перегрівання шпинделя.

 Для керування роботою  двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f = const), і зберігати постійний момент у робочому діапазоні обертів. Під'єднання шпинделя до перетворювача частоти здійснюється за допомогою роз'єму. Кріплення шпинделя здійснюється за допомогою болтів.

Особливості:

Високошвидкісний;

4 термостійкі керамічні підшипники, які розраховані на високі оберти та не потребують додаткового змащення;

Висока точність (в межах 0,01 мм).

Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.

Технічні характеристики:

Потужність: 4.5 кВт;

Напруга: 380 В;

Струм: 9.5 А;

Частота: 300 Гц;

Цанга: ER32;

Охолодження: повітряне;

Швидкість: 18000 об/хв;

Підшипники: 2х7008C P4, 2х7004C P4 (керамічні);

Биття: ≤0.01;

Тип кріплення: болти;

Форма корпусу шпинделя: прямокутна;

Вага: 12.32 кг

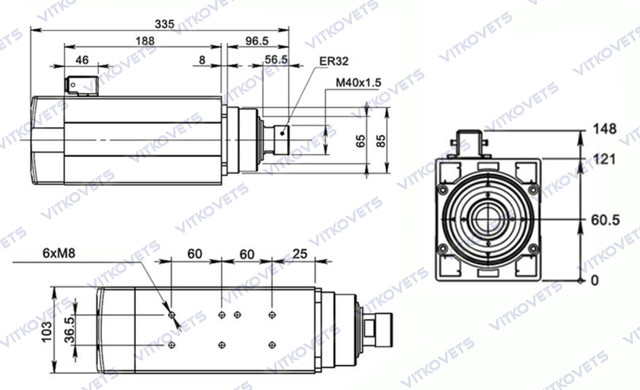

Розміри:

Комплект постачання:

- Шпиндель GDZ120Х103-4.5

- Роз'єм для шпинделя

- Цанга ER32 (2 шт.)

- Гайка ER32

- Ключ гайковий ER32

     Корисна інформація

Шпинделі  з повітряним охолодженням використовуються для оброблення порівняно м'яких матеріалів — дерева, фанери, МДФ, пластмаси, композитів, а також для  оброблення кольорових металів. Переваги шпинделя з повітряним охолодженням перед водяними — робота з ними істотно простіша, їм не потрібні помпи (насоси)  і трубки підведення/відведення рідини, а потік повітря видуває стружку із зони різу, у ряд моделей вбудовані датчики перегрівання.

До вад можна віднести — оберти повітряних шпинделей обмежені знизу (охолодження крильчаткою,  встановленої на ротор вимагає обертів не нижче 8000-10000 об/хв), повітряні шпинделі сильніше нагріваються під час роботи, що викликає подовження ротора в процесі роботи, сорочка охолодження може накопичувати стружку та вимагати постійного чищення.

Важливо!!!!

Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертора. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).

До цього шпинделя в нас можна придбати:

Інвертор (VFD) 5.5KW 220-250VИнвертер (VFD) 3KW 220-250V, фото 2

Радіально-упорні підшипники для шпинделейКомплект  радиально-упорных дуплексных подшипников H7001CTA 2RZ P4 DT, фото 1

Цанговий патрон BT30-ER32-60Цанговый патрон BT30-ER20-70, фото 1

Цанговий патрон BT40-ER32-70Цанговый патрон BT30-ER20-70, фото 1

Набор цанг ER32 19 штук 1-20





Дивіться всі наші оголошення, у нас є:
 Контролери на 3,4,5 координат
Одноканальні драйвери
Крокові двигуни різної потужності
Блоки живлення
Шпинделі
Інвертори
Верстати зі ЧПК

Основні
СтанНовий
Потужність4.5 кВт
Підшипники2х7008С P4, 2х7004С P4 (керамічні);
Вага12.32 кг
Габаритні розміри
Ширина103 мм
Висота121 мм
Технічні характеристики
Частота300 Гц
Робоча напруга380 В
Швидкість обертання18000 про./мін.
Цанговий патронER32
Кількість підшипників4 шт.
Струм9.5 А
Биття (мм)≤0.01
Форма корпусупаралелепіпед
Користувальницькі характеристики
Кількість в упаковці1 шт.
Обробка матеріалуДерево, МДФ, М'яка деревина, Фанера, Кольоровий метал
ЦангаER32
Потужність (Вт)4500
Корпусквадратний
