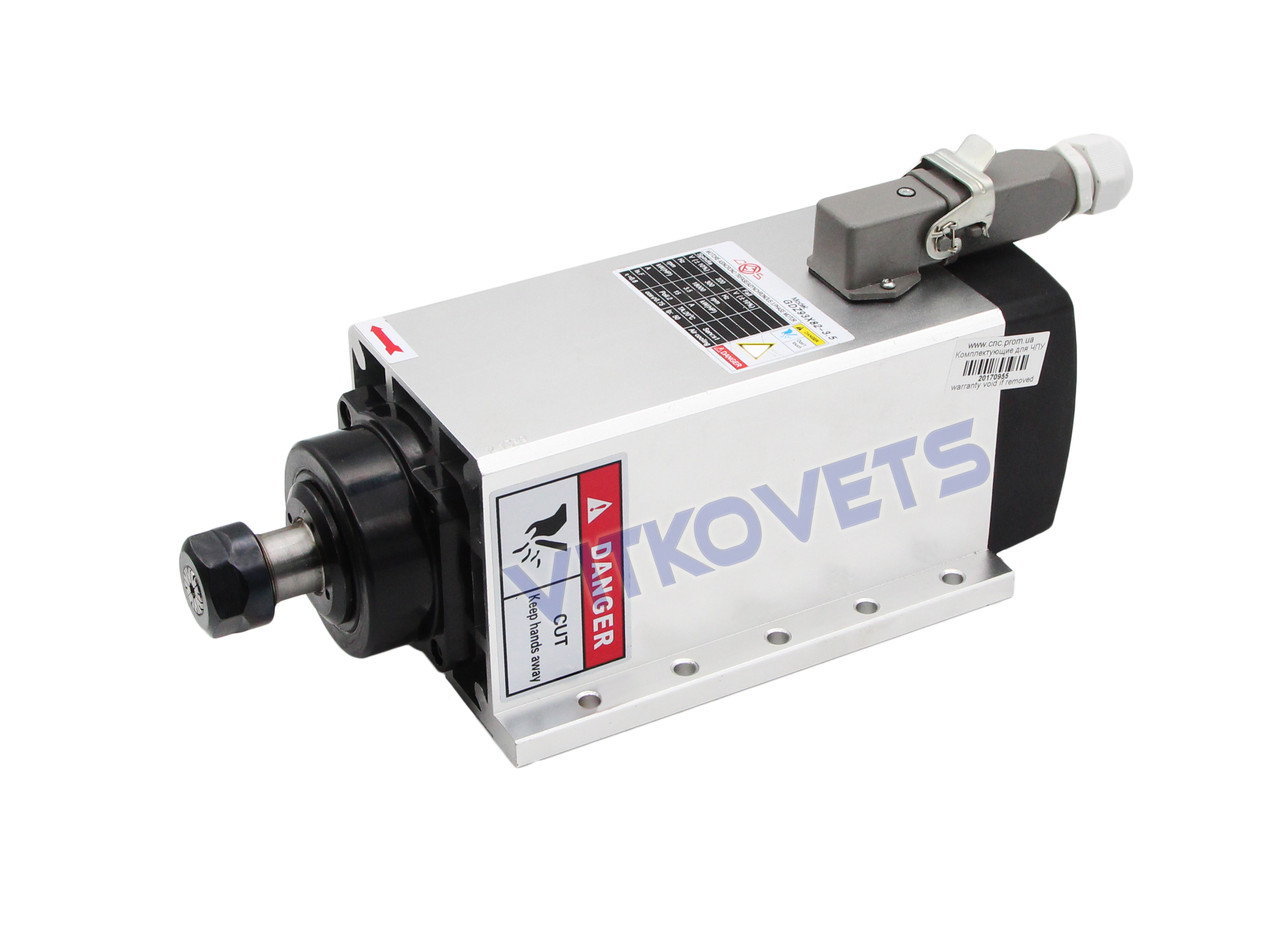

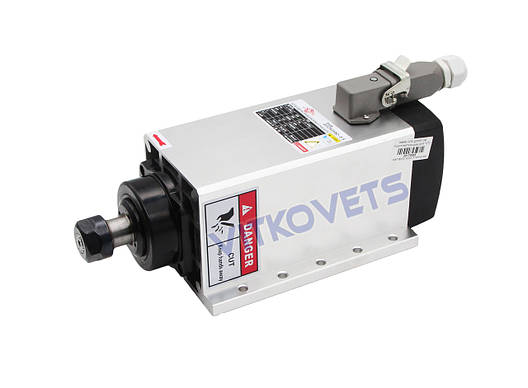

Шпиндель (з фланцем) GDZ93Х82-3.5, 3.5 kw, ER20, 15 А з повітряним охолодженням, 4 керамічні підшипники
Шпиндель 3.5 kw з повітряним охолодженням GDZ93Х82-3.5
Шпиндель призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях. Установлення інструмента здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затискача. Охолодження шпинделя здійснюється завдяки вентилятору, , який встановлений на валу двигуна. У процесі експлуатації необхідно стежити за чистотою повітряних каналів і уникати роботи на низьких обертах, оскільки знижується ефективність роботи вентилятора. Якщо дотримуватися цих умов, це може призвести до перегрівання шпинделя.
Для керування роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f = const), і зберігати постійний момент у робочому діапазоні обертів. Під'єднання шпинделя до перетворювача частоти здійснюється за допомогою роз'єму. Кріплення шпинделя здійснюється за допомогою 10-ти болтів.
Особливості:
Високошвидкісний;
4 термостійкі керамічні підшипники, які розраховані на високі оберти та не потребують додаткового змащення;
Висока точність (в межах 0,01 мм).
Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.
Технічні характеристики:
Потужність: 3.5 кВт;
Напруга: 220 В;
Струм: 15 А;
Частота: 300 Гц;
Цанга: ER20;
Охолодження: повітряне;
Швидкість: 18000 об/хв;
Підшипники: 2х7007C P4, 2х7002C P4 (керамічні);
Биття: ≤0.01;
Тип кріплення: болти;
Форма корпусу шпинделя: прямокутна;
Вага: 7.57 кг

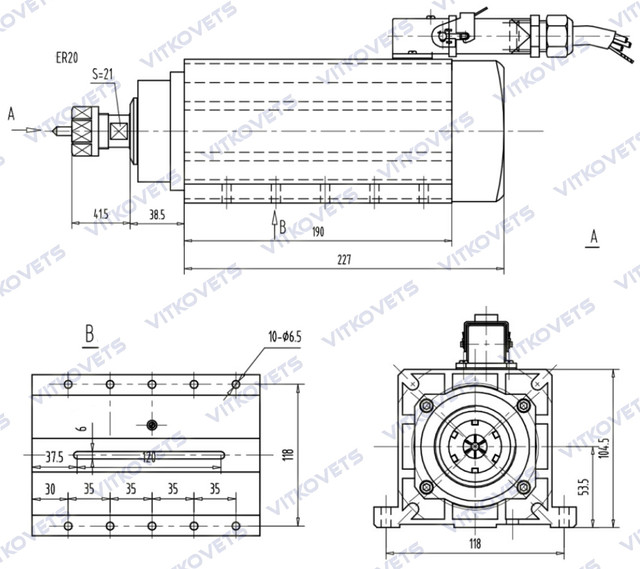

Розміри:
- Шпиндель GDZ93Х82-3.5
- Роз'єм для шпинделя
- Цанга ER20
- Гайка ER20
Шпинделі з повітряним охолодженням використовуються для оброблення порівняно м'яких матеріалів — дерева, фанери, МДФ, пластмаси, композитів, а також для оброблення кольорових металів. Переваги шпинделя з повітряним охолодженням перед водяними — робота з ними істотно простіша, їм не потрібна помпи (насоси) і трубок підведення/відведення рідини, а потік повітря видуває стружку із зони різу, у ряд моделей вбудовані датчики перегрівання. До вад можна віднести — оберти повітряних шпинделей обмежені знизу (охолодження крильчаткою, встановленої на ротор вимагає обертів не нижче 8000-10000 об/хв), повітряні шпинделі сильніше нагріваються під час роботи, що викликає подовження ротора в процесі роботи, сорочка охолодження може накопичувати стружку та вимагати постійного чищення.
Важливо!!!!
Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертатора. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).
До цього шпинделя в нас можна придбати:
Інвертор (VFD) 4KW 220-250V
Радіально-упорні підшипники для шпинделей
Цангові патрони
Набір цанг ER20 13 штук 0,5-13
Гайка ER20-A
Дивіться всі наші оголошення, у нас є:
– Контролери на 3,4,5 координат
– Одноканальні драйвери
– Крокові двигуни різної потужності
– Блоки живлення
– Шпинделі
– Інвертори
– Верстати зі ЧПК
| Основні | |
|---|---|
| Стан | Новий |
| Ширина | 132 мм |
| Висота | 104.5 мм |
| Кількість в упаковці | 1 шт. |
| Обробка матеріалу | МДФ, М'яка деревина, Фанера, Кольоровий метал, Дерево |
| Підшипники | 2х7007С P4, 2х7002С P4 (керамічні); |
| Вага | 7.57 кг |
| Користувальницькі характеристики | |
| Частота | 300 Гц |
| Робоча напруга | 220 В |
| Швидкість обертання | 18000 про./мін. |
| Цанговий патрон | ER20 |
| Кількість підшипників | 4 шт. |
| Струм | 15А |
| Биття (мм) | ≤0.01 |
| Форма корпусу | паралелепіпед |
| Цанга | ER20 |
| Потужність (Вт) | 3500 Вт |
| Вхідна напруга (В) | 220 |
| Корпус | квадратний |
| Потужність | 3.5 кВт |
