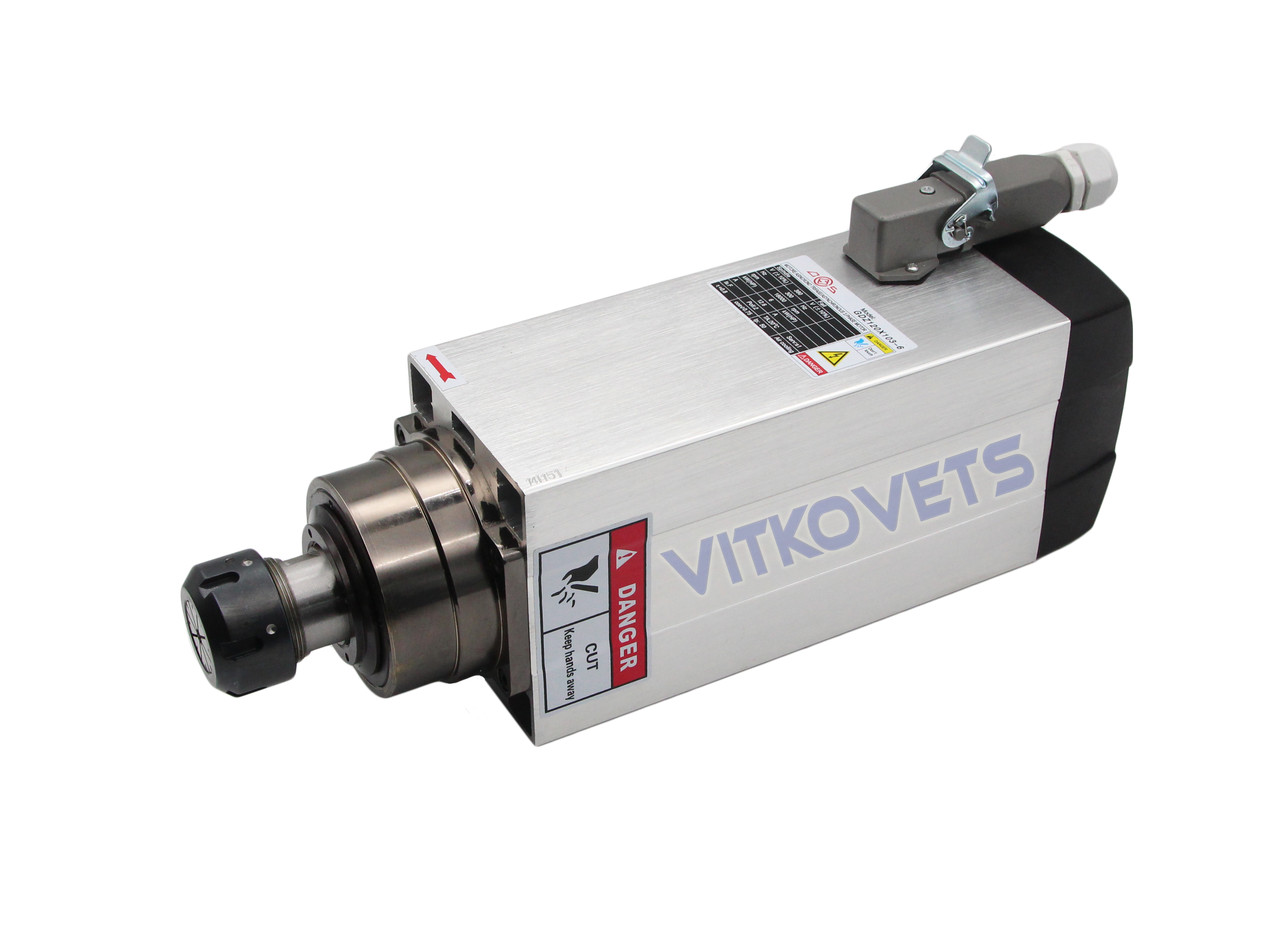

Шпиндель GDZ120X103-6, 6 kw, 12.6А, ER32 з повітряним охолодженням, 4 керамічні підшипники
Шпиндель 6.0 kw з повітряним охолодженням GDZ120X103-6
Шпиндель GDZ120X103-6 є аналог італійського ELTE. Він призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях. Установлення інструмента здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затискача. Охолодження шпинделя здійснюється завдяки вентилятору, який встановлений на валу двигуна. У процесі експлуатації необхідно стежити за чистотою повітряних каналів і уникати роботи на низьких обертах, оскільки знижується ефективність роботи вентилятора. Якщо дотримуватися цих умов, це може призвести до перегрівання шпинделя.
Для керування роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f = const), і зберігати постійний момент у робочому діапазоні обертів. Під'єднання шпинделя до перетворювача частоти здійснюється за допомогою роз'єму.
Особливості:
Високошвидкісний;
4 термостійких керамічних підшипника, які розраховані на високі оберти та не потребує додаткового змащення;
Висока точність (в межах 0,01 мм).
Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.
Технічні характеристики:
Потужність: 6 кВт;
Напруга: 380 В;
Струм: 12.6 А;
Частота: 300 Гц;
Крутний момент: 3.21 Нм;
Цанга: ER32;
Охолодження: повітряне
Швидкість: 18000 об/хв;
Підшипники: 2х7008C P4, 2х7002C P4 (керамічні);
Биття: ≤0.01;
Форма корпусу шпинделя: прямокутна;
Вага: 14.48 кг

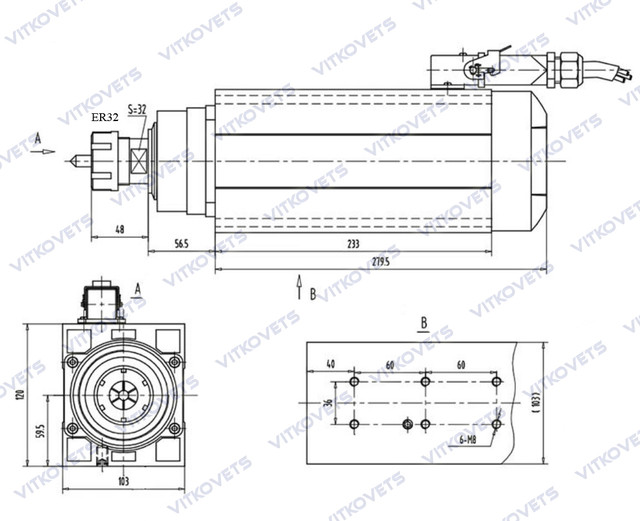

Розміри:
- Шпиндель GDZ120X103-6
- Роз'єм для шпинделя
- Цанга ER32 (2 шт.)
- Гайка ER32
- Ключ під цанговий патрон ER32
Шпинделі з повітряним охолодженням використовуються для оброблення порівняно м'яких матеріалів — дерева, фанери, МДФ, пластмаси, композитів, а також для оброблення кольорових металів. Переваги шпинделя з повітряним охолодженням перед водяними — робота з ними істотно простіша, їм не потрібні помпи (насоси) і трубки підведення/відведення рідини, а потік повітря видуває стружку із зони різу, у ряд моделей вбудовані датчики перегрівання.
До вад можна віднести — оберти повітряних шпинделей обмежені знизу (охолодження крильчаткою, встановленої на ротор вимагає обертів не нижче 8000-10000 об/хв), повітряні шпинделі сильніше нагріваються під час роботи, що викликає подовження ротора в процесі роботи, сорочка охолодження може накопичувати стружку та вимагати постійного чищення.
Важливо!!!!
Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертора. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).
До цього шпинделя в нас можна придбати:
Частотник (VFD) 7KW 380V три фази
Радіально-упорні підшипники для шпинделей
Цанговий патрон BT30-ER32-60
Цанговий патрон BT40-ER32-70
Набір цанг ER32 19 штук 1-20
Дивіться всі наші оголошення, у нас є:
– Контролери на 3,4,5 координат
– Одноканальні драйвери
– Крокові двигуни різної потужності
– Блоки живлення
– Шпинделі
– Інвертори
– Верстати з ЧПК
| Основні | |
|---|---|
| Стан | Новий |
| Ширина | 103 мм |
| Висота | 120 мм |
| Кількість в упаковці | 1 шт. |
| Обробка матеріалу | МДФ, М'яка деревина, Фанера, Кольоровий метал, Дерево |
| Підшипники | 2х7008C P4, 2х7002C P4 |
| Вага | 14.48 кг |
| Користувальницькі характеристики | |
| Частота | 300 Гц |
| Робоча напруга | 380 В |
| Швидкість обертання | 18000 про./мін. |
| Цанговий патрон | ER32 |
| Кількість підшипників | 4 шт. |
| Струм | 12.6 А |
| Биття (мм) | ≤0.01 |
| Форма корпусу | паралелепіпед |
| Цанга | ER32 |
| Потужність (Вт) | 6000 Вт |
| Вхідна напруга (В) | 380 |
| Корпус | квадратний |
| Потужність | 6 кВт |
