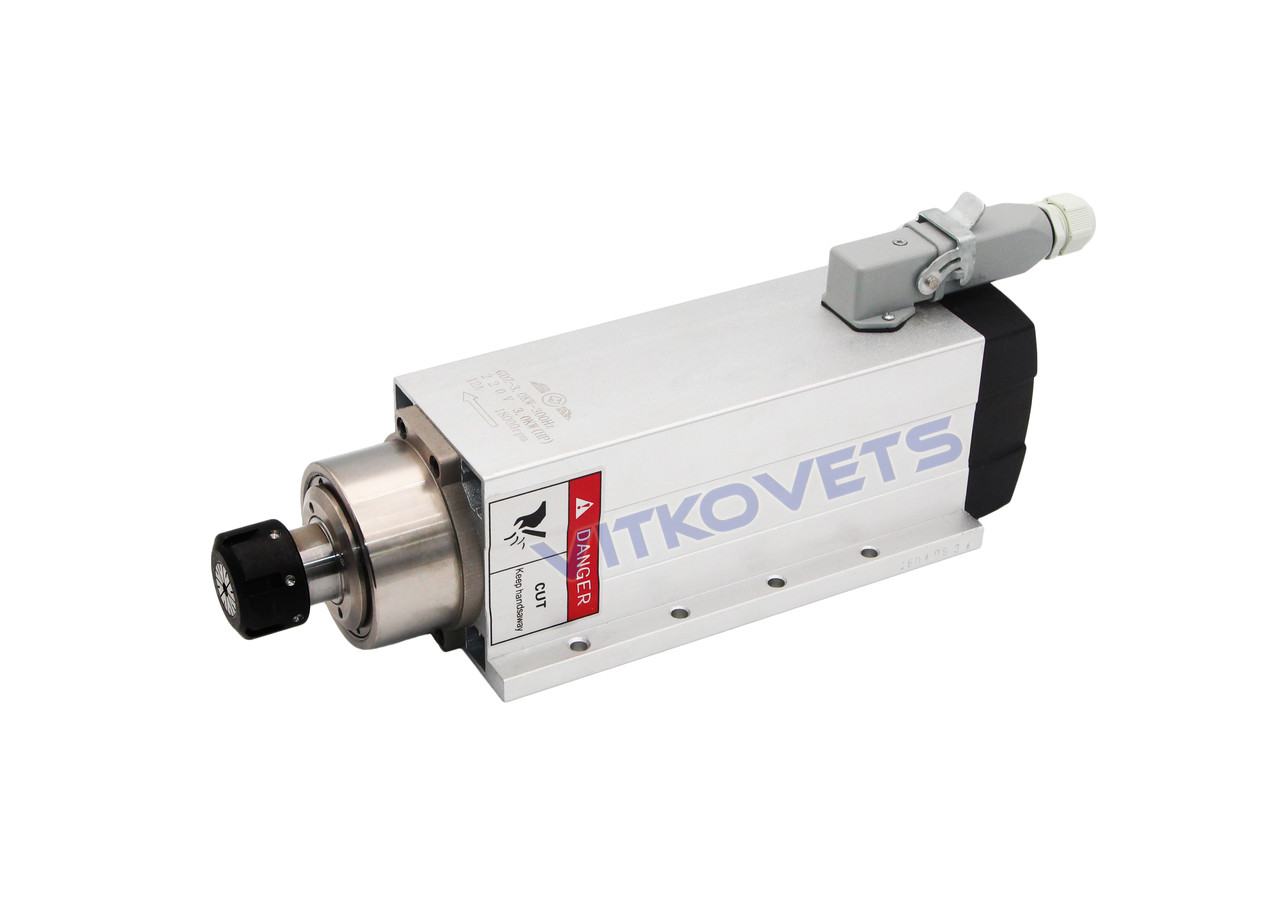

Шпиндель 3.0 kw з повітряним охолодженням GDZ-3.0-300

Шпиндель призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях.  Установлення інструмента здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затискача. Охолодження шпинделя здійснюється завдяки вентилятору, який встановлений на валу двигуна. У процесі експлуатації необхідно стежити за чистотою повітряних каналів і уникати роботи на низьких обертах, оскільки знижується ефективність роботи вентилятора. Якщо дотримуватися цих умов, це може призвести до перегрівання шпинделя.

 Для керування роботою  двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f = const), і зберігати постійний момент у робочому діапазоні обертів. Під'єднання шпинделя до перетворювача частоти здійснюється за допомогою роз'єму. Кріплення шпинделя здійснюється за допомогою 8-ми болтів.

Особливості:

 Високошвидкісний;

 4 термостійкі керамічні підшипники, які розраховані на високі оберти та не потребують додаткового змащення;

 Висока точність (в межах 0,01 мм).

Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.

Технічні характеристики:

Потужність: 3.0 кВт;

Напруга: 220 В;

Струм: 12 А;

Частота: 300 Гц;

Цанга: ER25;

Охолодження: повітряне;

Швидкість: 18000 об/хв;

Підшипники: 2х7007C P4, 2х7002C P4 (керамічні);

Биття: ≤0.01;

Тип кріплення: болти;

Форма корпусу шпинделя: прямокутна;

Вага: 8.75 кг.

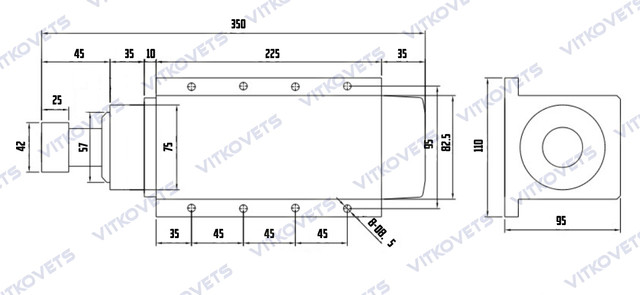

Розміри:

Комплект постачання:

- Шпиндель GDZ-3.0-300

- Роз'єм для шпинделя

- Цанга ER25 (2 шт.)

- Гайка ER25

- Ключ під цанговий патрон ER25



     Корисна інформація

Шпинделі  з повітряним охолодженням використовуються для оброблення порівняно м'яких матеріалів — дерева, фанери, МДФ, пластмаси, композитів, а також для  оброблення кольорових металів. Переваги шпинделя з повітряним охолодженням перед водяними — робота з ними істотно простіша, їм не потрібні помпи (насоси)  і трубок підведення/відведення рідини, а потік повітря видуває стружку із зони різу, у ряді моделей вбудовані датчики перегрівання. До вад можна віднести — оберти повітряних шпинделей обмежені знизу (охолодження крильчаткою,  встановленою на ротор вимагає обертів не нижче 8000-10000 об/хв), повітряні шпинделі сильніше нагріваються під час роботи, що викликає подовження ротора в процесі роботи, сорочка охолодження може накопичувати стружку та вимагати постійного чищення.

Важливо!!!!

Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертора. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).

До цього шпинделя в нас можна придбати:

Інвертор (VFD) 3KW 220-250VИнвертер (VFD) 3KW 220-250V, фото 2

Радіально-упорні підшипники для шпинделейКомплект  радиально-упорных дуплексных подшипников H7001CTA 2RZ P4 DT, фото 1

Цанговий патрон BT30-ER25-60Цанговый патрон BT30-ER20-70, фото 1

Цанговий патрон BT30-ER25-70Цанговый патрон BT30-ER20-70, фото 1

Цанговий патрон BT30-ER25-100 Ð¦Ð°Ð½Ð³Ð¾Ð²Ñ‹Ð¹ патрон BT30-ER20-100, фото 1

Цанговий патрон BT40-ER25-70Цанговый патрон BT30-ER20-70, фото 1

Цанговий патрон BT50-ER25-100 Цанговый патрон BT50-ER25-100, фото 1

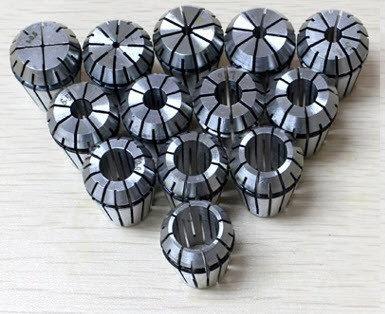

Набір цанг ER25 16 штук 1-16

Цанговий ключ ER25UMЦанговый ключ ER25UM, фото 1



Дивіться всі наші оголошення, у нас є:
 Контролери на 3,4,5 координат
Одноканальні драйвери
Крокові двигуни різної потужності
Блоки живлення
Шпинделі
Інвертори
Верстати зі ЧПК

Основні
СтанНовий
Потужність3 кВт
Підшипники2х7007С P4, 2х7002С P4 (керамічні)
Вага8.75 кг
Габаритні розміри
Ширина110 мм
Висота95 мм
Технічні характеристики
Частота300 Гц
Робоча напруга220 В
Швидкість обертання18000 про./мін.
Цанговий патронER25
Кількість підшипників4 шт.
Струм12А
Биття (мм)≤0.01
Форма корпусупаралелепіпед
Користувальницькі характеристики
Кількість в упаковці1 шт.
Обробка матеріалуДерево, МДФ, М'яка деревина, Фанера, Кольоровий метал
ЦангаER25
Потужність (Вт)3000
Вхідна напруга (В)220
Корпусквадратний
