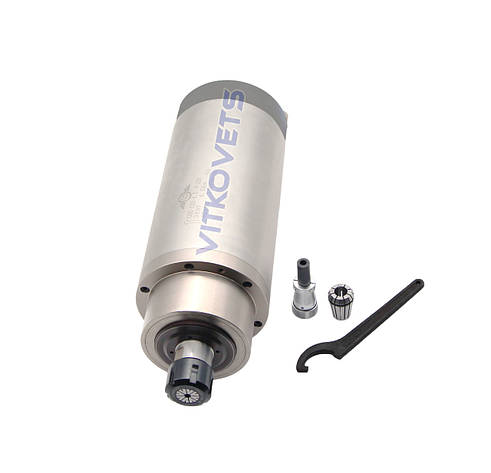

Шпиндель GDZ-125-4.5 125X265, 4.5 kw 8А ER25 водяне охолодження

Шпиндель GDZ-125-4.5 125X265, 4.5 kw 8А ER25 водяне охолодження

Високошвидкісний, високоточний шпиндель для верстатів з ЧПК

Шпиндель 4.5 кВт, 8 А з рідинним охолодженням, призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою цангового затиску, що дозволяє використовувати шпиндель у верстатах різної складності для обробки матеріалів. Процес охолодження шпинделя здійснюється за рахунок циркуляції охолоджуючої рідини, що тим самим дозволяє досягти оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для управління роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор). Підключення шпинделя до перетворювача частоти здійснюється за допомогою роз'єму.

Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.

Технічні характеристики:

Потужність: 4.5 кВт;

Напруга: 380 В;

Струм: 8 А;

Частота: 400 Гц;

Цанга: ER25;

Охолодження: водяне (рідинне);

Швидкість: 24000 об/хв;

Підшипники: 2Х7007С Р4, 2Х7205С Р4

Діаметр: 125 мм;

Вага: 19.16 кг.

Переваги і недоліки шпинделя з водяним охолодженням:

По потужності в порівнянні з повітряними, шпинделі з рідинним охолодженням мають відчутно меншу вартість. Розміри шпинделя більш компактні. Шпиндель працює з низьким рівнем шуму, за умови, що різальний інструмент сам не робить сильного шуму. Циліндрична форма шпинделя і кріплення хомутом дозволяє легко регулювати висоту шпинделя, і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.

До недоліків можна віднести те, що у шпинделя з водяним охолодженням є небезпека появи корозії всередині сорочки, це може викликати попадання охолоджуючої рідини всередину обмоток шпинделя з подальшим виходом з ладу. Для повноцінної роботи шпинделя з рідинним охолодженням потрібно додаткове обладнання для охолодження: насос, радіатор, трубки і розширювальний бачок.

Розміри:

- Шпиндель GDZ-125-4.5 125X265

- 4-х контактний роз'єм для шпинделя

- Цанга ER25 (2 шт.)

- Гайка ER25

- Ключ під цанговий патрон ER25

Кронштейн 125 мм

Цангові патрони

Радіально-упорні підшипники для шпинделів

Набір цанг ER25 16 штук 1-16

Інвертор (частотники) 5,5 KW 0-600Hz 380V три фази

Цанговий ключ ER25UM
