Кроковий двигун c циліндричним редуктором 23HS8430G105 NEMA23 (коефіцієнт редукції 1:5)
Опис
Характеристики
Інформація для замовлення

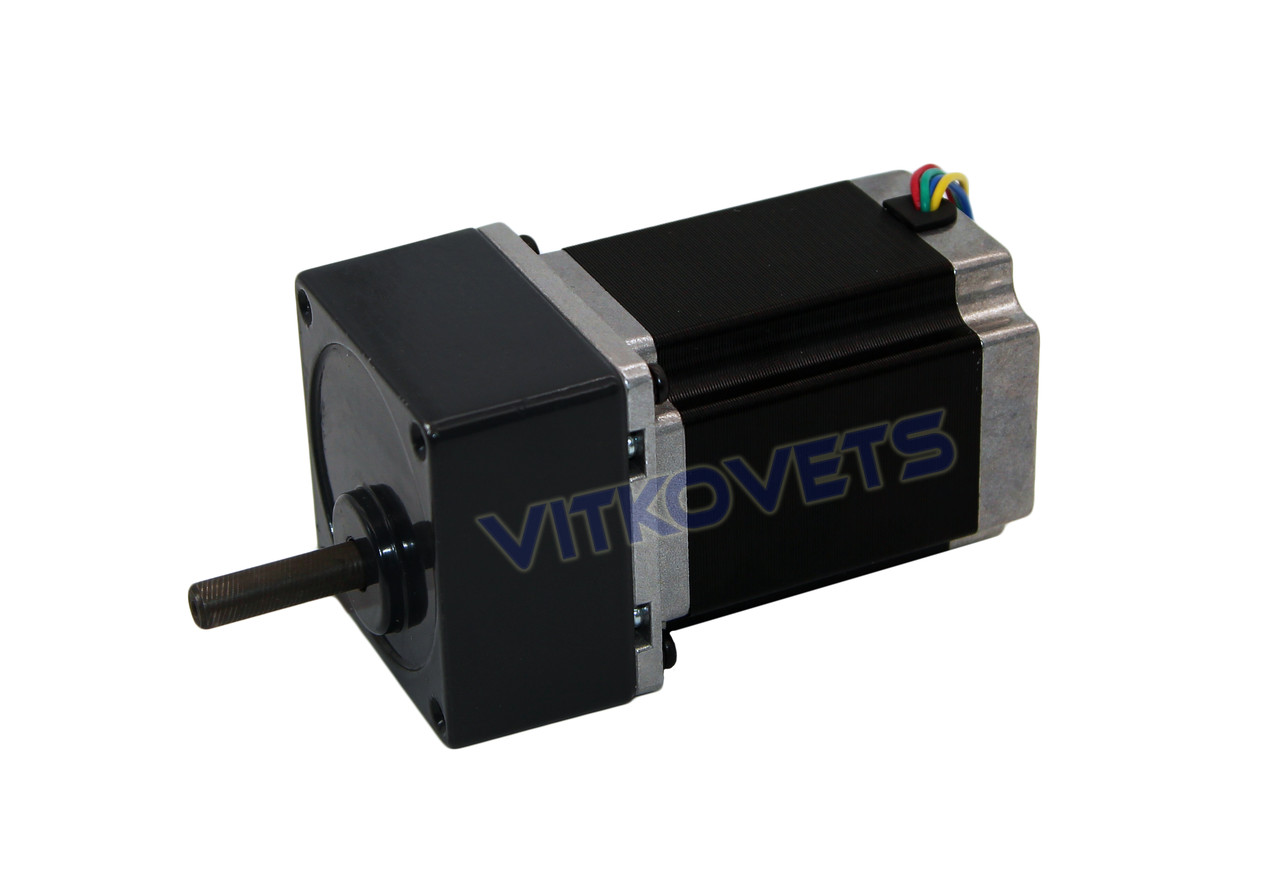

Кроковий двигун c циліндричним редуктором 23HS8430G105 (коефіцієнт редукції 1:5)
Циліндричний редуктор застосовують для зниження частоти обертання і збільшення моменту приводних двигунів при особливо складних режимах роботи, для передач та перетворення великих потужностей. Редуктор є надійним механічним пристроєм, має високий ресурс експлуатації, служить для перетворення механічної енергії з одними параметрами в механічну енергію з іншими (необхідними) параметрами.
Основні характеристики:
- Довжина крокового двигуна: 76 мм
- Довжина з редуктором: 140 мм
- Довжина вала (на виході з редуктора): 29 мм
- Розмір редуктора: 61х61 мм
- Передавальне число: 1:5
- Номінальний струм: 3 А
- Опір фази: 1 Ом
- Індуктивність фази: 3.5 мГн
- Утримувальний момент мотора (без редуктора): 180 Нсм
- Момент затягування мотора (без редуктора): 6 Нсм
- Інерція ротора: 440 Гсм2
- Люфт вихідного валу редуктора: до 1.8°
- Вага: 1.35 кг
Розміри:
Схема підключення:
До цього механізму у нас можна придбати:
Інтерфейсна плата з повною опторазвязкой порту LPT на 5 осей ЧПК
Інтерфейсна плата LPT на 5 координат BL-MACH-V1.1
ЧПК контролер Mach3 USB ST-USB STB4100 на 4 координати
Генератор імпульсів крокового двигуна
Драйвер крокового двигуна ВL-TB6560 V2.0 3,5 А
Драйвер крокового двигуна BL-TB6600-V1.2
Драйвер крокового двигуна TB6600 4,5 А
Драйвер контролер крокового двигуна CW5045 ЧПК CNC 4.5 A
Цифровий драйвер крокового двигуна DM556D 5,6 А
Імпульсний блок живлення 24V 6A 145W
(Для роботи двигуна на малих обертах)
Джерело живлення 27V 5.3 А 145W для ЧПК
(Для роботи двигуна на середніх обертах)
Блок живлення 36V 6,9 А 250W
(Для роботи двигуна на високих обертах)
Дивіться всі наші оголошення:
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Габаритні розміри | |
|---|---|
| Ширина | 61 мм |
| Довжина | 140 мм |
| Висота | 61 мм |
| Основні | |
| Матеріал корпусу | Метал |
| Тип двигуна | Безколекторний |
| Споживаний струм | 3 А |
| Вага | 1.35 кг |
| Опір фази: | 1 Ом |
| Індуктивність фази | 3.5 мГн |
| Інерція ротора | 440 Гсм2 |
| Утримуючий момент мотора (без редуктора) | 180 Нсм |
| Момент затягування мотора (без редуктора) | 6 Нсм |
| Користувальницькі характеристики | |
| Діаметр вала | 8 |
| Редукція | 1:5 |
| Тип фланця | NEMA 23 (57 мм) |
| Крутний момент (Нм) | 1.8 |
| Струм (A) | 3 |
| Мінімальна робоча температура | -20 (град.) |
| Максимальна робоча температура | +50 (град.) |
| Довжина крокового двигуна | 76 мм |
| Довжина валу (на виході з редуктора) | 29 мм |
| Довжина крокового двигуна з редуктором | 140 мм |
| Передаточне число | 1:5 |
| Люфт вихідного валу редуктора | до 1.8° |
| Споживаний струм | 3 А |
