КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК
Шпиндель зі збільшеним обертовим моментом RTM125-24/4.0, 380V 4kw ER25 125 мм водяне охолодження, фото 3
Шпиндель зі збільшеним обертовим моментом RTM125-24/4.0, 380V 4kw ER25 125 мм водяне охолодження, фото 4
Шпиндель зі збільшеним обертовим моментом RTM125-24/4.0, 380V 4kw ER25 125 мм водяне охолодження, фото 1
Шпиндель зі збільшеним обертовим моментом RTM125-24/4.0, 380V 4kw ER25 125 мм водяне охолодження, фото 5
Шпиндель зі збільшеним обертовим моментом RTM125-24/4.0, 380V 4kw ER25 125 мм водяне охолодження, фото 6

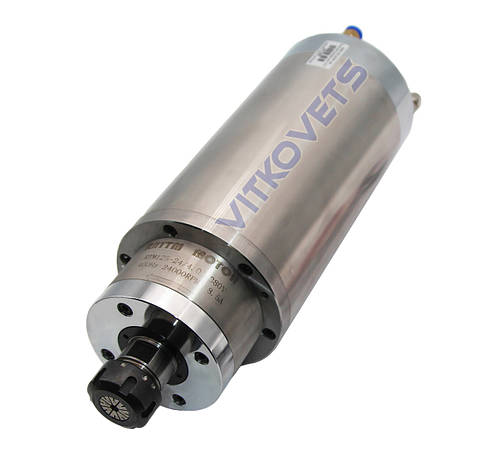

Шпиндель зі збільшеним обертовим моментом RTM125-24/4.0, 380V 4kw ER25 125 мм водяне охолодження

Опис
Характеристики
Інформація для замовлення

Шпиндель зі збільшеним обертовим моментом 4kw з водяним охолодженням RTM125-24/4.0

Високошвидкісний шпиндель для ЧПК верстатів

Шпиндель 4 кВт з рідинним охолодженням призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних і металооброблювальних центрах, однак може використовуватися й в інших галузях. Установлення інструмента здійснюється ручним способом, за допомогою  відповідного цангового затискача, що дає змогу використовувати шпиндель у верстатах різної складності для оброблення матеріалів. Процес охолодження шпинделя відбувається завдяки циркуляції охолоджувальної рідини, що тим самим дає змогу домогтися оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для керування роботою  двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор). Під'єднання шпинделя до перетворювача частоти здійснюється за допомогою роз'єму.

Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.

Характеристики:

- Потужність: 4 kw;

- Діаметр: 125 мм;

- Напруга: 380 V;

- Струм: 8.5 А;

- Частота: 400 Hz;

- Цанга: ER25;

- Охолодження: водяне (рідкісне);

- Швидкість: 24000 об/хв;

- Номінальний крутний момент: 3.2 Nm;

- Максимальний крутний момент: 4.8 Nm;

- Підшипники: 2X7007С, 2X7005С

Переваги  і вади шпинделя з водяним охолодженням:

За потужністю проти повітряних шпинделів, шпинделі з рідинним охолодженням мають відчутно меншу вартість. Розміри шпинделя больові. Шпиндель працює з низьким рівнем шуму, за умови, що  різальний інструмент сам не виробляє сильного шуму. Циліндрична форма  шпинделя та кріплення хомутом дають змогу легко регулювати висоту шпинделя й розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

До вад можна віднести те, що в шпинделя з водяним охолодженням є небезпека появи корозії всередині сорочки, це може викликати потрапляння охолоджувальної рідини всередину обмоток шпинделя з подальшим входом із ладу. Для повноцінної роботи шпинделя рідинним охолодженням потрібне додаткове обладнання для охолодження: насос, радіатор, трубки та розширювальний бачок.

Розміри:





Корисна інформація

Щоб ваш шпиндель довго служив і не виникало проблем із обмотуваннями через корозію, у жодному разі не використовуйте для охолодження звичайну воду.  Використовуйте відповідний насос для прокачування охолоджувальної рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі типи трубок можуть втрачати форму за температури вище ніж 40 °C

Важливо!!!!

Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертора. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).

До цього шпинделя в нас можна придбати:

Кронштейн 125 мм ÐšÑ€Ð¾Ð½ÑˆÑ‚ейн для крепления шпинделя 125мм, фото 1

Притискач 125 мм

Інвертор 4kw

Набір цанг ER25 16 штук 1-16
Насос





Дивіться всі наші оголошення, ми маємо:
 Контролери на 3,4,5 координат
– Одноканальні драйвери
– Крокові двигуни різної потужності
– Блоки живлення
– Шпинделі
– Інвертори
– Верстати зі ЧПК

Основні
СтанНовий
Діаметр125 мм
Кількість в упаковці1 шт.
Обробка матеріалуПластик, Дерево, Метал, Алюміній
Вага23 кг
Користувацькі характеристики
Частота400 Гц
Робоча напруга380 В
Швидкість обертання24000 про./мін.
Цанговий патронER25
Підшипники2Х7007С, 2Х7005С
Струм8.5 А
ЦангаER25
Потужність (Вт)4000
Вхідна напруга (В)380
Корпускруглий
Потужність4 кВт
  • Ціна: 41 600 ₴
  • Немає в наявності
  • Код: 13-009

41 600 ₴
