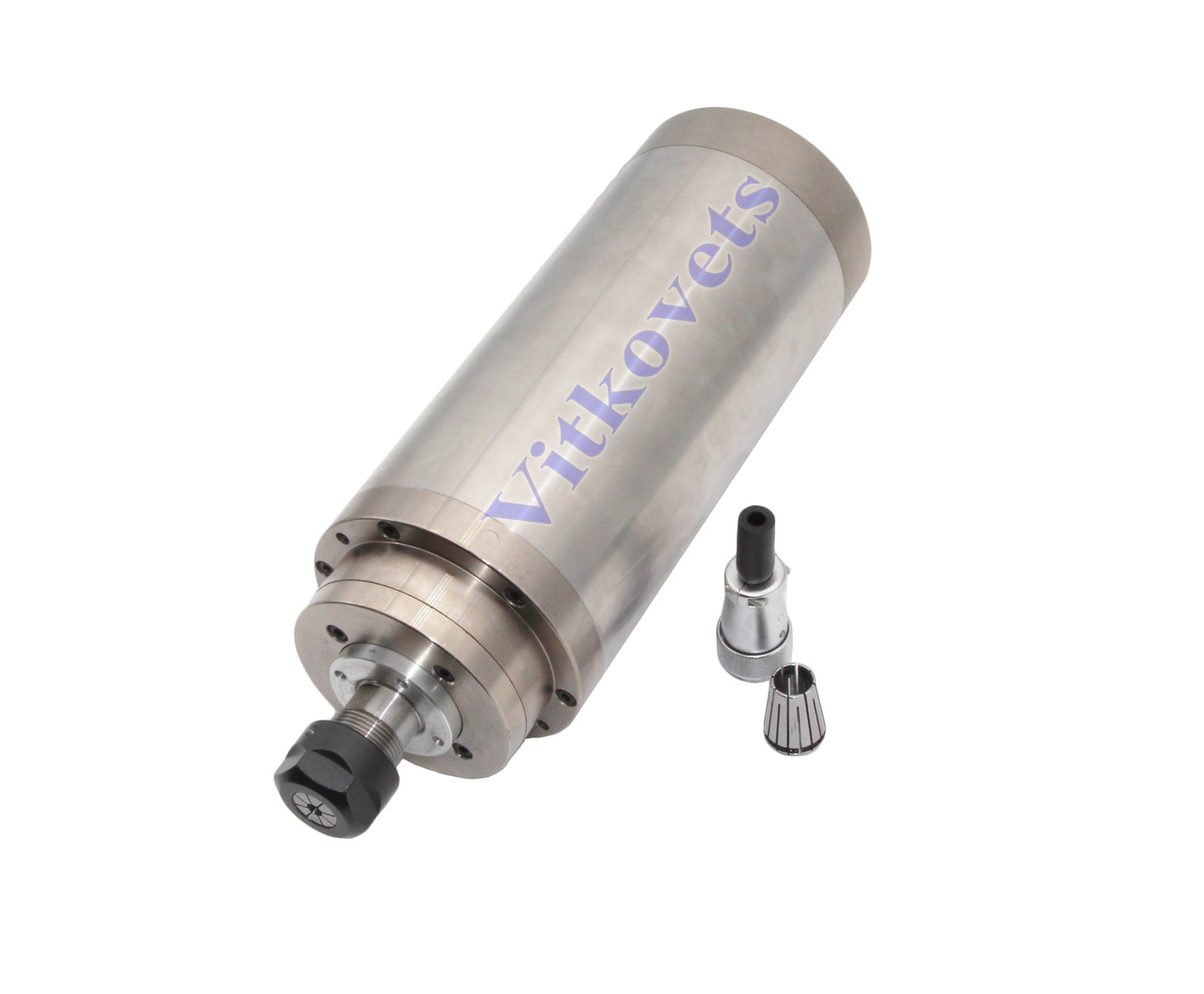

Шпиндель для ЧПК 3,2 kw ER20 105 мм водяне охолодження

Опис
Характеристики
Інформація для замовлення

Шпиндель 3.2 kw з водяним охолодженням GDZ-100-3.2,  сертифікат якості ISO9001

Високошвидкісний шпиндель для ЧПК верстатів

Шпиндель 3.2 kw з рідинним охолодженням призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися й в інших галузях. Установлення інструмента здійснюється ручним способом, за допомогою  відповідного цангового затискача, що дає змогу використовувати шпиндель у верстатах різної складності для оброблення матеріалів. Процес охолодження шпинделя відбувається завдяки циркуляції охолоджувальної рідини, що тим самим дає змогу домогтися оптимального температурного режиму радіально-упорних підшипників і забезпечити тривалий термін експлуатації. Для керування роботою  двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор). Під'єднання шпинделя до перетворювача частоти здійснюється за допомогою роз'єму.

Примітка: Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.

Характеристики:

- Потужність: 3.2 kw;

- Діаметр: 105 мм;

- Напруга: 220V;

- Струм: 10 А;

- Частота: 400 Hz;

- Цанга: ER20;

- Охолодження: водяне (рідкісне);

- Швидкість: 24000 об/хв;

- Підшипники: 2X7005C P4, 2X7003C P4

Переваги  і вади шпинделя з водяним охолодженням:

За потужністю проти повітряних шпинделів з рідинним охолодженням мають відчутно меншу вартість. Розміри шпинделя больові. Шпиндель працює з низьким рівнем шуму, за умови, що  різальний інструмент сам не виробляє сильного шуму. Циліндрична форма  шпинделя та кріплення хомутом дають змогу легко регулювати висоту шпинделя й розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

До вад можна віднести те, що в шпинделя з водяним охолодженням є небезпека появи корозії всередині сорочки, це може викликати потрапляння охолоджувальної рідини всередину обмоток шпинделя з подальшим входом із ладу. Для повноцінної роботи шпинделя рідинним охолодженням потрібне додаткове обладнання для охолодження: насос, радіатор, трубки та розширювальний бачок.

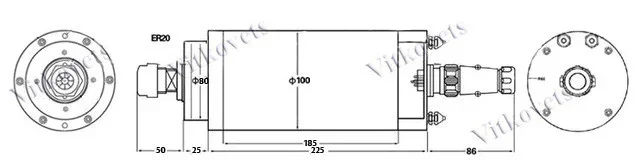

Розміри:





Корисна інформація

Щоб ваш шпиндель довго служив і не виникало проблем із обмотуваннями через корозію, у жодному разі не використовуйте для охолодження звичайну воду.  Використовуйте відповідний насос для прокачування охолоджувальної рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або негерметичного насоса, де погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів, деякі типи трубок можуть втрачати форму за температури вище ніж 40 °C

Важливо!!!!

  • Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертор. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).



  • Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.

До цього шпинделя в нас можна придбати:

Інвертор

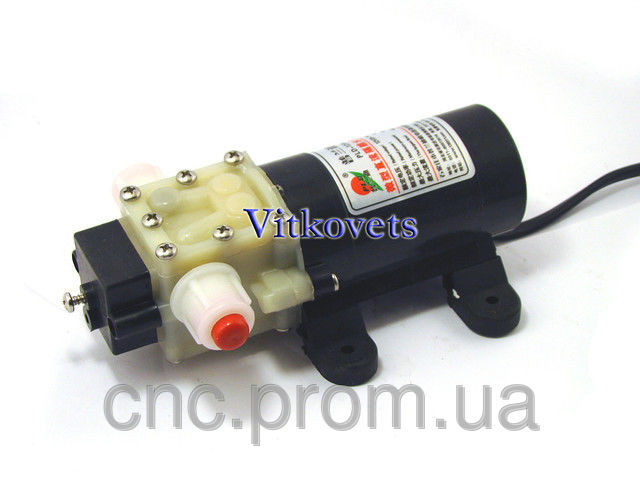

І будь-який із цих насосів



Дивіться всі наші оголошення, ми маємо:
 Контролери на 3,4,5 координат
– Одноканальні драйвери
– Крокові двигуни різної потужності
– Блоки живлення
– Шпинделі
– Інвертори
– Верстати зі ЧПК

Основні
СтанНовий
Потужність3.2 кВт
Вага8,9 кг
Габаритні розміри
Діаметр100 мм
Довжина300 мм
Технічні характеристики
Частота400 Гц
Робоча напруга220 В
Швидкість обертання24000 про./мін.
Биття0.05 мм.
Цанговий патронER20
Тип охолодженняводяне
Підшипники2X7005C P4, 2X7003C P4
Користувальницькі характеристики
Кількість в упаковці1 шт.
ЦангаER20
Потужність (Вт)3200
Вхідна напруга (В)220
Корпускруглий
