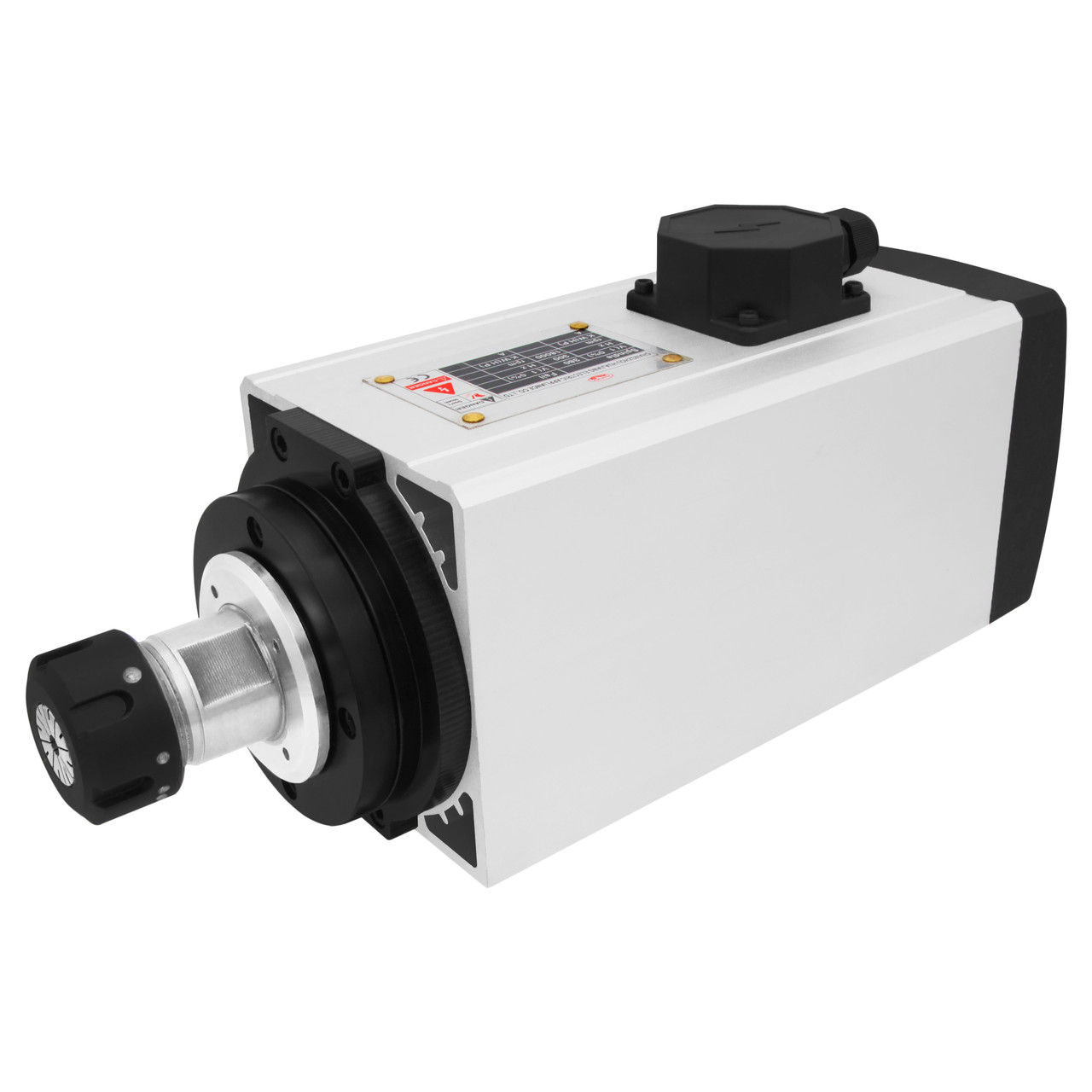

Шпиндель повітряне охолодження GDZ125x125-6 (6 кВт, 380 В, 10 А, ER32)
Шпиндель 6 kw з повітряним охолодженням
Шпиндель призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затиску. Охолодження шпинделя здійснюється за рахунок вентилятора, який встановлено на валу двигуна. У процесі експлуатації необхідно стежить за чистотою повітряних каналів і уникати роботи на низьких оборотах, тому, що знижується ефективність роботи вентилятора. Якщо не дотримуватися цих умов це може привести до перегріву шпинделя. Конструкція шпинделя виконана на основі трифазного асинхронного двигуна з короткозамкненим ротором.
Для управління роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f=const), і зберігати постійний момент в робочому діапазоні оборотів. Підключення шпинделя до перетворювача частоти здійснюється за допомогою роз'єму.
Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.
Характеристики:
- Потужність: 6kw;
- Напруга 380V;
- Струм: 10 А;
- Частота: 300 Hz;

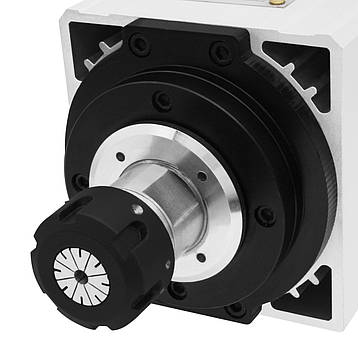

- Цанга: ER32;
- Охолодження: повітряне
- Швидкість: 18000 R/хв;
- Підшипники: 2хС7008, 2хС7004
- Тип кріплення: площина
- Вага: 19.4 кг

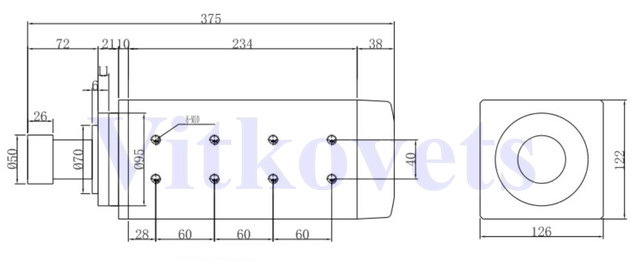

Розміри:
Шпинделі з повітряним охолодженням використовуються для обробки відносно м'яких матеріалів - дерева, фанери, МДФ, пластмаси, композитів, а також для обробки кольорових металів. Переваги шпинделя з повітряним охолодженням перед водяними - робота з ними значно простіше, їм не потрібні помпи (насоси) і трубки підведення/відведення рідини, а потік повітря видуває стружку із зони різання, в ряд моделей вбудовані датчики перегріву. До недоліків можна віднести - обороти повітряних шпинделів обмежені знизу (охолодження крильчаткою, встановленої на ротор вимагає обертів не нижче 8000-10000 об/хв), повітряні шпинделі сильніше нагріваються при роботі, що викликає подовження ротора в процесі роботи, сорочка охолодження може накопичувати стружку і вимагати постійної чистки.
Важливо!!!
Перш ніж під'єднати шпиндель до частотнику, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).
До цього шпинделю у нас можна придбати:
Інвертор
Дивіться всі наші оголошення, у нас є:
– Контролери на 3,4,5 координат
– Одноканальні драйвера
– Крокові двигуни різної потужності
– Блоки живлення
– Шпинделі
– Інвертори
– Верстати з ЧПК
Основні | |
---|---|
Ширина | 122 мм |
Висота | 126 мм |
Стан | Новий |
Загальна довжина | 375 мм |
Підшипники | С7008 (2шт) С7004 (2шт) |
Вага | 19.4 кг |
Технічні характеристики | |
Частота | 300 Гц |
Робоча напруга | 380 В |
Швидкість обертання | 18000 про./мін. |
Цанговий патрон | ER32 |
Кількість підшипників | 4 шт. |
Биття (мм) | 0.01 |
Потужність | 6 кВт |
Користувальницькі характеристики | |
Цанга | ER32 |
Потужність (Вт) | 6000 |
Корпус | квадратний |
Вхідна напруга (В) | 380 |
