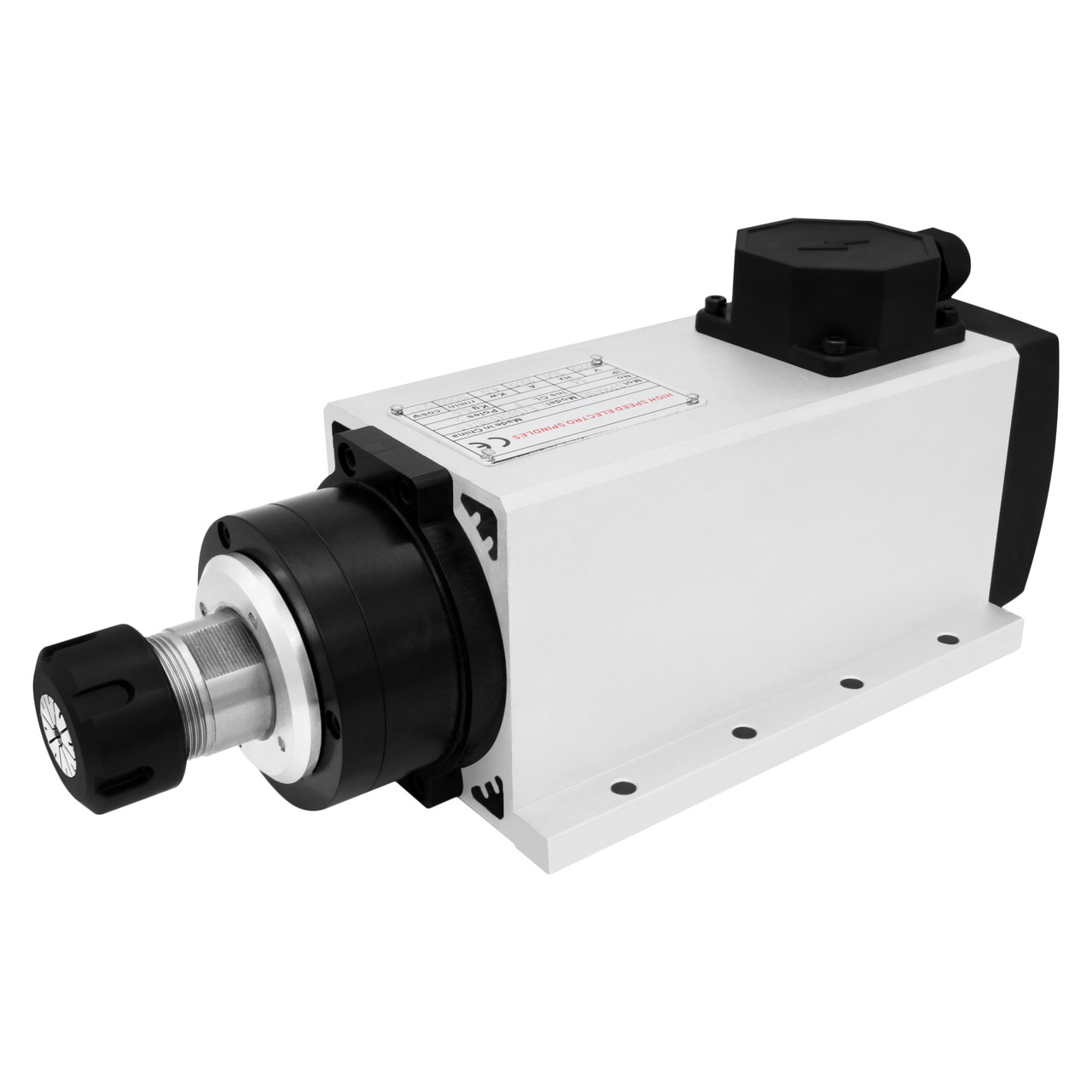

Шпиндель повітряне охолодження EYS8043-18/4.0 з фланцем (4 кВт, 220 В, 10 А, ER25)

Шпиндель 4 kw з повітряним охолодженням

Шпиндель призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затиску. Охолодження шпинделя здійснюється за рахунок вентилятора, який встановлено на валу двигуна. У процесі експлуатації необхідно стежить за чистотою повітряних каналів і уникати роботи на низьких оборотах, тому, що знижується ефективність роботи вентилятора. Якщо не дотримуватися цих умов це може привести до перегріву шпинделя. Конструкція шпинделя виконана на основі трифазного асинхронного двигуна з короткозамкненим ротором.

Для управління роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f=const), і зберігати постійний момент в робочому діапазоні оборотів. Підключення шпинделя до перетворювача частоти здійснюється за допомогою роз'єму. Кріплення шпинделя до плоскої поверхні верстата здійснюється за допомогою 8-ми болтів.

Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.

Характеристики:

- Потужність: 4kw;

- Напруга: 220V;

- Струм: 10 А;

- Частота: 300 Hz;

- Цанга: ER25;

- Охолодження: повітряне

- Швидкість: 18000 R/хв;

- Коефіцієнт потужності: 0.75;

- Число полюсів: 2;

- Клас ізоляції: F;

- Ступінь захисту: IP54;

- Підшипники: 2хС7005, 2хС7003

- Тип кріплення: площина

- Вага: 8.8 кг

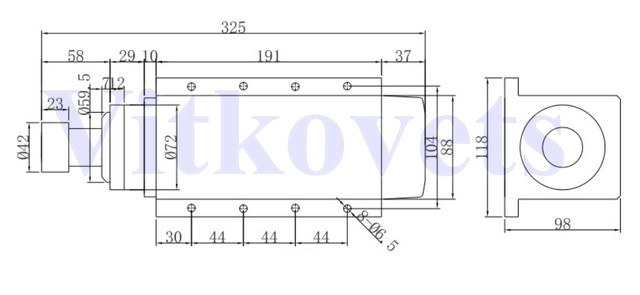

Розміри:

Інвертор на 4 кВт
