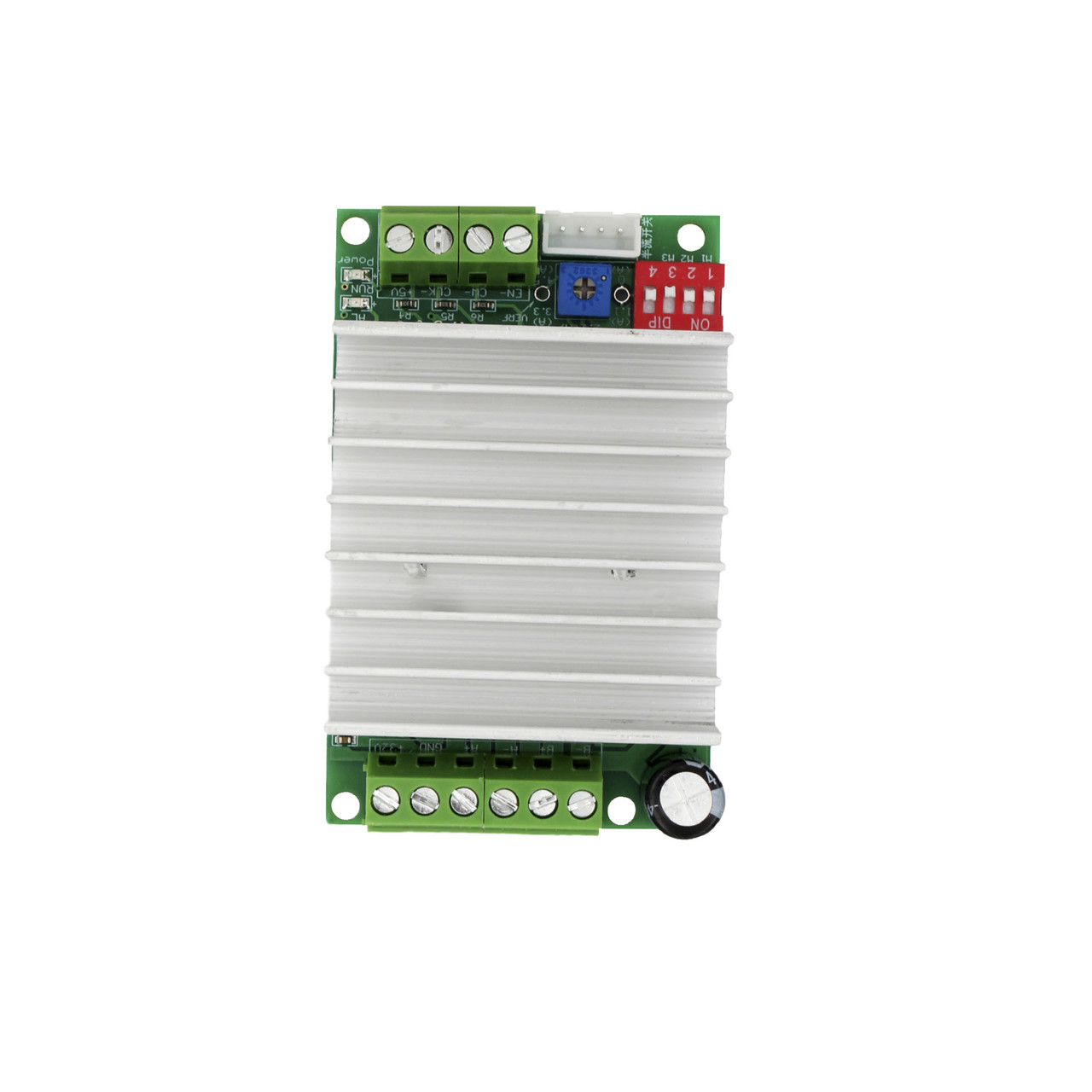

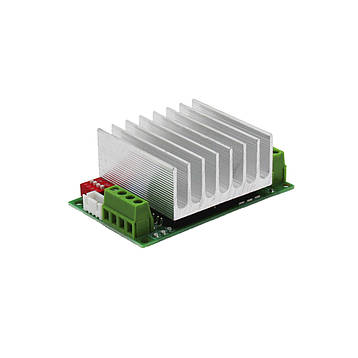

Драйвер крокового двигуна BL-TB6600-V1.2
Драйвер крокового двигуна BL - TB6600-V1.2 — створений на мікросхемі TB6600HG, це вдосконалена версія раніше популярного драйвера BL-TB6560- V2.0. Драйвер підходить для керування біполярними та уніполярними кроковими двигунами з робочим струмом до 4.5 А. Якщо порівняти з попередньою версією драйвера TB6560AHG, то вихідна потужність у TB6600HG виросла до 200 Вт, можна помітити чимале подвоєння потужності. Крім цього збільшилася максимальна робоча частота, були додані схеми захисту. Пристрій має інтелектуальне керування струмом і використовує модуляцію PWM, що дає змогу під'єднувати кроковий двигун будь-якої напруги та струм живлення до драйвера — на фіксованому рівні; сама мікросхема обмежує максимальний струм.
За співвідношенням ціна-якість драйвера BL - TB6600 широко використовується як для аматорських систем, так і для професійних систем ЧПК.
Характеристики:
- Вхідна напруга: від 8 до 50 В (рекомендовано 32 В);
- Вихідний струм: від 0,3 до 4,35 А (пік. 5А);
- Регулювання макс. струму крокового двигуна: 1,1А; 2,2А; 3,3А; 4,5 А;
- Макс.частота PWM (ШІМ): 200 кГц;
- Мікрокрок: 1; 2; 8; 16;
- Регулювання утримання струму: 50% або 100%;
- Наявність захисту від замикання;
- Робоча температура: -10 до +45˚С;
- Габаритні розміри: 80×50 × 29мм;
- Вага: 119 г
Інтерфейс:
Контактне з'єднання
Під'єднання
Під'єднання драйвера до контролера відбувається двома способами, які залежать від схемотехнічної роботи та конфігурації портів контролера.
Примітка:
Значення опору R_CLK, R_CW, R_EN залежать від напруги живлення VCC:
· При VCC = 5В, R_CLK = R_CW = R_EN = 0;
· При VCC = 12В, R_CLK = R_CW = 1кОм, R_EN = 1.5кОм;
· При VCC = 24В, R_CLK = R_CW = 2кОм, R_EN = 3кОм;
Комплект постачання:
1 х Драйвер крокового двигуна BL- TB6600-V1.2
Докладнішу інструкцію з експлуатації дивіться у вкладці "Специфікація"
Основні | |
---|---|
Габаритні розміри | 80×50×29мм |
Напруга живлення | від 8 до 50В |
Діапазон робочого струму | 0,5-4,5 А |
Частота сигналу | до 200 кГц |
Робоча температура | 10 до +45С |
Вага | 119 г |
Користувальницькі характеристики | |
Струм (A) | 5 |
