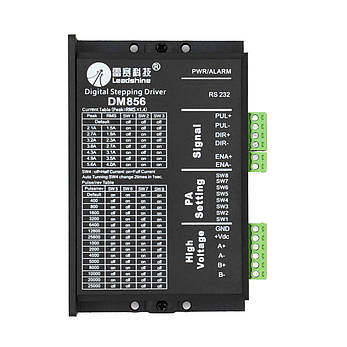

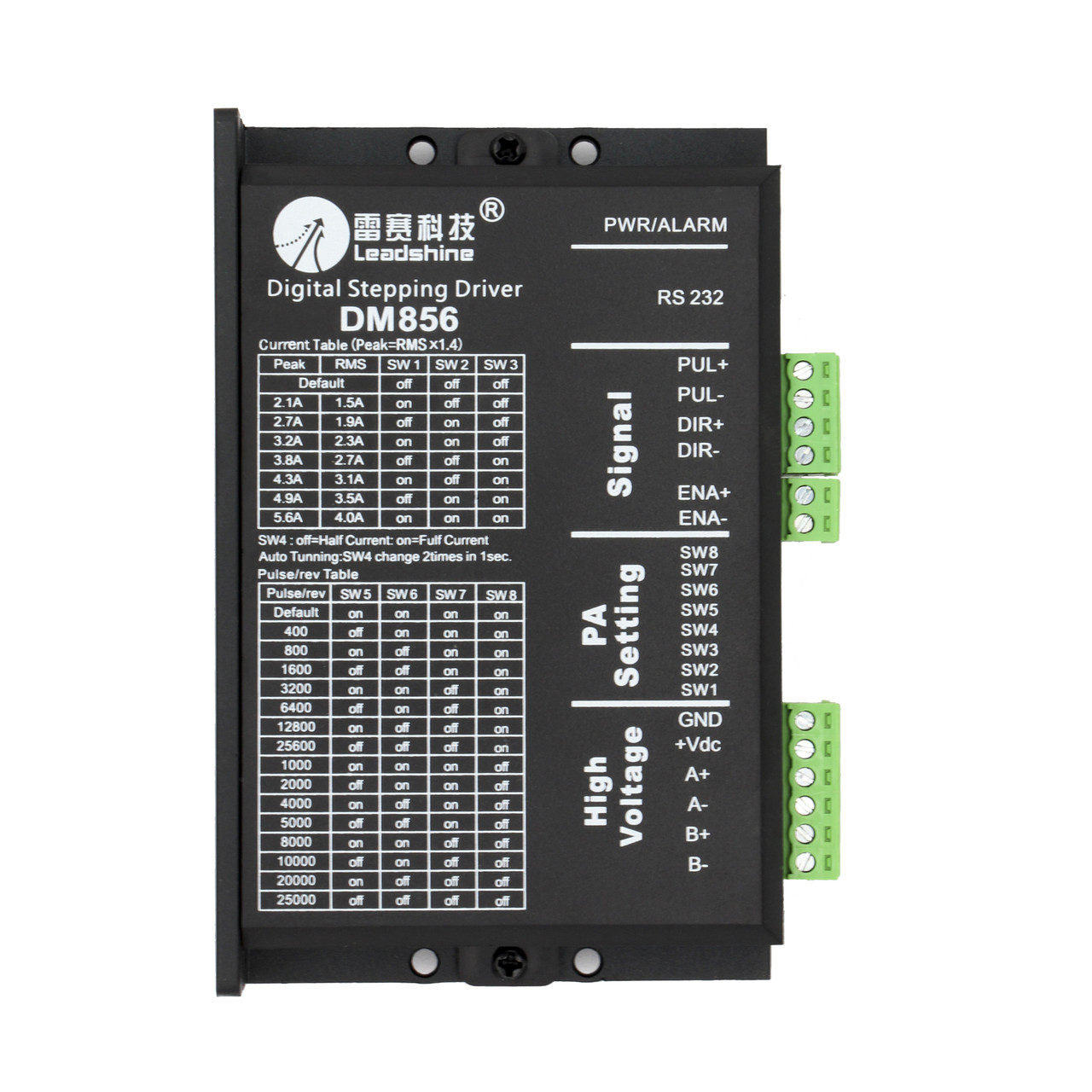

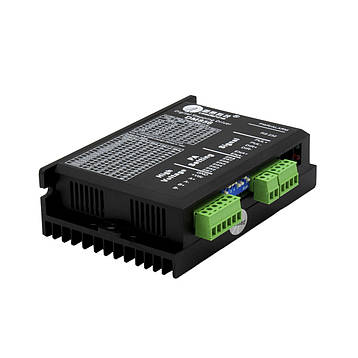

Цифровий драйвер DM856 Leadshine

DM856 - цифровий драйвер, заснований  на DSP з удосконаленим алгоритмом керування. Драйвер крокового двигуна має повноцінний цифровий сигнальний процесор, який забезпечує широкий набір функцій керування, налаштувань і контролю. Пристрій має стабільні робочі характеристики; унікальну технологію плавного руху,  КД- двигуни з драйвером можуть працювати з набагато меншим шумом, нижчим нагріванням, порівнюючи з іншими драйверами, представленими на ринку. Драйвер має технологію самоналаштування онлайн, тому він може автоматично згенерувати оптимальні параметри для різних двигунів і тим самим забезпечить високу продуктивність.

Підходить для широкого спектра крокових двигунів, від NEMA 17 до NEMA34. Порівнюючи з DM556,  драйвер DM856 забезпечує великий діапазон напруги та вищий вихідний струм, здатний керувати великою кількістю крокових двигунів.

Драйвер DM856 фірми Leadshine широко використовується  в пакувальному, топографічному, маркувальному обладнанні, у вузлах верстатів із ЧПК (ЧПУ). Пристрій ефективний для обладнання, що вимагає низького рівня вібрації й шуму; якість і надійність  складання Leadshine дадуть Вам змогу не турбуватися про  пропуски і "глюки", зависання Вашої електроніки.

Як бачимо, такий цифровий драйвер  буде кращою від звичайного, попри трохи вищу вартість, позаяк натомість ми отримуємо більше функцій, які несуттєві в звичайних аналогових драйверів.

Особливості та характеристики:

- Висока продуктивність;

- напруги живлення до +80 VDC постійного струму;

- вихідний струм від 0,5 до 5,6;

- частота вхідного імпульсу до 200 кГц;

- функція антирезонансу, завдяки якій забезпечується оптимальний момент і низький рівень вібрації на резонансних частотах;

- підходить для 2-х і 4-фазних двигунів;

- мікрокрок (16 режимів роботи, максимум 25600 імпульсів на оберт);

- захист від перенапруги, перевантаження за струмом, захист від  помилок;

- оптоізольовані диференціальні входи;

- зменшення струму в режимі утримання;

- під'єднання до паралельного порту ПК через інтерфейсну плату або мікроконтролер;

- TTL-сумісний і оптично ізольований вхід;

- автоматичне зменшення холостого ходу;

- підтримка режимів PUL/DIR і CW/CCW;

- технологія мультистепера,  дає змогу збільшити низьку роздільну здатність імпульсів кроку на вході, а також збільшує кількість мікрокроків на виході драйвера;

- маса 280 г;

- габаритні розміри: 118х75х34 мм

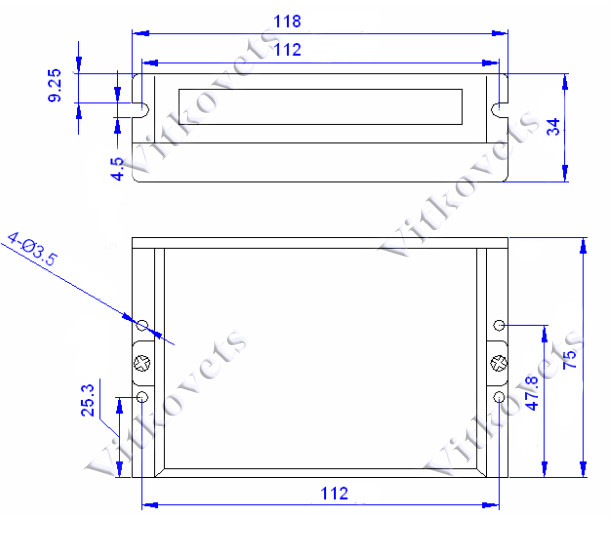

Розміри:

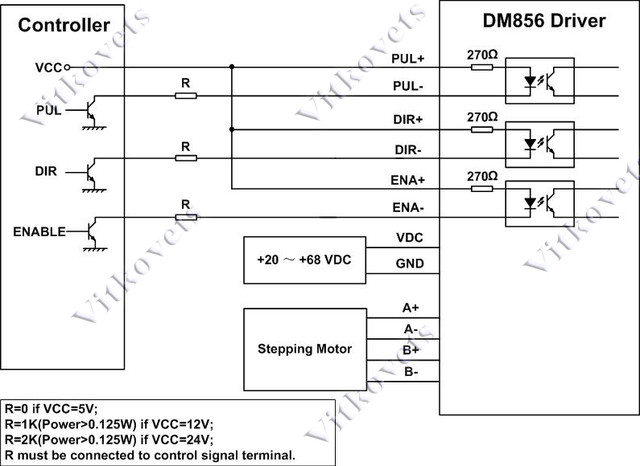

Під'єднання:

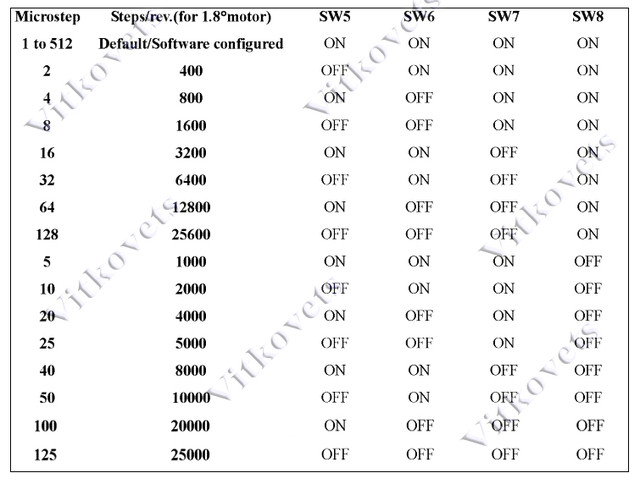

Налаштування мікрокроку:

Налаштування струму:

Докладніше  інструкцію з експлуатації дивіться у вкладці "Специфікація"
