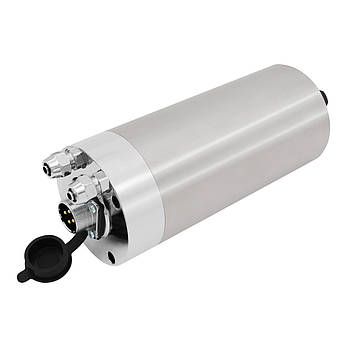

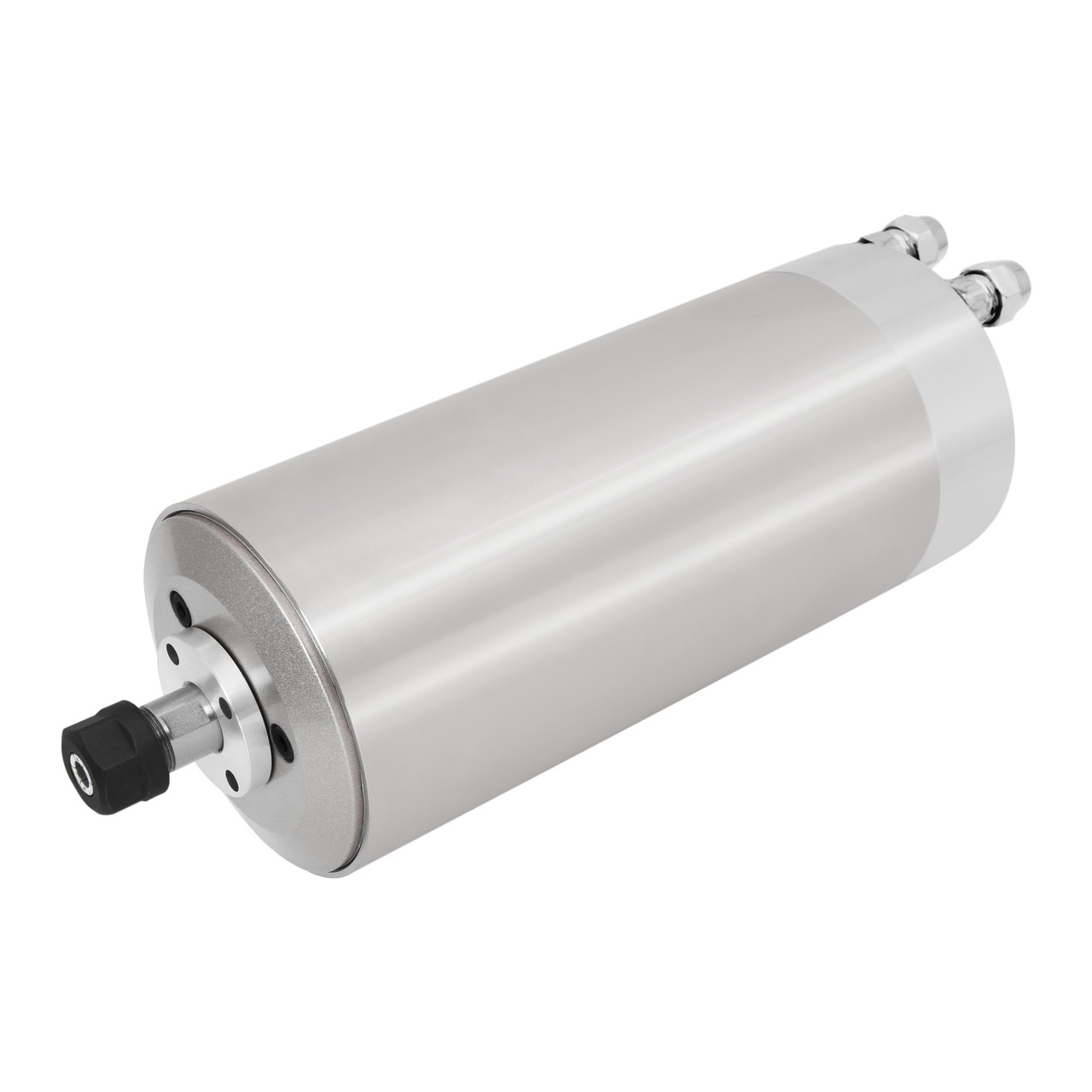

Шпиндель з водяним охолодженням GDZ-80-1.5 Ø80X188 (1.5 кВт, 220 В, 5 А, ER11) для фрезерного верстата з ЧПК
Трифазний циліндричний шпиндель діаметром 80 мм з водяним охолодженням GDZ-80-1.5 Ø80X188 для фрезерного верстата з ЧПК
GDZ-80-1.5 Ø80X188 - високошвидкісний трифазний шпиндель потужністю 1.5 кВт з примусовим рідинним охолодженням, який застосовується в верстатах з ЧПК для неглибокої обробки дерева, пластику та м'яких металів. Електродвигун даної моделі оснащений трьома високообертовими металевими підшипниками, які не потребують обслуговування. Процес зниження їх температурного режиму здійснюється за рахунок циркуляції рідини (дистильована вода або антифриз) всередині корпусу шпинделя.
Встановлення інструменту виконується ручним способом - фреза монтується в цанговий затискач і фіксується гайкою. Управління шпинделем здійснюється за допомогою перетворювача частоти.
GDZ-80-1.5 Ø80X188 в основному використовується на деревообробних фрезерно-гравіювальних верстатах, проте може застосовуватися і в іншому обладнанні.
Переваги шпинделя з рідинним охолодженням:
У порівнянні з повітряним охолодженням, шпиндель з рідинним охолодженням, як правило, має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам ріжучий інструмент працює тихо. Електродвигун має циліндричну форму корпусу, тому кріпиться за допомогою спеціального кронштейна, що дозволяє легко регулювати його висоту і розширити можливості верстата при роботі з довгими фрезами і високими заготовками.
Недоліки шпинделя з рідинним охолодженням:
До недоліків можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, вентилятор, радіатор, бачок і трубки. Також шпиндель з водяним охолодженням має небезпеку появи корозії всередині корпусу.
Технічні характеристики:
Модель: GDZ-80-1.5 Ø80X188
Тип приводу: асинхронний
Тип охолодження: рідинне (водяне)
Форма корпусу: циліндр
Тип кріплення: кронштейн
Діаметр: 80 мм
Потужність: 1.5 кВт
Кількість фаз: 3
Кількість полюсів: 2
Напруга живлення: 220 В
Струм: 5 А
Частота: 400 Гц
Максимальна швидкість: 24 000 об/хв
Мінімальна швидкість: 6 000 об/хв
Крутний момент: 0.62 Нм
Конус: ER11
Модель гайки: ER11-А (М14х0.75)
Радіальне биття: ≤0.02 мм
Підшипники: 2х7002C P4, 1х7002C P4
Максимальна робоча температура підшипникової опори: +65 °С
Клас захисту: ІР54
Вага нетто: 4.05 кг
Стан: новий
Гарантійний термін: 6 місяців

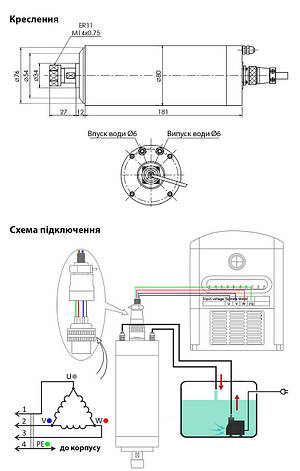

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно провести його налаштування. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).
Мінімальна швидкість обертання шпинделя, що рекомендується, становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегріву шпинделя і як наслідок його вихід з ладу. Температура підшипникової опори не повинна перевищувати 65-66°С.
Використовуйте відповідний насос для циркуляції рідини, що охолоджує, оскільки частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, в якому погано захищені електричні з'єднання.
Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі види трубок можуть втрачати форму при температурі вище +40˚С).
- Шпиндель GDZ-80-1.5 Ø80X188
- Роз'єм для підключення WP20-4
- Цанга ER11 6 мм
Інвертор H100-1.5S2-1B, 1.5 kW, 7 A, 220 V

Кронштейн для кріплення шпинделя 80 мм
Притиск для шпинделя 80 мм

Роз'єм WP20-4 для шпинделя

Кабель мідний багатожильний екранований TRVVP 4x1.5

Помпа водяна занурювальна FK-3.2m 75 Вт

Трубка для охолоджувальної рідини 5.5х8

Комплект радіально-упорних дуплексних підшипників H7002C 2RZ P4 DTA
Шпиндельний радіально-упорний кульковий підшипник 7002С P4

Щітка - насадка на шпиндель діаметром 80 мм
Набір цанг ER11 14 штук 0.5-7

Гайка ER11-A М14х0,75

Системи охолодження (трубки для подачі СОЖ, вентилятори, радіатори тощо)
Дивіться всі наші оголошення
- Каталог товарів
- Верстати
- Оснащення для верстатів
- Системи охолодження та вентиляції
- Контролери
- Електродвигуни
- Драйвери крокового двигуна
- Драйвери та крокові двигуни з енкодером
- Серводвигуни із серводрайверами
- Блоки харчування
- Шпинделі
- Інвертори
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- Лінійні напрямні та підшипники
- Передачі
- Системи мастила напрямних та передач
- Механіка
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладач)
- Фрези
- Алюмінієвий профіль
- Пневматика
Основні | |
---|---|
Країна виробник | Китай |
Стан | Новий |
Вага | 4.05 г |
Діаметр | 80 мм |
Користувацькі характеристики | |
Частота | 400 Гц Гц |
Максимальна швидкість | 24 000 об/мин |
Кількість в упаковці | 1 шт. |
Обробка матеріалу | Фанера, Пластик, Дерево, МДФ, ЛДСП, Ламінат, М'яка деревина, Алюміній |
Модель | GDZ-80-1.5 Ø80X188 |
Цанга | ER11 |
Модель гайки | ER11-А (М14х0.75) |
Вхідна напруга (В) | 220 |
Корпус | круглий |
Максимальна робоча температура підшипникової опори | +65 °С |
Радіальне биття | 02 мм |
Підшипники | 2х7002C P4, 1х7002C P4 |
Крутний момент | 0.62 Нм |
Потужність, Вт | 1500 |
Тип міцності | кронштейн |
Мінімальна швидкість | 6 000 об/мин |
Конус | ER11 |
Номінальний струм | 5 А |
Кількість фаз | 3 |
Система охолодження двигуна | Водяна |
Потужність | 1.5 кВт |
Тип двигуна | Асинхронні |
Кількість полюсів | 2 Штука. |
Матеріал корпусу | Метал |
Ступінь захисту IP | 54 |
