Шпиндель для ЧПК 2,2 kw, ER25, повітряне охолодження, 4 керамічні підшипники, точність 0,01мм
Високошвидкісний шпиндель 2,2 kw, ER25 типу GDZ93×82 2.2KW з повітряним охолодженням і ручною зміною інструмента, аналог італійських ELTE и HSD. Шпиндель зроблений на основі трифазного асинхронного двигуна з короткозамкнутим ротором. Вал шпинделя та ротор є єдиною конструкцією, встановленою на радіально-упорні підшипники: верхня група підшипників: 2×7002DT; нижня група підшипників: 2×7007DB. Шпиндель обладнаний цанговим затискачем розміру ER25, під стандарт цанги DIN6499
Охолодження шпинделя відбувається завдяки повітряному потоку, створюваному крильчаткою, розміщеній усередині верхньої кришки корпусу. Перевага повітряного охолодження шпинделя полягає в простоті конструкції та відсутності системи охолодження й трубок. Однак під час експлуатації шпинделя з повітряним охолодженням необхідно стежити за чистотою повітряних каналів і уникати роботи на низьких обертах через зниження ефективності роботи вентилятора. Не виконувати цих умов може призвести до перегрівання шпинделя

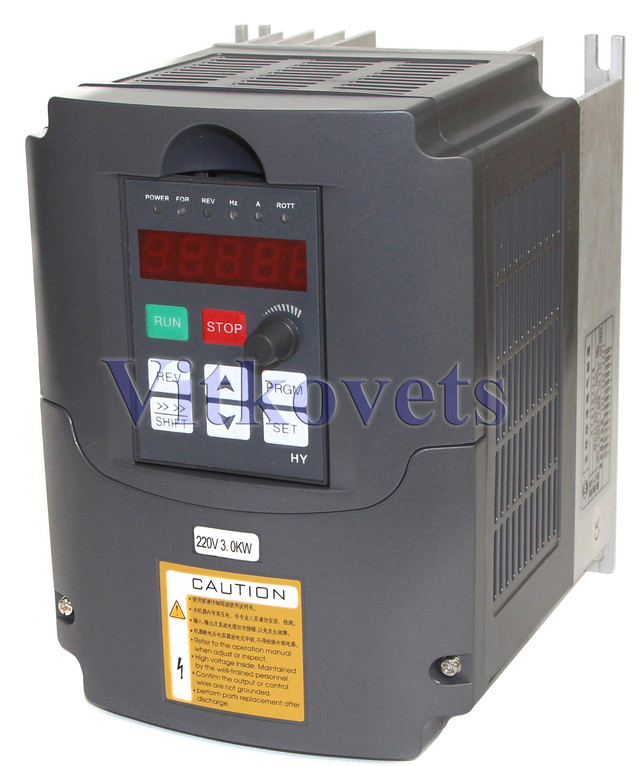

Для керування двигуном шпинделя необхідно використовувати високочастотний інвертор для асинхронного двигуна, що працює в режимі скалярного або векторного керування. Під'єднання шпинделя до інвертора відбувається за допомогою роз'єму з 4 контактами. Інвертор має бути налаштований під цей шпиндель для забезпечення найкориснішого режиму роботи.
Шпиндель 2.2KW з повітряним охолодженням обробляє найрізноманітніші матеріали, як-от пластики, дерево, МДФ, фанеру, композити, алюміній, мідь, латунь і різні типи сталей, знаходить часте застосування на портальних і консольних фрезерних, гравієнтовних і розкроєних верстатах із числовим програмним керуванням (ЧПК), однак може використовуватися й в інших галузях промисловості
Високошвидкісний;
4 термостійкі керамічні підшипники, які розраховані на високі оберти та не потребують додаткового змащення;
висока точність (в межах 0,01 мм).
Характеристики:
· Тип: GDZ93×82-2.2kw
· Охолодження: повітряне
· Потужність: 2,2 кВт
· Напруга: 220 В
· Номінальний струм: 5.5/10A
· Крутний момент: 1.21 N.m
· Частота: 300 Гц
· Швидкість: 18000 обертів за хвилину
· Цанговий затискач: ER25
· Верхня група підшипників: 2×7002DT
· Нижня група підшипників: 2×7007DB
· Тип змащення: консистентна
· Биття: від 0.01...0.02мм
· Довжина: 300.5мм
· Ширина: 120 мм
· Тип кріплення: площина
· Кріплення: 7 болтів М6
· Форма корпусу шпинделя: прямокутна
· Вага: 8 кг

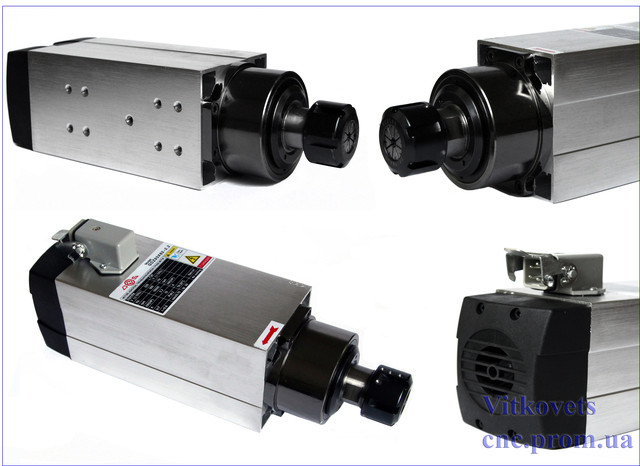

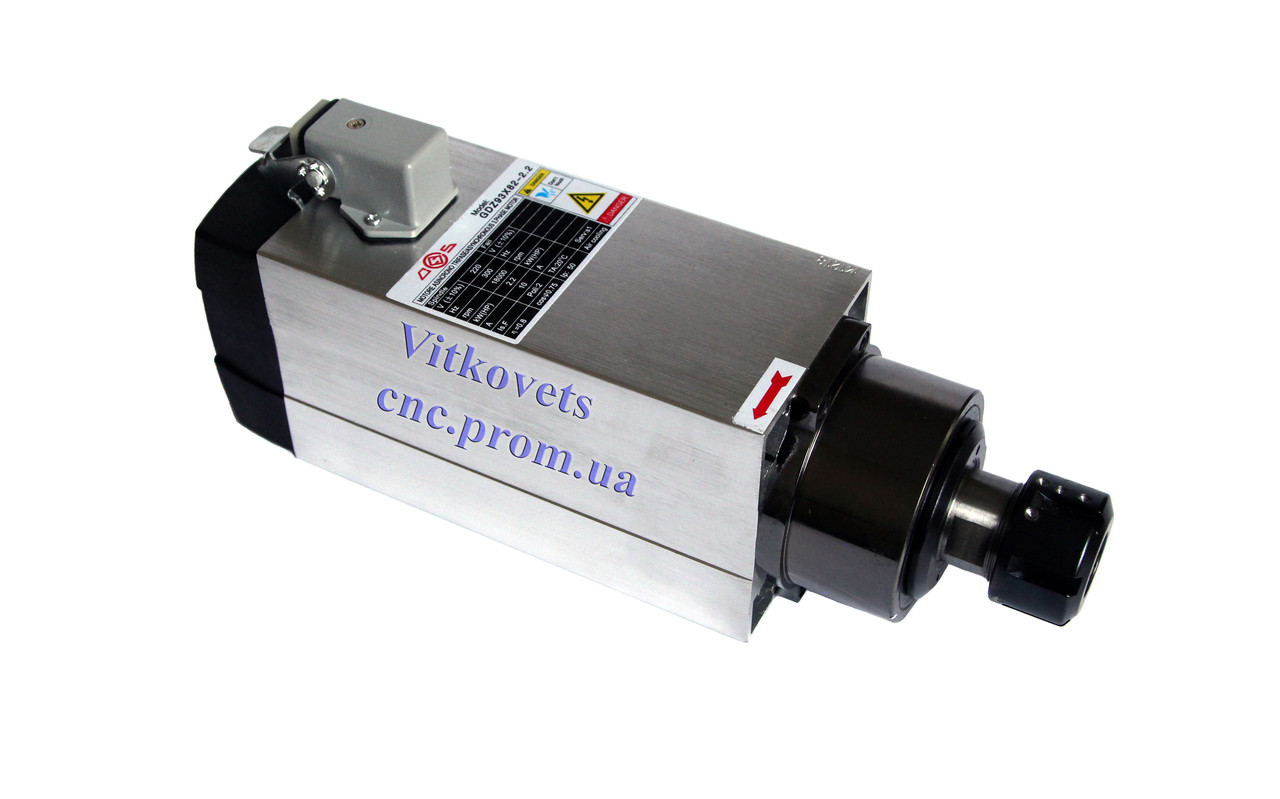

Зовнішній вигляд:

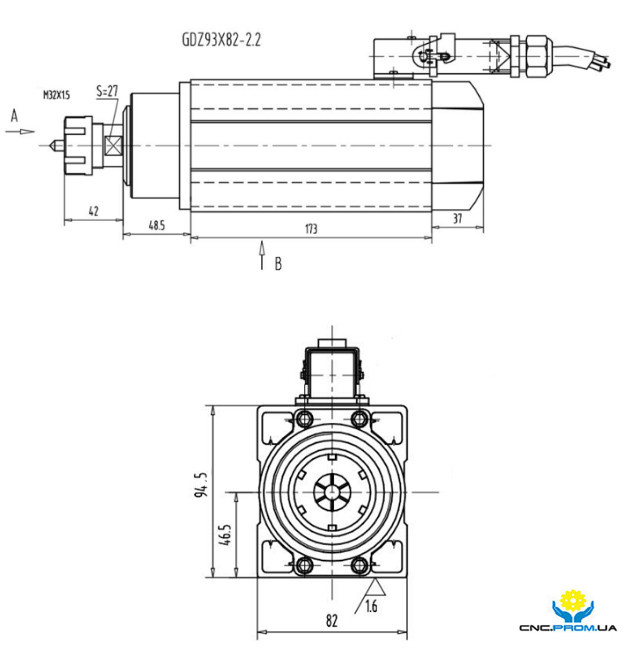

Розміри:

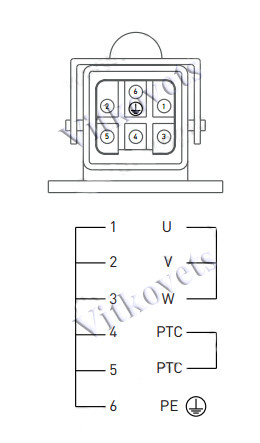

Роз'єм шпинделя:
Важливо!!!!
Перш ніж приєднати шпиндель до частотника, необхідно налаштувати інвертор. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).
Основні | |
---|---|
Стан | Новий |
Ширина | 120 мм |
Довжина | 300 мм |
Технічні характеристики | |
Частота | 300Гц Гц |
Цанговий патрон | ER25 |
Потужність | 2.2 кВт |
Швидкість обертання(об./мін.) | 18000 |
Робоча напруга: | 220В/380В |
Биття | від 0.01...0.02 мм |
Підшипники | верхня група підшипників: 2×7002DT; нижня група підшипників: 2×7007DB |
Користувальницькі характеристики | |
Цанга | ER25 |
Потужність (Вт) | 2200 |
Вхідна напруга (В) | 220 |
Корпус | квадратний |
