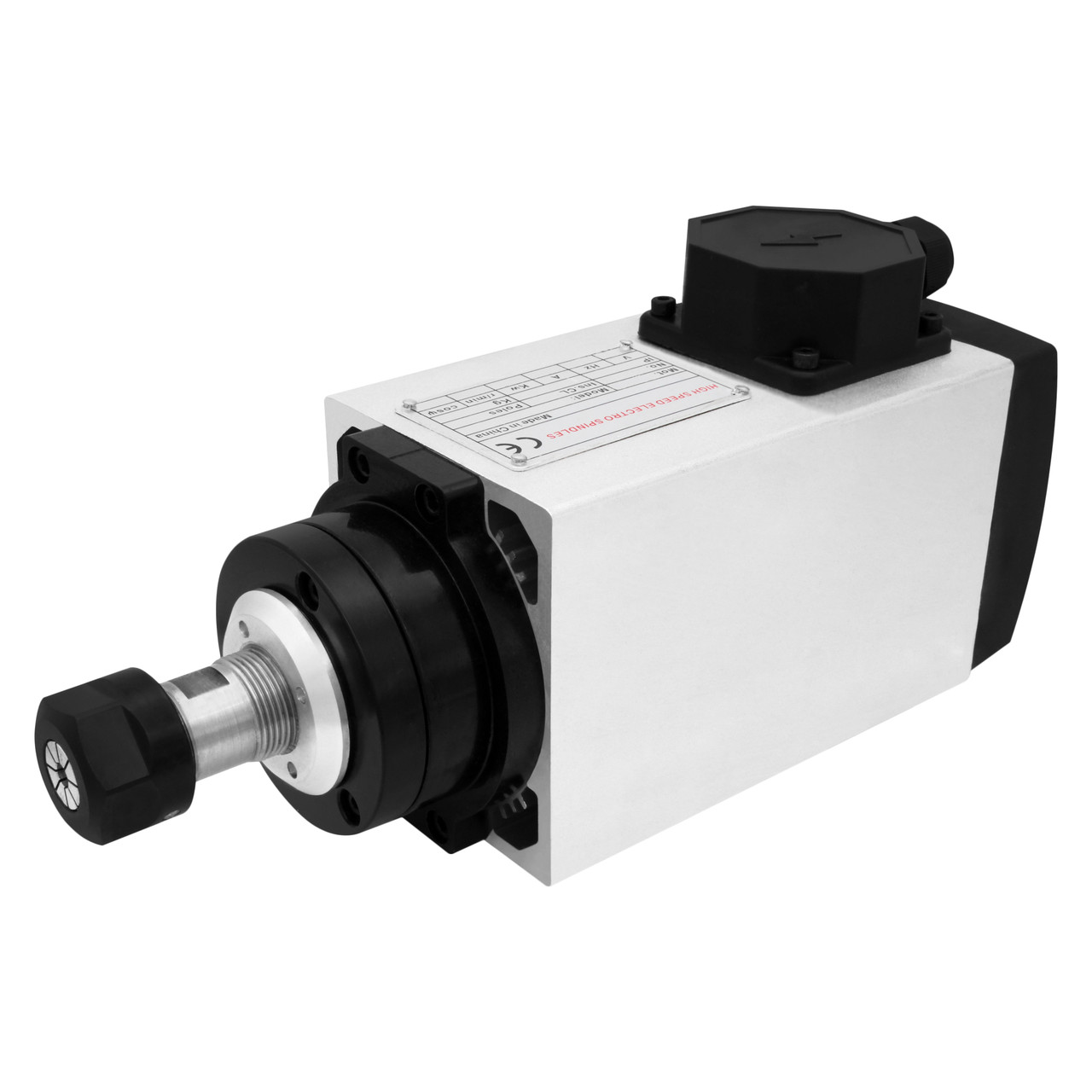

Шпиндель повітряне охолодження EYS8043-18/3.0 (3 кВт, 220 В, 10 А, ER20)
Шпиндель 3 kw з повітряним охолодженням і німецькими підшипниками, сертифікат якості ISO9001
Шпиндель призначений для високопродуктивного свердління, фрезерування, гравіювання. Застосовується на портальних фрезерних верстатах, деревообробних центрах, однак може використовуватися і в інших областях. Установка інструменту здійснюється ручним способом, за допомогою відповідного добре відбалансованого цангового затиску. Охолодження шпинделя здійснюється за рахунок вентилятора, який встановлено на валу двигуна. У процесі експлуатації необхідно стежить за чистотою повітряних каналів і уникати роботи на низьких оборотах, тому, що знижується ефективність роботи вентилятора. Якщо не дотримуватися цих умов це може привести до перегріву шпинделя. Конструкція шпинделя виконана на основі трифазного асинхронного двигуна з короткозамкненим ротором.
Для управління роботою двигуном шпинделя необхідно використовувати перетворювач частоти (інвертор) у скалярному режимі (U/f=const), і зберігати постійний момент в робочому діапазоні оборотів. Підключення шпинделя до перетворювача частоти здійснюється за допомогою роз'єму. Кріплення шпинделя до плоскої поверхні верстата здійснюється за допомогою 6-х болтів М5.
Примітка: Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.
Характеристики:
- Потужність: 3kw;
- Напруга: 220V;
- Струм: 10 А;
- Частота: 300 Hz;
- Цанга: ER20;
- Охолодження: повітряне
- Швидкість: 18000 R/хв;
- Коефіцієнт потужності: 0.75;
- Число полюсів: 2;
- Клас ізоляції: F;
- Ступінь захисту: IP54;
- Підшипники: 2X7005, 2X7003
- Тип кріплення: площина
- Вага: 7 кг

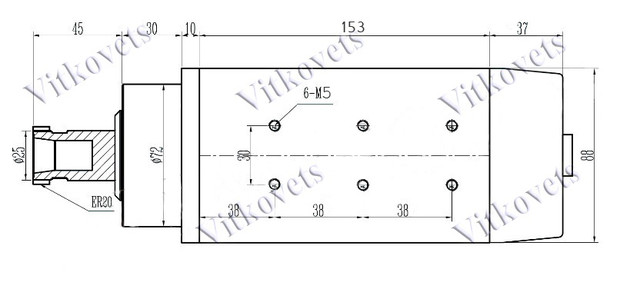

Розміри:
Шпинделі з повітряним охолодженням використовуються для обробки відносно м'яких матеріалів - дерева, фанери, МДФ, пластмаси, композитів, а також для обробки кольорових металів. Переваги шпинделя з повітряним охолодженням перед водяними - робота з ними значно простіше, їм не потрібні помпи (насоси) і трубок підведення/відведення рідини, а потік повітря видуває стружку із зони різання, в ряд моделей вбудовані датчики перегріву. До недоліків можна віднести - обороти повітряних шпинделів обмежені знизу (охолодження крильчаткою, встановленої на ротор вимагає обертів не нижче 8000-10000 об/хв), повітряні шпинделі сильніше нагріваються при роботі, що викликає подовження ротора в процесі роботи, сорочка охолодження може накопичувати стружку і вимагати постійної чистки.
Важливо!!!
Перш ніж під'єднати шпиндель до частотнику, необхідно провести настройку інвертора. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).
До цього шпинделю у нас можна придбати:
Інвертор на 3 кВт

Дивіться всі наші оголошення, у нас є:
– Контролери на 3,4,5 координат
– Одноканальні драйвера
– Крокові двигуни різної потужності
– Блоки живлення
– Шпинделі
– Інвертори
– Верстати з ЧПК
Основні | |
---|---|
Вага | 7 г |
Стан | Новий |
Ширина | 88 мм |
Потужність | 3 кВт |
Користувальницькі характеристики | |
Частота | 300 Гц |
Робоча напруга | 220 В |
Швидкість обертання | 18000 про./мін. |
Биття | 0.05 мм. |
Цанговий патрон | ER20 |
Кількість підшипників | 4 шт. |
Загальна довжина | 275 мм |
Підшипники | С7005 (2шт) С7003 (2шт) |
Цанга | ER20 |
Потужність (Вт) | 3000 |
Вхідна напруга (В) | 220 |
Корпус | квадратний |
