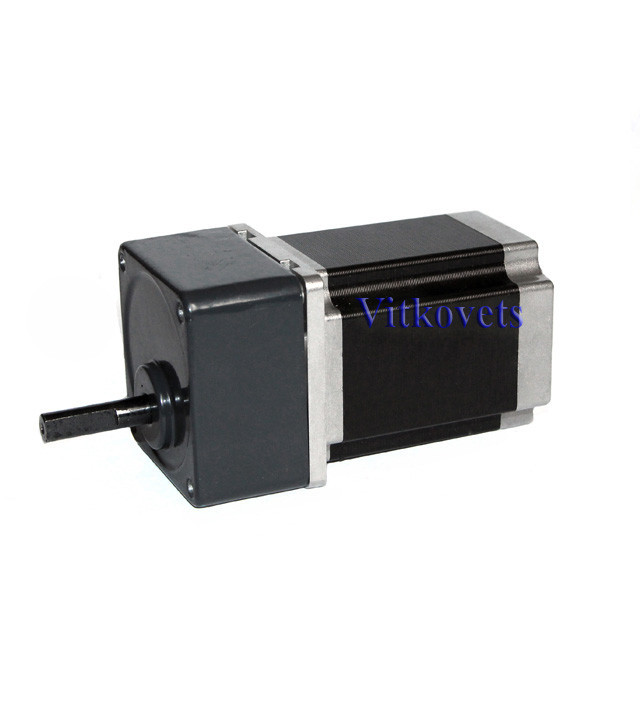

Кроковий двигун 57HBP76AL4 c редуктором (коефіцієнт редукції 1:10)

Редуктор є надійним механічним пристроєм, має високий ресурс експлуатації, служить для перетворення механічної енергії з одними параметрами в механічну енергію з іншими (необхідними) параметрами.

Циліндричний редуктор застосовують для зниження частоти обертання і збільшення м

оменту приводних двигунів при особливо складних режимах роботи, для передачі та перетворення великих потужностей.
Характеристики:
Модель двигуна: 57HBP76AL4
Тип двигуна: кроковий двигун
Тип редуктора: циліндричний
Кількість фаз: 2
Споживаний струм: 3 А
Діаметр вала: 8
Тип фланця    NEMA 23 (57 мм)
Опір ізоляції: 100MΩ, 500VDC
Мінімальна робоча температура:    -20 (град.)
Максимальна робоча температура: +80 (град.)
Крутний момент (Нм): 1.8
Люфт вихідного валу редуктора: до 1°
Індуктивність фази, мГн: 3,5
Передавальне число: 1:10
Крутний момент мотора (без редуктора): 1.8 Нм
Крутний момент: 18 Нм
Довжина крокового двигуна з редуктором: 108 мм
Довжина валу (на виході з редуктора): 29 мм
Довжина крокового двигуна: 76 мм
Вага (мотор +редуктор): 1,4 кг

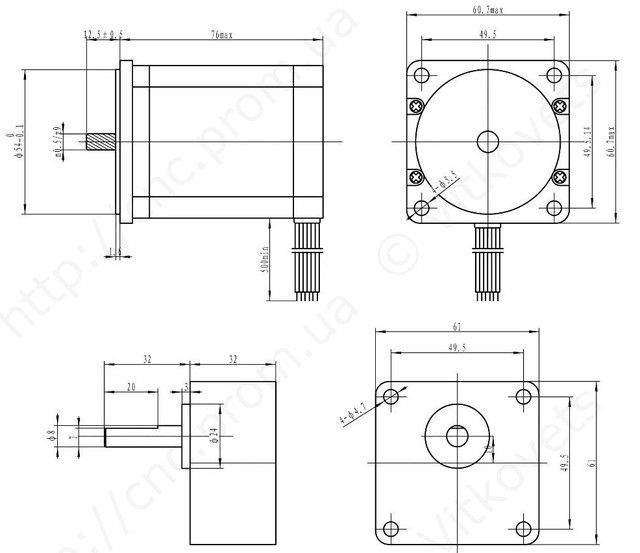

Габаритні розміри:

Схема підключення:

Інтерфейсна плата з повною опторазвязкой порту LPT на 5 осей ЧПК

Інтерфейсна плата LPT на 5 координат BL-MACH-V1.1

ЧПК контролер Mach3 USB ST-USB STB4100 на 4 координати

Генератор імпульсів крокового двигуна

Драйвер крокового двигуна ВL-TB6560 V2.0 3,5 А

Драйвер крокового двигуна BL-TB6600-V1.2

Драйвер крокового двигуна TB6600 4,5 А

Драйвер контролер крокового двигуна CW5045 ЧПК CNC 4.5 A

Цифровий драйвер крокового двигуна DM556D 5,6 А

Імпульсний блок живлення 24V 6A 145W  (Для роботи двигуна на малих обертах)

Джерело живлення 27V 5.3 А 145W для ЧПК  (Для роботи двигуна на середніх оборотах)

Блок живлення 36V 6,9 А 250W  (Для роботи двигуна на високих оборотах)
