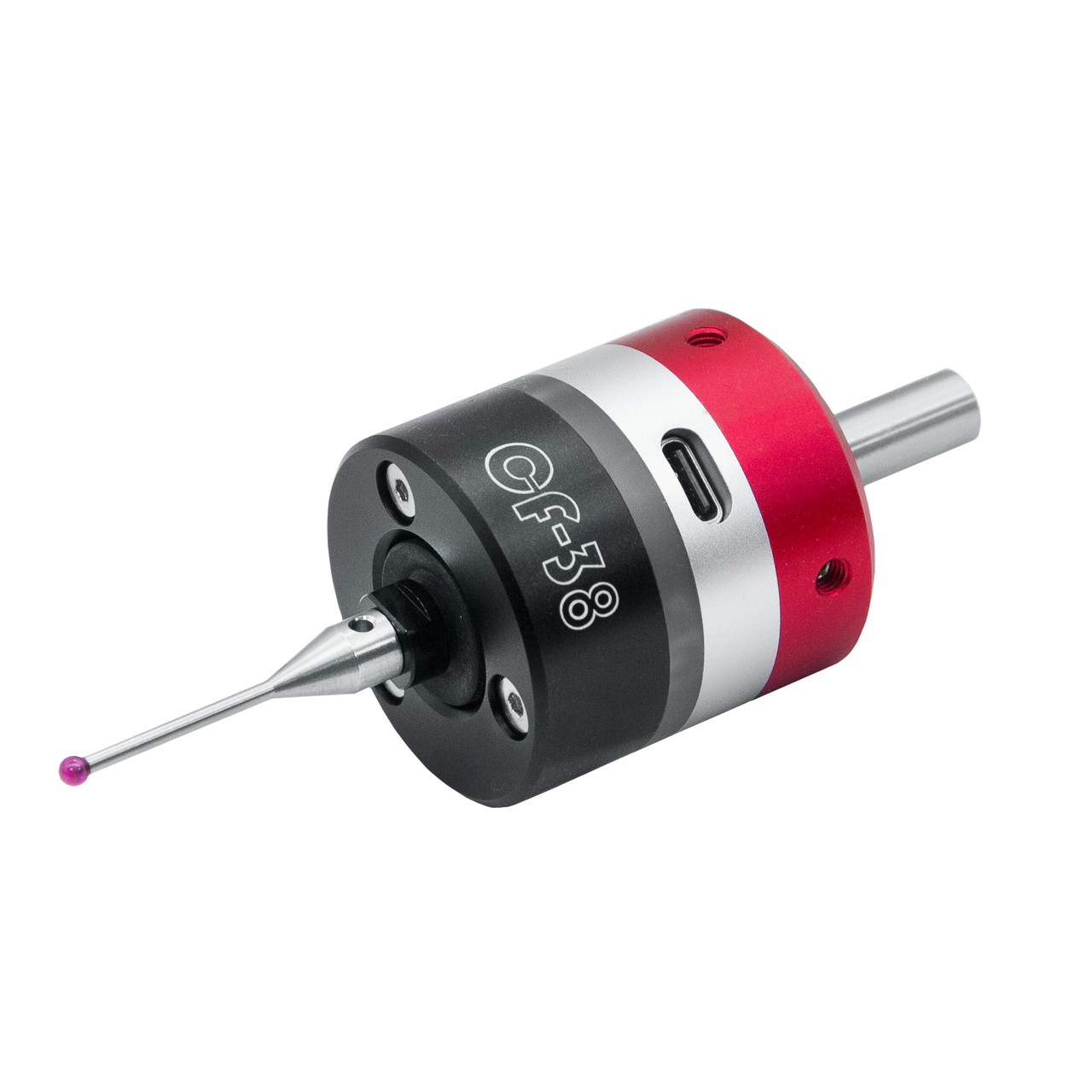

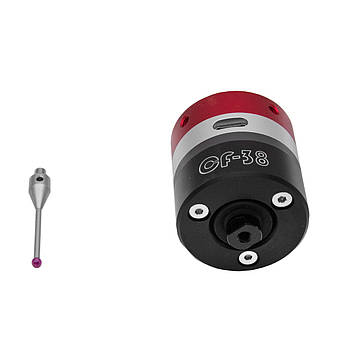

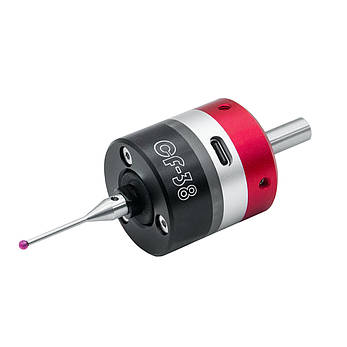

CF-38 — це 3D тригерний зонд-краєшукач призначений для верстатів з ЧПК. Його головна задача — автоматично визначати край, центр або висоту заготовки у трьох координатах (X, Y, Z), щоб правильно встановити нульові точки перед обробкою.

Цей пристрій розроблений таким чином, щоб бути міцним і точним у промислових умовах: він має водонепроникний та пилонепроникний корпус, а критичні контакти оброблені покриттям для зменшення зносу та окиснення.

Однією з ключових характеристик є точність повторного позиціювання — 0,005 мм. Це означає, що зонд повертається до тієї ж точки з дуже малою похибкою. Допустимий кут нахилу у площині XY: ±20°; у напрямку Z — хід +2,5 мм.

Зонд використовує тверді матеріали — робочий стержень часто виготовляють із вольфрамової сталі, а наконечник — рубіновий шар або рубіновий кульковий елемент. Це дозволяє витримати багато циклів контакту і мінімізувати знос.

CF-38 використовується у верстатних системах з ЧПК — його можна використовувати в гравірувальних верстатах, фрезерних центрах, токарнях із функцією фрезерування. Він дозволяє прискорити процес нульового налаштування, зменшити людський фактор і підвищити точність обробки.

Після монтажу зонда важливо точно виставити його щодо осей, усунути биття наконечника і переконатися, що зонд реагує стабільно та повторювано. Корпус зонда потрібно зафіксувати при встановленні, щоб не пошкодити внутрішні механізми.

Характеристики:

Модель: CF-38

Точність позиціонування: ≥ 0,005

Напрямок зонда: ± X ± Y + Z

Захисний хід зонда: площина X.Y ± 20°, напрямок Z + 2,5 мм

Термін служби тригера: ≤ 3 мільйони разів

Джерело живлення: кнопкова батарейка CR1632, 3 V

Габаритні розміри: 105х38

Довжина кабелю Туре-С: 194 см

Вага: 155 г

Встановлення:

Інтерфейс зонда має канавку під гайковий ключ. Під час встановлення зонда посадкове місце зонда необхідно затиснути, щоб запобігти його обертанню, інакше внутрішні частини зонда можуть бути пошкоджені.

Заміна батареї:

Спочатку вийміть гумову заглушку батареї, потім вийміть батарею пінцетом і встановіть нову батарею відповідно до позначки "±" збоку. Після заміни, щільно закрийте гумову заглушку акумулятора.

Регулювання центрального відхилення:

Чорні гвинти (4 шт)- регулювальні;
срібні гвинти (2 шт) - фіксувальні
Використовуйте циферблатний індикатор, щоб виміряти биття кульки зонда та відрегулюйте биття на 0.

Розміри виробу:

• Трикоординатний прецизійний зонд CF-38 (1 шт.)
• Роз’єм Type-C (1 шт)
