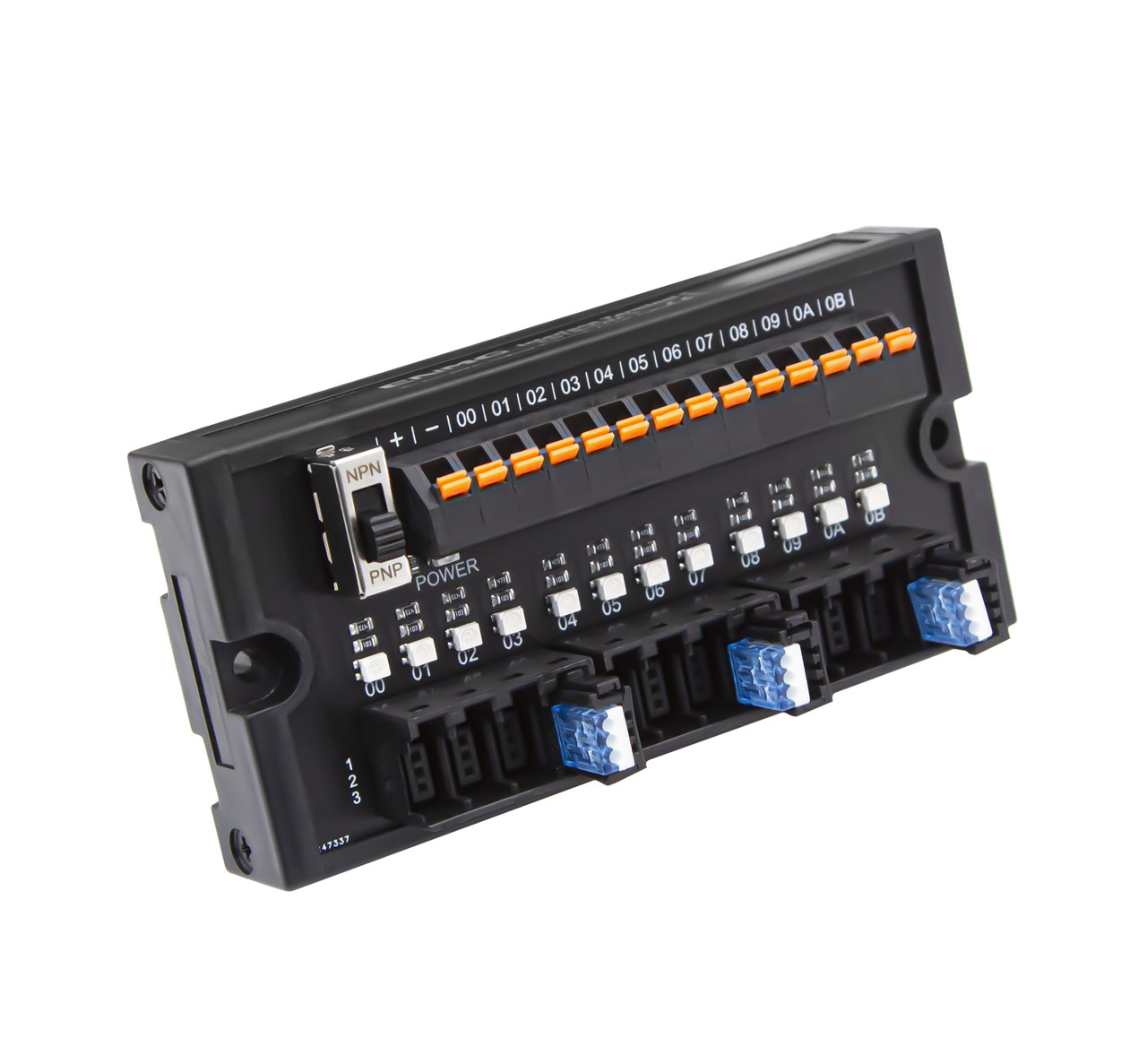

Клемний блок датчика ESTB-12M-3, розподільник сигналів датчиків, 12 каналів

Клемний блок датчика ESTB-12M-3, розподільник сигналів датчиків

Клемний блок ESTB-12M-3 — це компактний модуль розподілу сигналів від промислових датчиків, призначений для підключення до програмованих логічних контролерів (ПЛК) або модулів введення/виведення.
Забезпечує швидке й акуратне підключення 2- та 3-провідних датчиків типу NPN або PNP, упорядковує проводку й підвищує зручність обслуговування систем автоматики.

Блок часто використовується у виробничих лініях, верстатах, пакувальних машинах, транспортних системах, де застосовується кілька індуктивних, оптичних чи ємнісних датчиків, підключених до ПЛК.

Функції та переваги:

• Дає можливість швидко під'єднати до ПЛК до 12 датчиків або виконавчих елементів без складної розводки.
• Сумісний як з PNP, так і з NPN схемами — не потрібно окремих адаптерів.
• Живлення та сигнали датчиків виведені на зручні клеми з маркуванням.
• Можливість підключення датчиків з індикацією стану (LED).
• Підходить для різних типів датчиків — індуктивних, оптичних, ємнісних, магнітних тощо.
• Зменшує кількість з’єднань усередині шафи, робить систему охайнішою і легшою для обслуговування.

Технічні характеристики:
Модель: ESTB-12M-3
Тип виробу: клемний блок (розподільник сигналів датчиків)
Кількість каналів: 12 каналів (12-way)
Підтримувані датчики: 2-провідні та 3-провідні
Типи сигналів: NPN / PNP (перемикач на корпусі)
Робоча напруга: 12 – 24 В постійного струму
Номінальний струм: до 1 A на канал
Піковий витримуваний струм: 3 А
Опір контакту: <50 мОм
Опір ізоляції: 100 МОм при 500 В постійного струму
Монтаж: на DIN-рейку 35 мм, поверхневий монтаж гвинтами
Матеріал корпусу: міцний пластик
Роз’єми: пружинні клеми (перетин дроту: 1.5 мм²)
Індикація: світлодіодні індикатори стану каналів
Вологість навколишнього середовища: 45%-85% відносної вологості
Температура навколишнього середовища: -10...+55 °C, без конденсації, без обмерзання
Розміри: 111х61х35 мм
Вага: 79 г

Габаритні розміри:

Інтерфейс модуля:

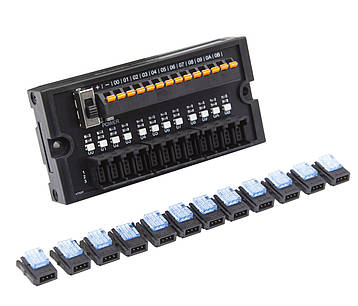

• Клемний блок датчика ESTB-12M-3 - 1шт
