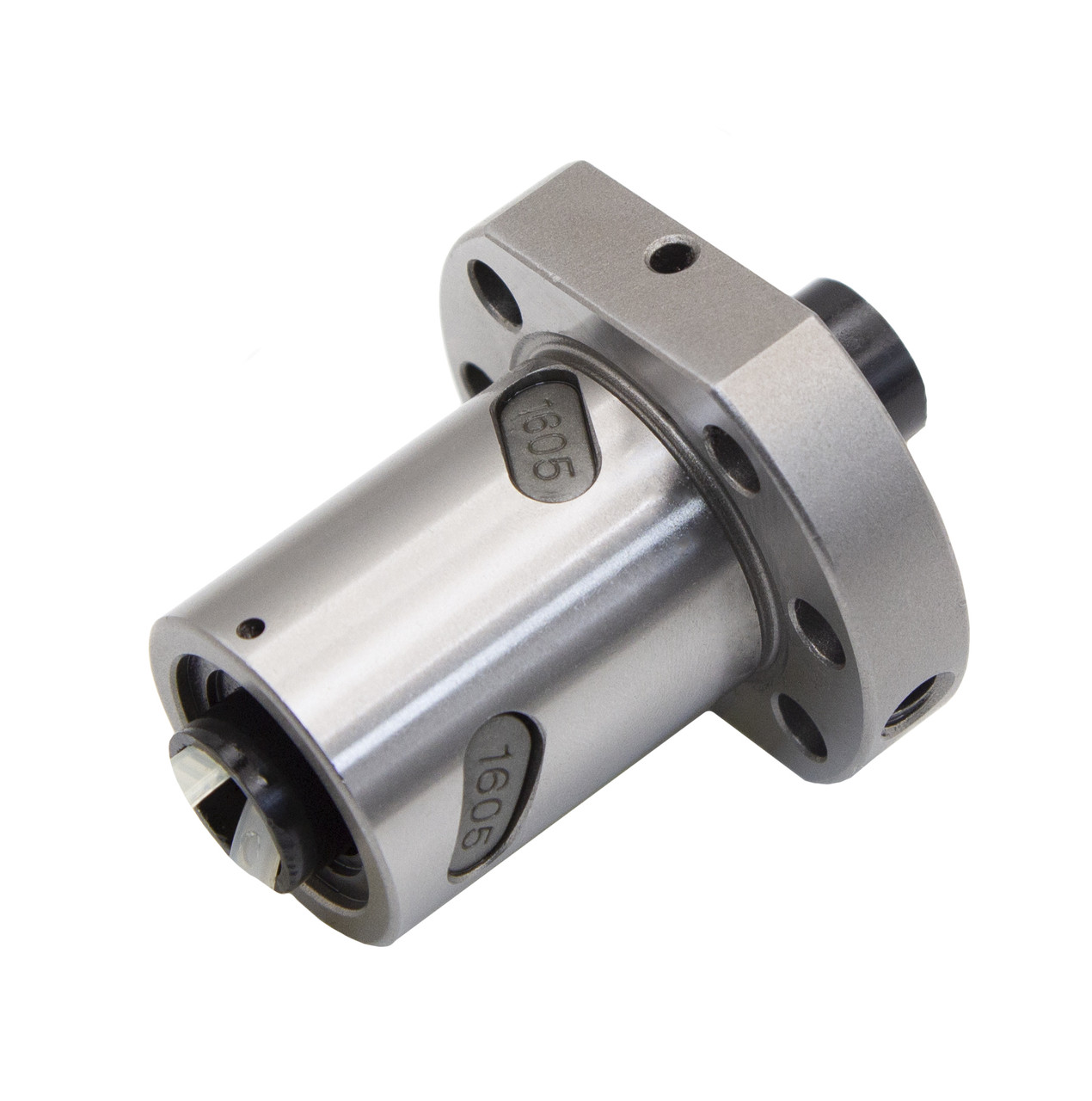

Гайка для КГП 1605 SFU1605, гайка кулько-гвинтової передачі з класом точності C7

SFU1605 - однозахідна гайка з одинарним корпусом для ходового гвинта КГП діаметром 16 мм і кроком різьби 5 мм, яка разом з іншими компонентами кулько-гвинтової передачі створює механізм перетворення обертального руху в поступальний.

Ця модель оснащена чотирма контурами з дефлекторним способом обертання кульок. Така технологія дозволяє гайці мати досить компактні розміри за високих показників вантажопідйомності.

На фланці гайки є монтажні отвори для її надійного кріплення, а також різьбовий отвір для приєднання маслянки.

Корпус та кульки виготовлені з високоякісної сталі, а заглушки поворотних клапанів із пластику.

За рахунок високої якості виготовлення та класу точності C7 SFU1605 забезпечує точну, швидку та надійну роботу рухомих елементів автоматизованого обладнання.

Застосування: лазерні та фрезерні верстати, 3D-принтери та сканери, медичні установки, машинобудування, високоточні вимірювальні прилади, металообробні та інші промисловості

Особливості:

• Висока точність

• Малі втрати на тертя

• Плавний та рівномірний лінійний рух

• Низький рівень шуму під час роботи

• Висока вантажопідйомність

• Відносно невеликі габаритні розміри

• Тривалий термін служби

Технічні характеристики:

Модель: SFU1605

Типорозмір: 16-05

Тип корпусу: одинарний

Фланець: DIN 69051 B

Діаметр відповідного ходового гвинта: 16 мм

Крок різьби відповідного ходового гвинта: 5 мм

Число заходів відповідного ходового гвинта: 1

Кількість контурів: 4

Діаметр кульок: ~2,381 мм

Спосіб обігу кульок: дефлекторний

Клас точності: C7

Похибка ходу на довжині 300 мм: ±0.05 мм

Динамічна вантажопідйомність: ≈ 350 кгс

Статична вантажопідйомність: ≈ 750 кгс

Матеріал корпусу: сталь

Матеріал кульок: підшипникова сталь

Матеріал заглушок: пластик

Вага нетто: 180 г

Габаритні розміри:
