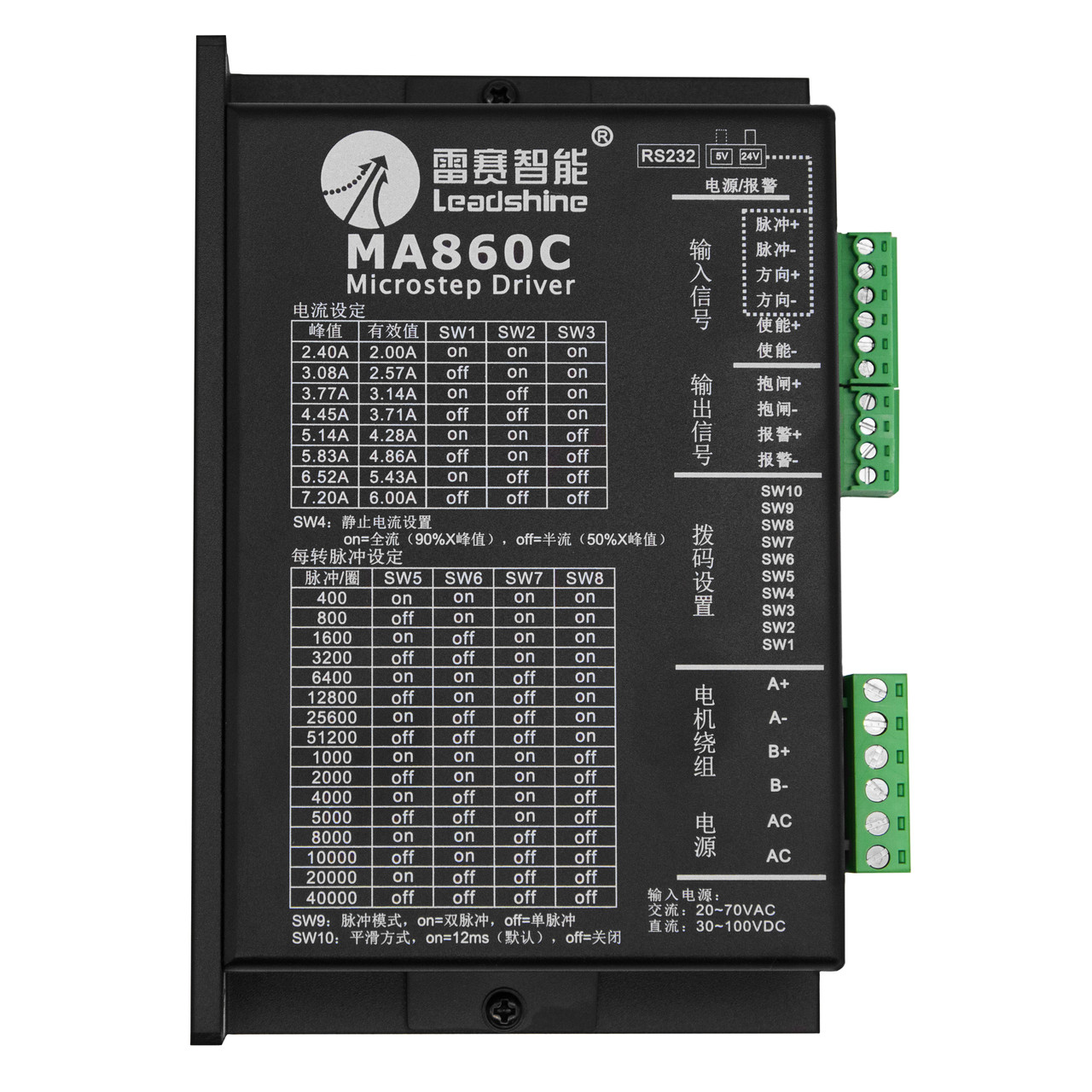

Драйвер цифровий Leadshine MА860С для двофазного крокового двигуна

Драйвер для крокового двигуна MА860С

Leadshine MА860С - високопродуктивний мікрокроковий драйвер на основі цифрової технології DIP від всесвітньо відомого бренду Leadshine, який застосовується для керування двофазними 4, 6, 8 дротовими кроковими двигунами з фланцем від NEMA 17 (42 мм) до NEMA 43 (110 мм). Пристрій має 16 режимів ділення кроку з максимальним показником 51 200 кроків на оберт. Мікрокрок дає змогу працювати двигуну з високою плавністю, меншою вібрацією й низькою рівнем шуму. налаштування робочого вихідного струму відбувається за допомоги DIP-перемикачів в діапазоні від 2.4 А до 7.2 А (піковий показник), що задовольняє вимоги більшості двигунів на ринку. Драйвер має вбудовану функцію автоматичного зменшення сили струму в стані спокою. MА860С має захист від перенапруги та перевантаження за струмом. Відведення тепла від внутрішніх компонентів драйвера відбувається завдяки радіатору. Оснащений вбудованим вентилятором.

Особливості:

• Висока якість виробу

• Висока стабільність роботи

• Цифрова технологія DIP

• Оптично ізольований вхід диференціального сигналу

• Забезпечення високої плавності ходу двигуна

• Забезпечення низьких показників вібрації, шуму та нагрівання двигуна

• Функція автоматичного зменшення сили струму в стані спокою

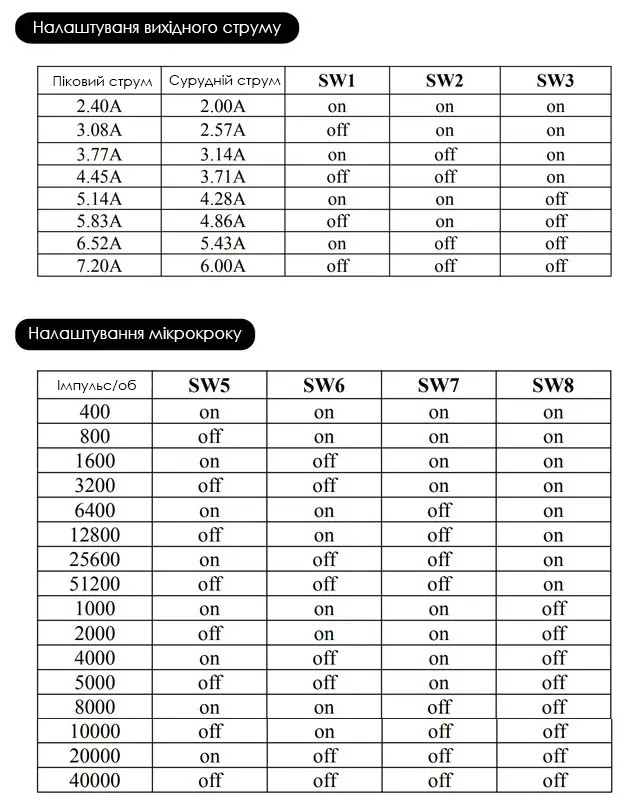

• 16 режимів ділення кроку (400 крок/оборот - 51 200 крок/обертань)

• 8 режимів вибору робочого вихідного струму

• Захист від перевантаження за струмом і перенапруги

 Технічні характеристики:

Виробник: Leadshine

Модель: MA860C

Тип: цифровий

Тип відповідного двигуна: 2-фазний КД із фланцем від NEMA 17 (42 мм) до NEMA 43 (110 мм)

Діапазон вихідного струму (пікові значення): 2.4-7.2 А

Напруга живлення DC: 30-100 V

Напруга живлення AC: 18-80 V

Вхідний струм керівного сигналу: 7-16 мА

Частота кроку імпульсу: 0-200 кГц

Опір ізоляції: ≥50 МОм

Мікрокрок: 16 режимів (400 кроків/оберт— 51 200 кроків/оберт)

Керування: STEP/DIR

Охолодження: пасивне

Габаритні розміри: 151х109х52 мм

Робоча температура довкілля: 0...+50 °C

Вологість довкілля: 40...90 %

Температура зберігання: -20...+65 °C

Робоча температура драйвера: ≤60 °C

Вага: 0.56 кг

Габаритні розміри:

Типова схема підключення:

• Драйвер Leadshine MА860С (1 шт.)
