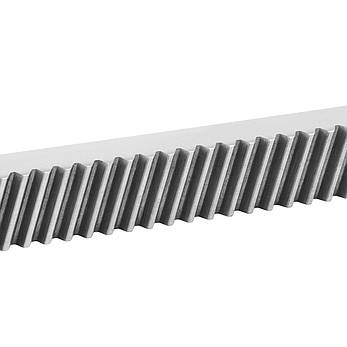

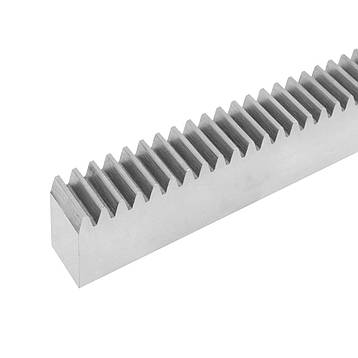

Косозуба сталева рейка модуль 2.0, довжина 2000 мм

Являє собою сталеву рейку перерізом 20х20 мм, довжиною 2 м і з правим нахилом зубів модуль 2.0. Разом із зубчастими шестернями вона є частиною зубчато-рейкового механізму, який служить для перетворення обертального руху в поступальний і навпаки.

Рейка такого типу часто використовується у верстатах для яких важлива висока точність і швидкість переміщення. Також перевагою рейки є те, що її можна використовувати в умовах підвищеної забрудненості без втрати якості переміщення. Межі вироби відшліфовані. Рейка сумісна з косозубими шестернями аналогічного модуля.

Застосування: верстати з ЧПК (ЧПУ), промислові роботи, підйомні механізми, відкатні ворота, підйомні ворота і т. п.

Переваги косозубої рейки над прямозубою:

• Більш висока точність

• Більш висока вантажопідйомність

• Більш тривалий термін служби

• Вищі показники допустимої швидкості переміщення

• Плавність переміщення

• Тиша під час роботи

Недоліки косозубої рейки перед прямозубою:

• Велика вартість

• Невеликі складнощі при стикуванні (рішення: купівля стикувального кондуктора)

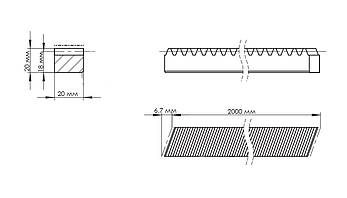

Характеристики:

Модуль рейки: 2.0

Довжина рейки: 2000 мм

Ширина рейки: 20 мм

Висота рейки: 20 мм

Нахил зубів: правий

Кут нахилу зубів: 19°31'42"

Кут зачеплення: 20°

Клас точності: 8

Похибка: 0.1/1000 мм

Матеріал: вуглецева сталь 45

Твердість: HRC18-20

Колір: сірий

Вага: 5,5 кг

• Рейка з косими зубцями модуль 2.0-2000мм (1 шт.)
