КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК
Новинка

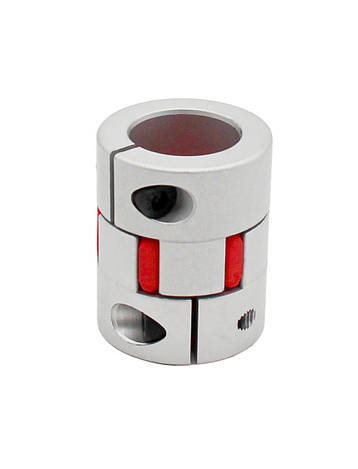

Гнучка кулачкова муфта 18х24В (L50, D40), фото 1

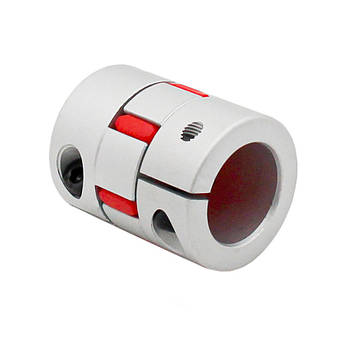

Гнучка кулачкова муфта 18х24В (L50, D40), фото 3
Гнучка кулачкова муфта 18х24В (L50, D40), фото 4

Гнучка кулачкова муфта 18х24В (L50, D40)

Опис
Характеристики
Інформація для замовлення

Муфта з'єднувальна кулачкова 18х24В (L30, D25), гнучка віброгасна алюмінієва муфта з еластомером для з'єднання валів діаметром 18 мм і 24 мм

Кулачкова муфта 18х24B (L50, D40) - з'єднувальна  для прямої передачі моменту, що крутить, між співвісними валами діаметром 18 мм і 24 мм.

Дана модель має розбірний корпус, який складається з двох алюмінієвих напівмуфт і амортизуючої поліуретанової вставки - зубчастого вінця. Фіксація на валах здійснюється за допомогою гвинтів.

Головною перевагою муфти є компенсація незначних осьових, радіальних та кутових зсувів.

Максимальний момент, що крутить, становить 40 Нм, максимальна швидкість обертання - 13 000 об/хв.

Області застосування: верстати, стрічкові конвеєри, мішалки, дробилки, підйомники і т.д. . п.

Корисні поради!
  • Муфта підбирається виходячи з діаметрів валів, що з'єднуються, їх співвісності, швидкості обертання і крутного моменту

  • Для максимально ефективної роботи муфти та мінімального її зносу потрібно дотримання суворої співвісності валів, що з'єднуються

  • При високому навантаженні, поліуретанова вставка схильна до природного зносу, внаслідок чого в передачі може виникати люфт. У цьому випадку необхідно замінити зубчастий вінець.



Особливості:

  • Високий крутний момент

  • Висока швидкість обертання

  • Низький момент інерції

  • Компенсація неспіввісності

  • Погашення вібрацій

  • Ідентичні показники характеристик при обертанні в обох напрямках

  • Розбірний корпус

  • Висока зносостійкість

  • Ремонтопридатність



 Технічні характеристики:

Тип муфти: кулачкова

Довжина: 50 мм

Зовнішній діаметр: 40 мм

Діаметри посадкових отворів: 18 мм і 24 мм

Номінальний крутний момент: 28 Нм

Максимальний крутний момент: 40 Нм

Максимальна швидкість обертання: 13000 об/хв

Розмір гвинтів: М5

Момент інерції: 3.6×10-5 кг×м²

Максимальне кутове відхилення: 1°

Матеріал напівмуфт: алюмінієвий сплав

Матеріал вставки: поліуретан

Робоча температура: -40...+100 °C

Вага: 115 г

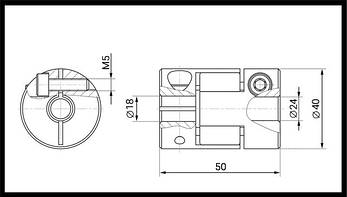

Чертеж изделия

Комплект постачання
  • Муфта з'єднувальна кулачкова 18х24 (L50, D40)
К этой муфте у нас можно приобрести

ЕлектродвигуниДвигатель шаговый 57BYG250B-6.35 (NEMA 23, 1.2 Нм, 3.0 А, 1.8°), фото 2

Крокові двигуни з енкодеромШаговый сервопривод в сборе 2.0 Нм iHSS57-36-20, шаговый двигатель с энкодером и встроенным серводрайвером, фото 2

СерводвигуниСерводвигатель 110SJT-M040E(A2), 1.2 кВт, 4 Нм, 220 В, фото 2

Вали циліндричніВал без опоры WCS8 500мм (WV08), фото 2

Кульково-гвинтові передачі (КВП)ШВП 1605 с токарной обработкой концов 1700 мм, фото 2

Еластичні зубчасті вінці Зубчатый венец эластичный GS14 для муфт, фото 2





Дивіться всі наші оголошення

Основні
Країна виробникКитай
Тип муфтикулачка
Довжина50 мм
Зовнішній Двоаметр40 мм
Номінальний крутний момент28 Нм
Максимальний крутий момент40 Нм
Максимальна швидкість обертання13000 об/хв
Розмір гвинтівМ5
Момент інерції3.6×10-5 кг×м2
Розмір отворів18 мм і 24 мм
Матеріал напівмуфталюмінієвий сплав
Вставлянняполиуретан
Робоча температура-40...+100 °C
Вага115 г
