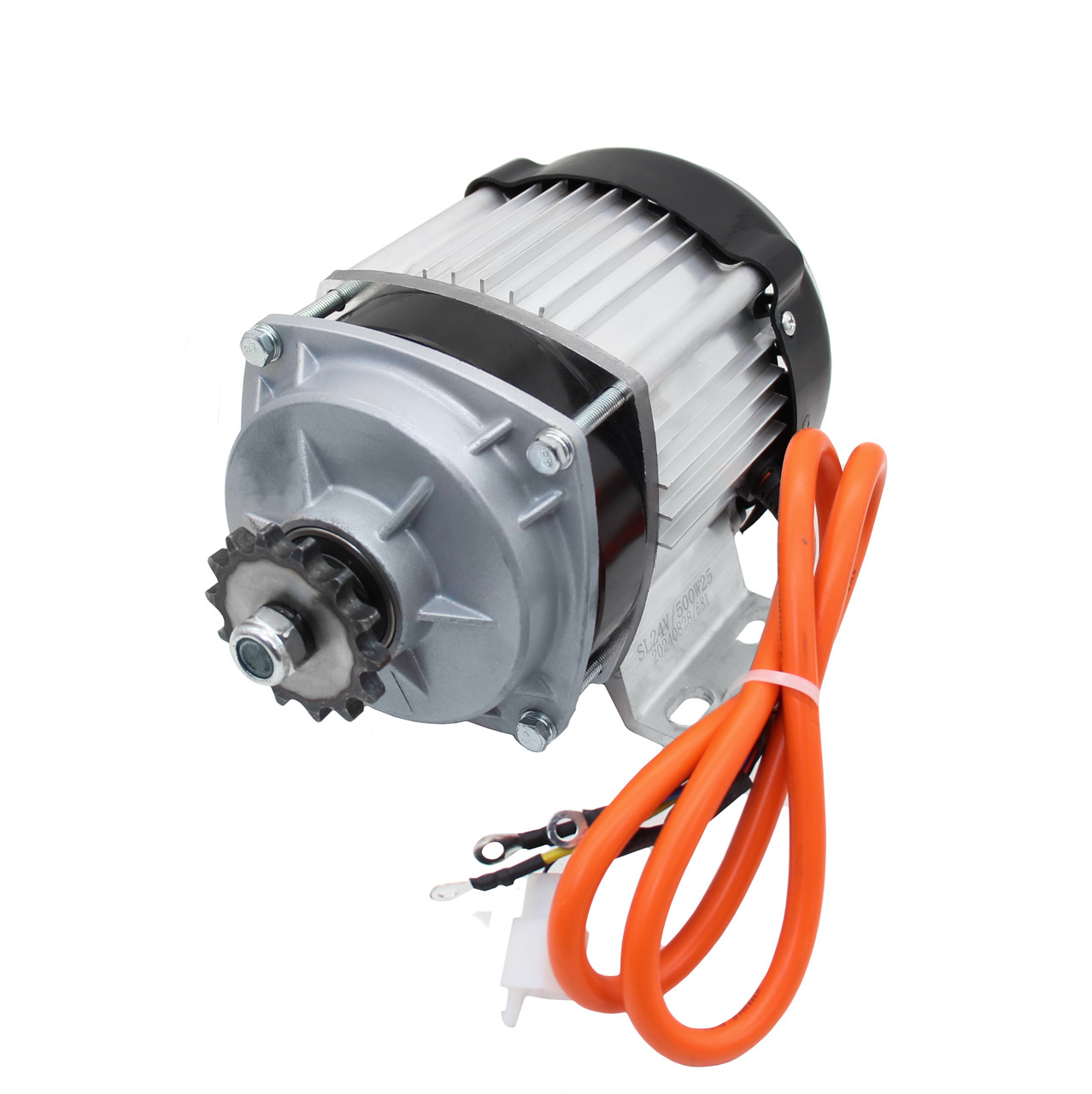

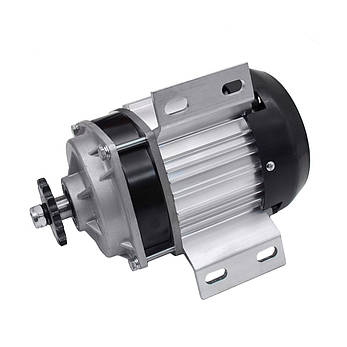

60V 500W безколекторний електродвигун BLDC з планетарним редуктором

Безщітковий двигун постійного струму 500 ват, 60 вольт з редуктором

Безщітковий електродвигун постійного струму потужністю 500 Вт і робочою напругою 60 вольт підходить для застосування в промисловості, верстатах, електротранспорті.  Швидкість обертання даного двигуна становить приблизно 450 об/хв. Двигун керується за допомогою контролера.

Даний двигун має в комплекті зірку на 14 зубів (428-14Т), діаметром 60 мм і товщиною 7 мм. Добре підійде для установки на електроскутери, швидкісні електровелосипеди, триколісні електровелосипеди та ін.

З-х фазний безщітковий електродвигун є одним із найкращих видів електроприводів на сьогоднішній день. Завдяки високій вихідній потужності та ефективності ці двигуни забезпечують стабільну роботу навіть у найскладніших виробничих умовах. Він поєднує у собі простоту конструкції, високу надійність, великий ресурс та максимальну ефективність роботи.

Корпус двигуна металевий, стійкий до вібрацій та дії зовнішнього середовища, з можливістю кріплення.

Оснащений трьома датчиками Холла з фазовим зсувом 120° електричних, що забезпечує точну комутацію в 6-тактному режимі.
При 8 полюсах (4 парах) перемикання Холлів відбувається через 60° електричних (15° механічних).

Особливості:

• Універсальність: вони можуть використовуватися для конвеєрних систем, робототехніки, автоматичних машин, а також обладнання для автоматизації та промисловості

• Високий ККД: двигуни мають високий ККД і низьке енергоспоживання. Це збільшує час безвідмовної роботи системи та загальну енергоефективність.

• Тихий і надійний: відсутність щіток означає, що двигуни мають тривалий термін служби та потребують мінімального обслуговування і працюють тихіше за щіткові двигуни.

Позначення кабелів підключення:

	3 фази двигуна	Підключаються до 3-х полюсів двигуна
	Датчики Холла (Hall sensor)	Червоний та чорний - дроти живлення (5 вольт); зелений, синій, жовтий - сигнальні дроти

Характеристики:

Номінальна напруга: 60V DC

Номінальна потужність: 500W

Номінальна швидкість: 2800 об/хв

Фактична швидкість: 450 об/хв

Кількість полюсів: 8 (4 пари)

Зірка: 14 зубів, діаметр посадковий 12*7мм

Кількість контактів підключення: 5+3

Захист: IP54

Планетарний редуктор 6:1

Крильчатка примусового охолодження

Розміри:

Загальна довжина: 235 мм

Довжина без валу: 200 мм

Висота: 140 мм

Відстань між отворами під болт по довжині: 50 мм

Відстань між отворами під болт шириною: 149 мм

Діаметр отвору під кріпильні болти: 10*20 мм

Вага: 5050 гр

• Безколекторний електродвигун BLDC 60V 500W з планетарним редуктором

• Контролер безколекторного двигуна 48-60V, 500 W
• Розподільна клемна колодка, 5 контактів
