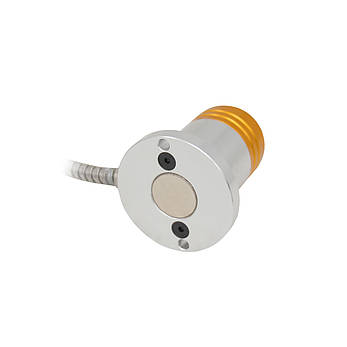

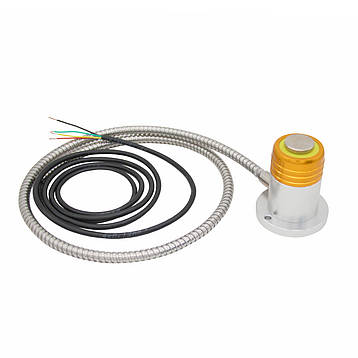

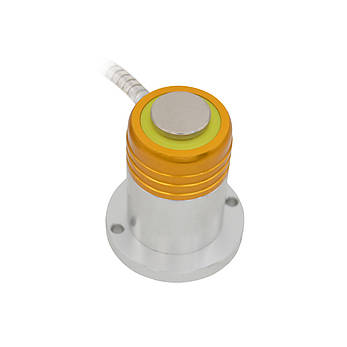

Датчик висоти інструмента JS-66RG NC (закритий)

Датчик JS-66RG - пристрій для встановлення висоти інструменту та завдання базової точки по осі Z в гравірувальних та обробних центрах, у тому числі які обладнані шпинделями з автоматичною зміною інструменту. Використовуючи програмне забезпечення, можна налаштувати довжину інструменту, виявити його знос або поломку. Датчик оснащений твердосплавним контактним майданчиком діаметром 20 мм заснований на безлюфтовому механізмі ходу, який забезпечує точність позиціонування в 0.001 мм.

Принцип роботи: під час натискання інструмента на контактний майданчик у пристрої замикаються контакти. При перевищенні допустимого ходу активується вихід помилки, який можна підключити в контролер і зупинити обладнання в аварійному режимі, не пошкодивши ні фрезу ні сам датчик.

Особливості JS-66RG:

• Точність позиціювання

• Герметичний водонепроникний та пиленепроникний корпус

• Простота у монтажі

• Тривалий термін служби

Режим роботи: Після заміни інструменту необхідно виконати команду G65 P9020H** (**- введіть потрібну позицію корекції). Якщо потрібно виміряти великий діаметр інструменту, додайте D** (**- діаметра інструменту). Приклад: G65 P9020 H1 D100

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: JS-66RG

Номінальна напруга: 24 V DC

Номінальний струм: ≤20 mA (рекомендовано 10 mA)

Тип виходу: NС (нормально замкнутий)

Точність позиціювання (при швидкості 50-200 мм/хв): 0.001 мм

Зусилля торкання: 2.5 Н

Хід контактного майданчика: 4 мм

Діаметр контактного майданчика: 20 мм

Кількість контактів: 4

Клас захисту: IP67

Сумісність з ПЗ: MACH3, Linux CNC, Turbo CNC та інші

Наявність виходу "обмеження" (захист): присутній

Наявність автоматичного продува: відсутній

Наявність магніту: так

Мінімальний радіус вигину захисної гофри (на 1 м): 25 мм

Матеріал контактного майданчика: цементований карбід

Довжина кабеля: ~2 м

Термін служби: 3 000 000 торкань

Діапазон температури оточення: -25 ℃...+70 ℃

Вага: 0.27 кг

Габаритні розміри:
