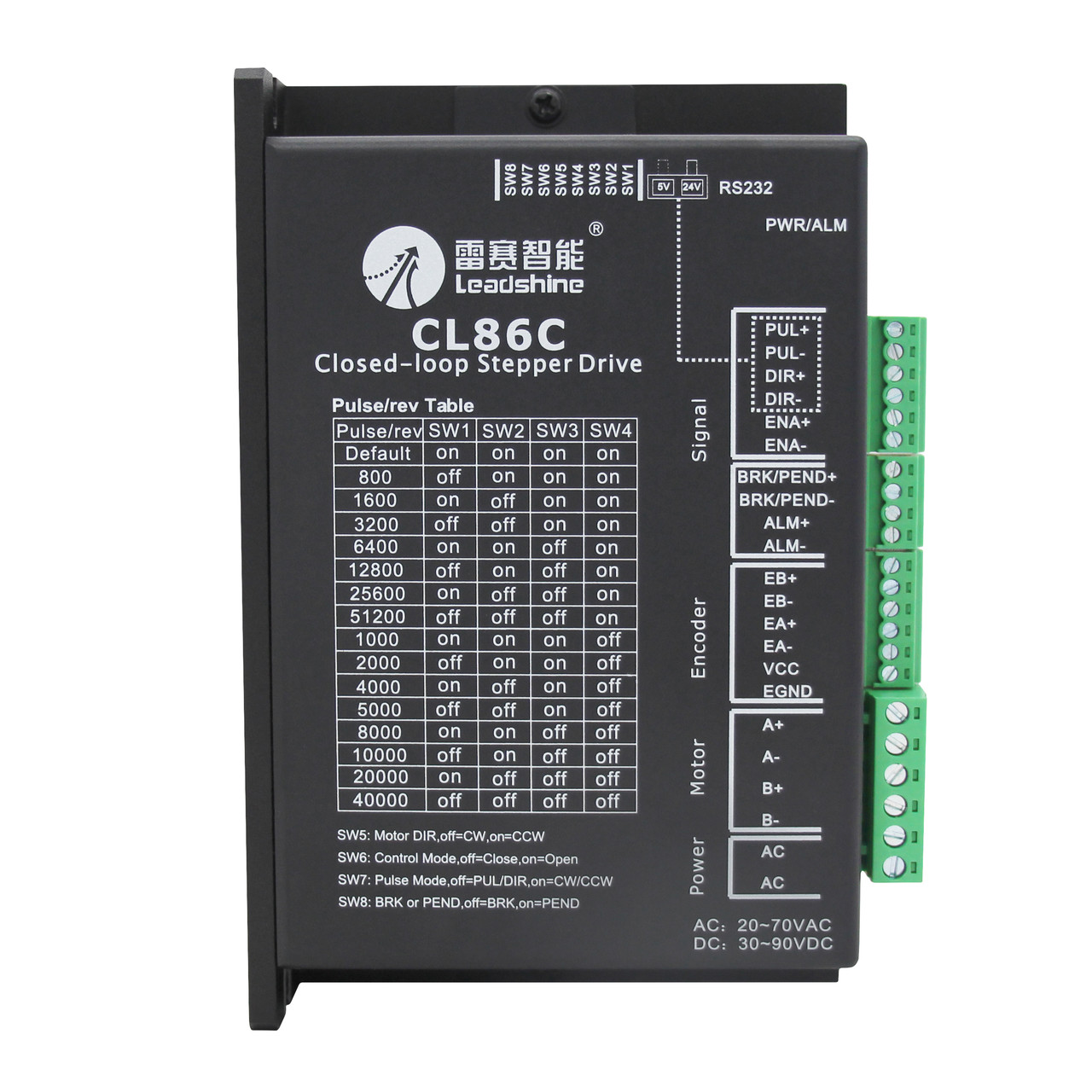

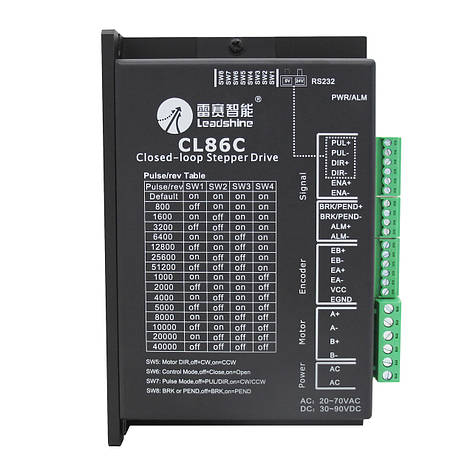

Драйвер Leadshine CL86C, 8 А, 30—90 VDC, цифровий, для двофазного крокового двигуна

Драйвер для крокового двигуна CL86C 8.0 A

Leadshine CL86C - високопродуктивний драйвер крокового двигуна на основі технології цифрового DIP-регулювання. У ньому використовується спеціалізований чіп управління двигуном та технологія управління зі зворотним зв'язком, яка допомагає уникнути втрати кроків у крокових двигунах із розімкненим контуром. Також це покращує високошвидкісні характеристики, зменшує тепловиділення та вібрацію двигуна. DIP-перемикач дозволяє перемикатися між режимом замкнутого та розімкнутого контуру. Драйвер підходить для крокових двигунів із зворотним зв'язком або звичайних крокових двигунів із фланцем не більше 86 мм (NEMA 34).

Пристрій має 16 режимів поділу кроку з максимальним показником 40 000 кроків на оберт (за допомогою DIP-перемикачів). Мікрокрок дозволяє працювати двигуну з високою плавністю, меншою вібрацією і низьким рівнем шуму. Вихідний струм драйвера від 4.0 А до 8.0 А (пікові показники).

CL86C має захист від перенапруги і перевантаження по струму. На корпусі встановлено індикатор несправності для сигналізації помилок. Відведення тепла від внутрішніх компонентів драйвера здійснюється за рахунок радіатора і вентилятора.

Особливості:

• Висока якість виробу

• Цифрова технологія DIP

• Оптично ізольований вхід диференційного сигналу

• Забезпечення високої плавності ходу двигуна

• Підтримка протоколу управління PUL/DIR та CW/CCW

• Забезпечення низьких показників вібрації, шуму та нагріву двигуна

• Функція автоматичного зменшення сили струму у стані спокою

• 16 режимів поділу кроку (200 крок/обіг - 40 000 крок/обіг)

• Захист від перевантаження по струму та перенапруги, індикація помилок

 Технічні характеристики:

Модель: CL86C

Тип: цифровий

Тип відповідного двигуна: до NEMA 34 (86 мм)

Діапазон вихідного струму: 4.0-8.0 А

Напруга живлення: 20-70 В перемінний струм (VAC) або 30-90 В постійний струм (VDC)

Струм логічного вхідного сигналу: 7-20 мА

Вхідна напруга сигналу:  5-24 VDC

Струм логічного вихідного сигналу: <100 мА

Частота кроку імпульса: 0-500 кГц

Опір ізоляції: ≥500 МОм

Мікрокрок (налаштування DIP-перемикачами): 16 режимів (200 крок/оберт- 40 000 крок/оберт)

Управління: PUL/DIR (CW/CCW)

Охолодження: пасивне, активне

Габаритні розміри: 151х108х52 мм

Робоча температура оточення: 0...+50 °C

Вологість оточення: 40...90 %

Температура зберігання: -20...+65 °C

Робоча температура драйвера: ≤70 °C

Вага: 570 г

Габаритні розміри:

Схема підключення інтерфейса керуючого сигналу:

Типова схема підключення:

Таблиця налаштування мікрокроку:

Призначення контактів і опис:

Призначення перемикачів:

Регулятор вибору напруги імпульсу та напрямку:

	5V	Напруга імпульсу та напрямку 5V
	24V	Напруга імпульсу та напрямку 24V

Індикація стану:

Зелений світлодіод є індикатором живлення. Коли драйвер увімкнено, світлодіод завжди горить, і гасне при відключенні драйвера. Червоний Світлодіод є індикатором несправності. При виникненні несправності індикатор блимає з циклом 5 секунд, при відсутності несправності завжди вимкнений. Кількість миготів червоного світлодіода протягом 5 секунд надає різну інформацію про несправність, яка представлена ​​в наступній таблиці:

Кількість спалахів	Сигнал миготіння червоного світлодіода	Опис несправності
1		Перевантаження по струму
2		Помилка перенапруги
3		Помилка операційного посилювача
4		Помилка блокування осі
5		Помилка eeprom
6		Помилка самоналаштування
7		Помилка відстеження за межами допуску

• Драйвер Leadshine CL86C (1 шт.)
