Шестерня косозубая стальная модуль 2.0 без шпонки GHLM2.0-Z25-D10 для зубчатой рейки (25 зуб., диам. 10 мм)

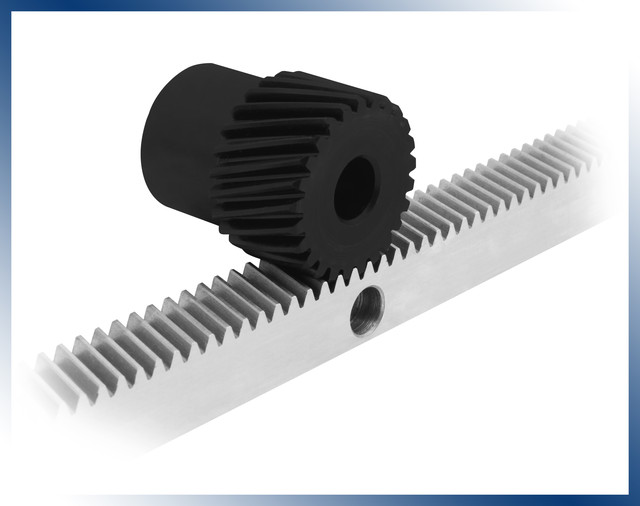

Шестерня з косими зубами для рейки модуль 2.0 GHLM2.0-Z25-D10 являє собою сталеве колесо на циліндричній поверхні якого є зуби з лівим нахилом (поверхня зубів загартована). Разом з рейкою шестерня є частиною зубчасто-рейкового механізму, який служить для перетворення обертального руху в поступальний і навпаки.

Косозубі передачі часто використовують у верстатах для яких важлива висока точність і швидкість переміщення. Також до переваг можна віднести те, що її можна використовувати в умовах підвищеної забрудненості без втрати якості переміщення.

Недоліками передачі є схильність до нагріву і потреба в частій заміні мастильних матеріалів.

Шестерня сумісна з косозубими рейками аналогічного модуля.

Використання: верстати з ЧПК, промислові роботи, підйомні механізми, відкатні ворота тощо.

Особливості:

• Висока точність

• Висока вантажопідйомність

• Висока допустима швидкість переміщення

• Плавність переміщення

• Тиша під час роботи

• Високий ККД

• Тривалий термін служби

Характеристики:

Модуль: 2.0

Розташування зубів: косе

Нахил зубів: лівий

Кут нахилу зубів: 19°31'42"

Кут зчеплення: 20°

Кількість зубів: 25

Діаметр посадкового отвору: 10 мм

Матеріал: вуглецева сталь 45

Клас точності: 8

Загартування поверхні зубів: так

Наявність шпоночного паза: ні

Колір: чорний

Вага: 0.55 кг

Креслення виробу:

• Шестерня косозуба модуль 2.0 GHLM2.0-Z25-D10 (1 шт.)
