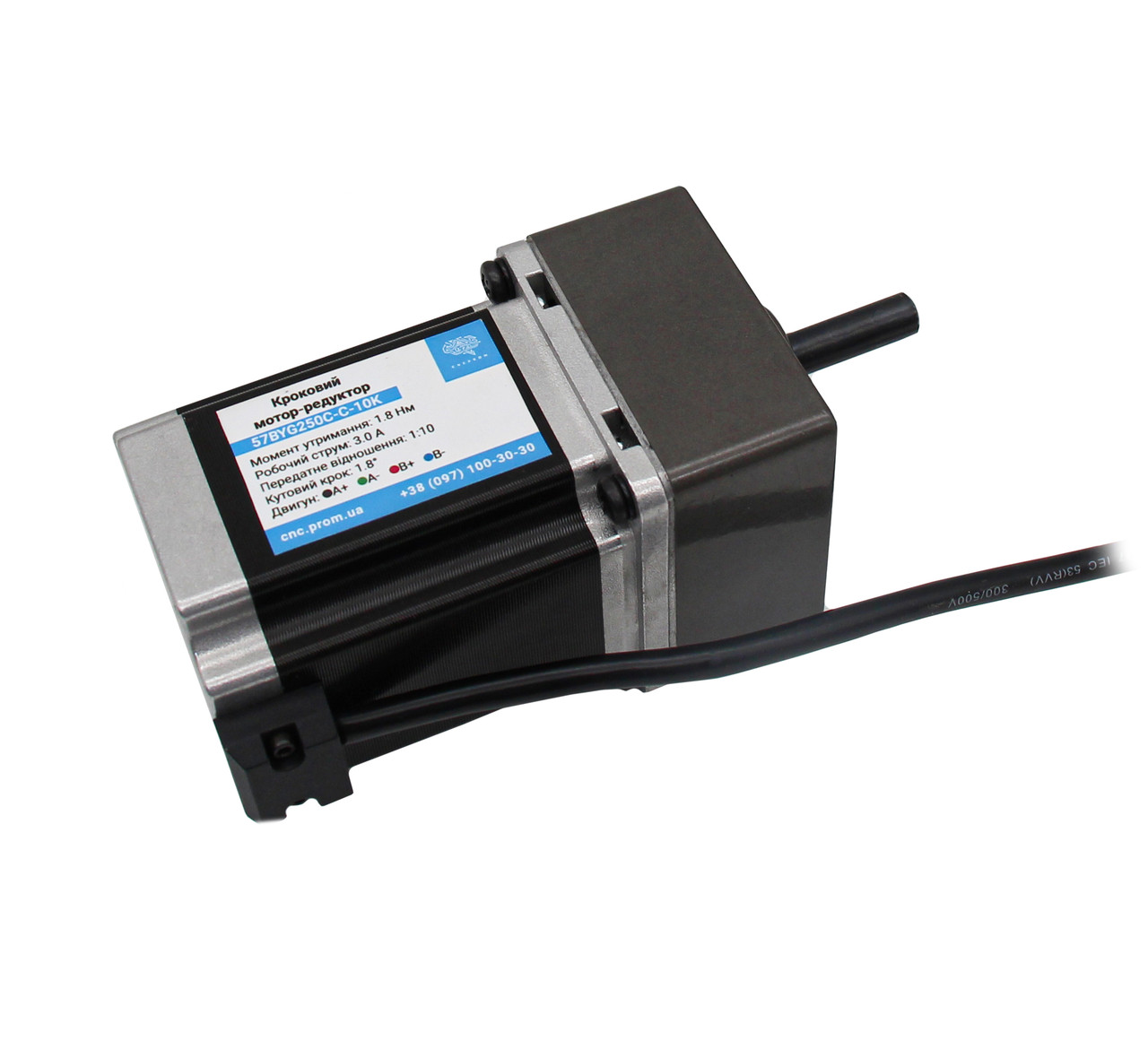

Кроковий двигун 57BYG250C-C з циліндричним редуктором 1:10 2GN-10K, промисловий кроковий мотор-редуктор

57BYG250C-C-10K - мотор-редуктор, який служить для перетворення електричного сигналу на механічний рух із заданим кутом повороту. Складовими компонентами є двофазний кроковий двигун 57BYG250C-C з моментом утримання 1.8 Нм і редуктор 2GN-10K з передатним відношенням 1:10. Кроковий двигун працює на основі крокових рухів, при яких ротор рухається на фіксований кут у відповідь на кожний електричний імпульс. Це дозволяє точно контролювати положення та швидкість обертання вихідного валу мотора. Редуктор у свою чергу служить для збільшення обертального моменту і зниження швидкості обертання вихідного валу двигуна. Він складається з ряду шестерень, які передають рух від вхідного валу двигуна до вихідного валу редуктора. Таким чином досягається великий обертальний момент при низькій швидкості обертання.

Розбірна конструкція дозволяє при необхідності замінити один із компонентів (наприклад, встановити редуктор з іншим передатним числом). Шестерні редуктора виготовлені із спеціальної легованої сталі.

Живлення двигуна здійснюється в імпульсному режимі для забезпечення обертання валу на певний кут. Ви можете використовувати контролер (генератор імпульсів) для генерації цього типу імпульсу та драйвер крокового двигуна для керування обмотками двигуна.

Такі пристрої підходять для завдань, що вимагають високої точності позиціювання, стабільної швидкості та плавного керування рухом. Сфера застосування: фрезерні, гравіювальні та лазерні верстати, пакувальне та поліграфічне обладнання, модулі лінійного переміщення, системи різання та ін.

Особливості:

• Висока стабільність моменту утримання

• Висока ефективність

• Низький рівень шуму

• Сталеві шестерні

• Розбірна конструкція

• Простота в монтажі

• Тривалий термін експлуатації у разі своєчасного обслуговування

Технічні характеристики:

Модель: 57BYG250C-C-10K

Тип редуктора: циліндричний

Номінальне передатне відношення: 1:10

Справжнє передатне відношення: 1:9.7

Кількість фаз: 2

Струм фази: 3 А

Момент утримання двигуна: 1.8 Нм

Опір фази: 1.13 Ом

Індуктивність: 3.6 мГн

Кутовий крок двигуна: 1.8°

Ефективність редуктора: ≥97 %

Кількість виводів: 4

Довжина проводки: ~750 мм

Клас ізоляції: В

Спосіб кріплення: фланцевий

Розмір фланця: 60 мм

Діаметр вихідного валу редуктора: 8 мм

Шпонка вихідного вала редуктора: 5 мм

Робоча температура двигуна: 0...80 °C

Температура довкілля: -20...+50 °C

Відносна вологість під час експлуатації: ≤95%

Вага (мотор +редуктор): ~1.3 кг

• Кроковий мотор-редуктор 57BYG250C-C-10K (1 шт.)
