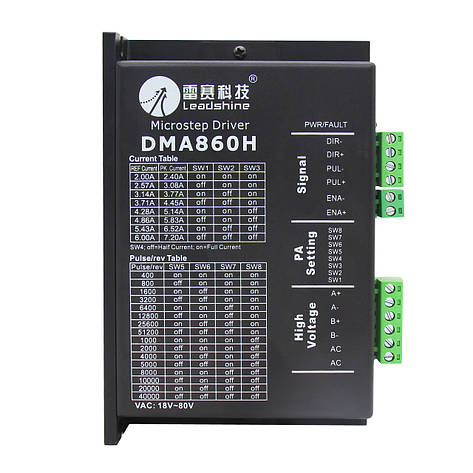

Цифровий драйвер DMA860H Leadshine

Опис
Характеристики
Специфікація
Інформація для замовлення

Драйвер для крокового двигуна DMA860H 6.0 A

Leadshine DMA860H високопродуктивний мікрокроковий драйвер на основі технології цифрового DIP-регулювання, який застосовується для управління двофазними та чотирифазними кроковими двигунами з фланцем від NEMA 17 (42 мм) до NEMA 34 (86 мм).

Пристрій має 16 режимів розподілу кроку з максимальним показником 40 000 кроків на оборот (за допомогою DIP-перемикачів). Мікрокрок дозволяє працювати двигуну з високою плавністю, меншою вібрацією і низьким рівнем шуму. Налаштування робочого вихідного струму здійснюється за допомогою DIP-перемикачів в діапазоні від 2.0 А до 7.2 А (пікові показники), що задовольняє вимоги більшості двигунів на ринку.

Драйвер має функцію плавного пуску (без "стрибків" при включенні) та зниження струму холостого ходу. DMA860H має захисту від перенапруги, перевантаження по струму і короткого замикання. Відведення тепла від внутрішніх компонентів драйвера здійснюється за рахунок радіатора і вентилятора.



Особливості:

  • Висока якість виробу

  • Висока стабільність роботи

  • Цифрова технологія DIP

  • Оптично ізольований вхід диференційного сигналу

  • Забезпечення високої плавності ходу двигуна

  • Забезпечення низьких показників вібрації, шуму та нагріву двигуна

  • Функція автоматичного зменшення сили струму у стані спокою

  • 16 режимів поділу кроку (200 крок/обіг - 40 000 крок/обіг)

  • 8 режимів вихідного струму

  • Налаштування драйвера через програмне забезпечення ProTuner (китайська версія)

  • Захист від перевантаження по струму та перенапруги



 Технічні характеристики:

Модель: DMA860H

Тип: цифровий

Тип відповідного двигуна: КД с фланцем от NEMA 17 (42 мм) до NEMA 34 (86 мм)

Діапазон вихідного струму (налаштування DIP-перемикачами): 2.0-6.0 А

Вихідний струм (пікове значення): 7.2 A

Напруга живлення: 18-80 В перемінний струм (VAC)

Вхідний струм керуючого сигналу: 7-16 мА

Частота кроку імпульсу: 0-200 кГц

Опір ізоляції: ≥500 МОм

Мікрокрок (настройка DIP-перемикачами): 16 режимів (200 крок/оберт - 40 000 крок/оберт)

Управління: PUL/DIR (CW/CCW при налаштуванні через ПК)

Охолодження: пасивне, активне

Габаритні розміри: 151х108х52 мм

Робоча температура оточення: 0...+50 °C

Вологість оточення: 40...90 %

Температура зберігання: -20...+65 °C

Робоча температура драйвера: ≤70 °C

Вага: 0.51 кг









Позначення контактів та опис:

Позначення Опис
DIR-

Вибір напряму руху двигуна

DIR+
PUL-

Призначений для отримання імпульсів. Чим вища частота імпульсів, тим вища швидкість обертання двигуна

PUL+
ENA-

Увімкнення/вимкнення драйвера. При відключенні на обмотки двигуна не подається електричний сигнал

ENA+
AC

Підключення живлення змінного струму

A+, A-

Обмотки А фази двигуна

B+, B-

Обмотки B фази двигуна

Призначення перемикачів:

 SW1, SW2, SW3  Налаштування вихідного струму
 SW4  Налаштування струму в режимі очікування
 SW5, SW6, SW7, SW8  Налаштування мікрокроку



БІЛЬШ ДЕТАЛЬНУ ІНФОРМАЦІЮ ДИВІТЬСЯ У ВКЛАДЦІ "СПЕЦИФІКАЦІЇ"
Комплект постачання
  • Драйвер Leadshine DMA860H (1 шт.)
До цього драйвера у нас можна придбати

Крокові двигуни  Двигатель шаговый 86BYG250C-14 (NEMA 34, 6.0 Нм, 5.0 А, 1.8°), фото 2

КонтролериЧПУ контроллер Mach3 USB ST-USB  STB4100  на 4 координаты, фото 2

Блоки живлення Импульсный блок питания S-250-48, 48V, 5.2А, 250W, фото 2





Дивіться всі наші оголошення

Основні
Країна виробникКитай
Гарантійний термін3 міс
Основні
МодельDMA860H
Типцифровий
Тип відповідного двигунаШД із фланцем від NEMA 17 (42 мм) до NEMA 34 (86 мм)
Діапазон вихідного струму (налаштування DIP-перемикачами)2.0-6.0A
Вихідний струм (пікове значення)7.2A
Напруга живлення18-80 В змінний струм (VAC)
Вихідний струм керівного сигналу7-16 мА
Частота кроку імпульсу0-200 кГц
Опір ізоляції≥500 МОм
Мікрошаг (настроювання DIP-перемикачами)16 режимів (200 крок/перевертання — 40 000 кроків/переверт)
УправлінняPUL/DIR (CW/CCW під час настроювання через ПК)
Охолодженняпасивне, активне
Габаритні розміри151х108х52 мм
Робоча температура навколишнього середовища0...+50 °C
Вологість навколишнього середовища40...90 %
Температура зберігання-20...+65 °C
Робоча температура драйвера≤70 °C
Вага510 г
