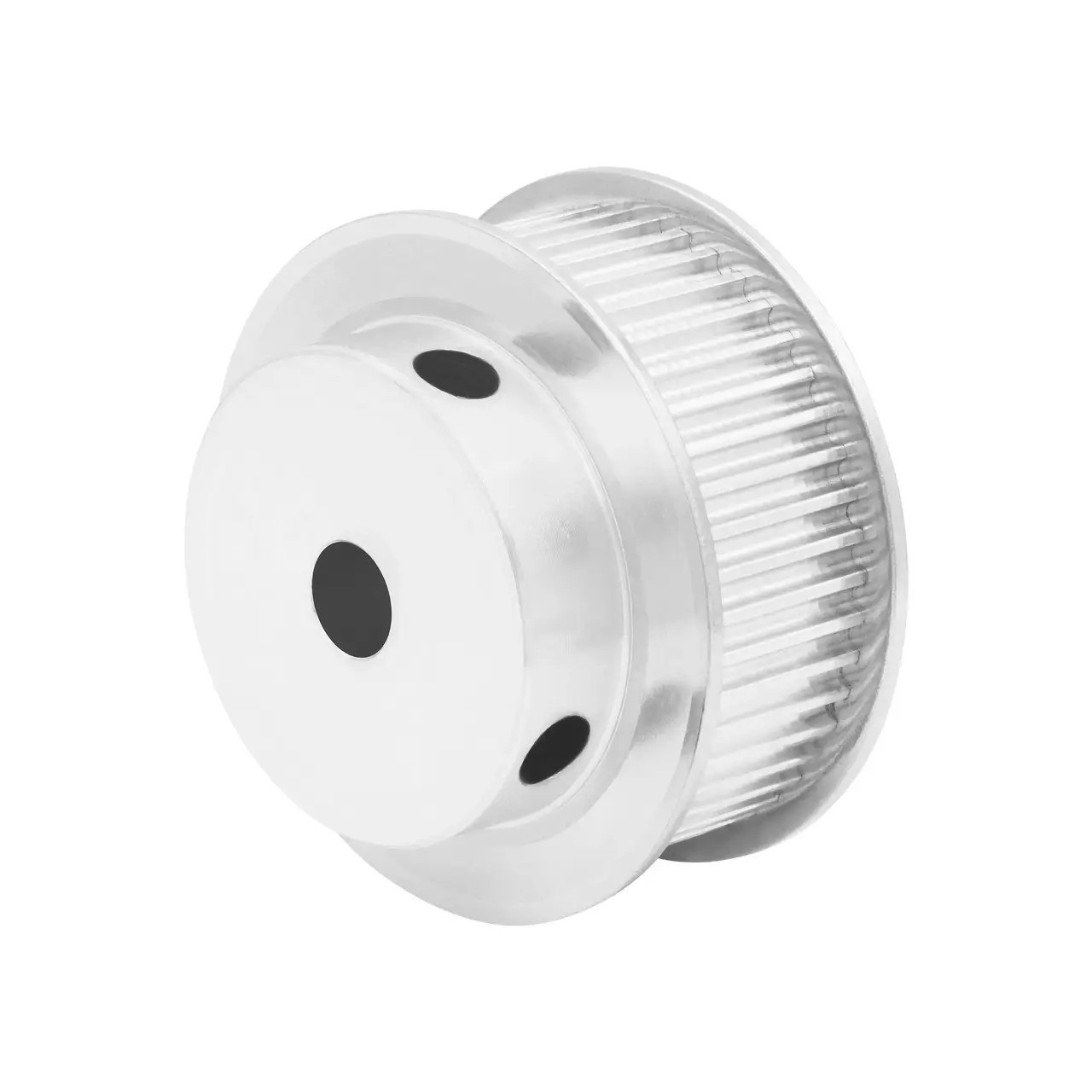

Зубчасте колесо HTD3M-BF-W16-Z60-D8 з профілем корпусу "BF" для синхронної передачі

Шків HTD3M-BF-W16-Z60-D8 являє собою колесо з посадковим отвором під вал, на поверхні обода якого присутні поперечні зуб'я з кроком 3 мм. Округлий профіль зубів забезпечує чіпку сутичку з ременем і дозволяє рівномірно розподілити навантаження по всьому тілу окремого зубчика, що збільшує як потужність ременного приводу, так і швидкість на якій він може надійно працювати. Шків з профілем корпусу "BF" має бічні обмежувальні обідки, які запобігають зісковзування ременя з колеса.Ширина канавки під ремінь складає 16 мм.

Особливістю HTD3M-BF є можливість невеликого розточування отвору. Кріплення "шестерні" на вал здійснюється двома гужонами (установочними гвинтами).

Шків даної модельної серії використовується для побудови точних синхронних передач.

Особливості:

• Передача великого обертального моменту

• Висока швидкість роботи

• Плавність та безшумність роботи

• Можливість розточування посадкового отвору

• Не потребує обслуговування

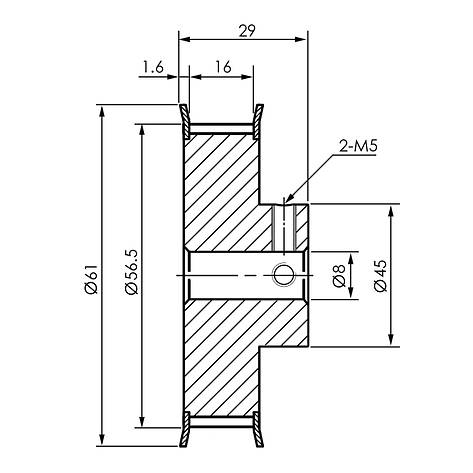

Характеристики:

Тип: BF

Профіль зубів: HTD3M

Крок зубів: 3 мм

Кількість зубів: 60

Діаметр посадкового отвору: 8 мм

Тип відповідного ременя: HTD3M шириною 15 мм

Кількість гужонів: 2 шт.

Шпонка в посадковому отворі: ні

Можливість розточки: так

Матеріал: алюмінієвий сплав

Колір: сріблястий

• Шків зубчастий HTD3M-BF-W16-Z60-D8 (1 шт.)
