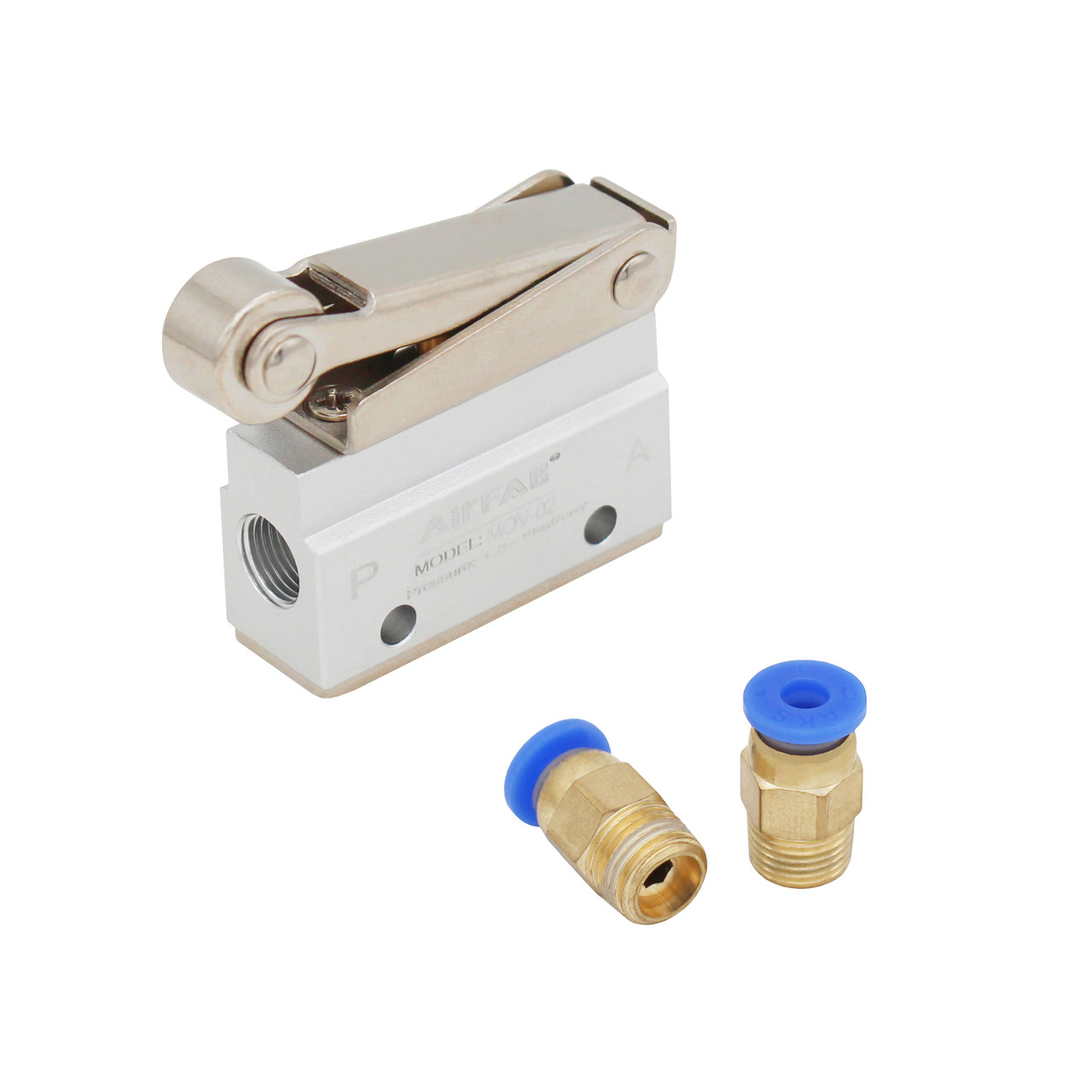

Пневматичний роликовий клапан M0V-02 + 2 фітинга 4 мм, клапан подачі повітря схема 3/2

Пневматичний роликовий клапан MOV-02, механічний кінцевий вимикач для пневматики + 2 цангових фітинги 4 мм

MOV-02 - трилінійний двопозиційний пневматичний клапан з механічним перемиканням, який застосовується для управління подачею стисненого повітря в пневматичній системі з робочим тиском до 0.8 МПа. При натисканні на роликовий важіль прохідний отвір відкривається для вільного руху потоку повітря від Р до А, дросель R закривається. При поверненні важеля в початкове положення за рахунок пружинного механізму прохідний отвір закривається, а дросель R відкривається для плавного випуску повітря від виходу А (див. рис.). Різьблення вхідних/вихідних отворів Rc 1/8". В комплект входять 2 цангових фітинги з різьбленням 1/8" і отвором для трубки 4 мм.

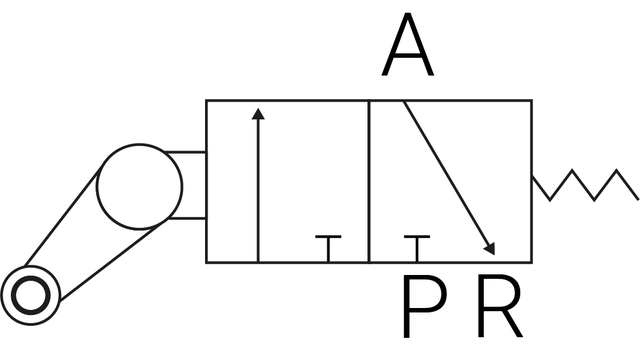

схема подачі повітря

Корпус пневмоклапана виготовлений з алюмінію та сталі. Як матеріал для ущільнювача використовується нітрильний каучук. Кріплення здійснюється через наскрізні отвори у корпусі.

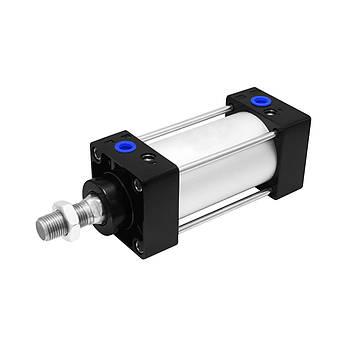

Розподільник повітря даної моделі є чудовим рішенням для керування пневмоциліндром односторонньої дії (з пружинним поверненням) або пристроєм з аналогічним принципом роботи.

Особливості:

• Плавна та точна робота важеля

• Широкий діапазон робочого тиску

• Високі показники герметичності корпусу

• Стійкість до корозії

• Простота монтажу

• Тривалий термін служби

Характеристики:

Виробник: Roany

Модель: MOV-02

Тип схеми: 3/2

Тип управління: механічне (роликовий механізм)

Тип виходу: нормально закритий

Робоче середовище: стиснене повітря (тонкість фільтрації не менше 40 мкм)

Робочий тиск: 0-0.8 МПа

Максимальний тиск, що витримується: 1.0 МПа

Максимальна пропускна здатність: 80 л/хв

Різьблення отворів: 1/8"

Різьблення фітинга: 1/8"

Отвір для трубки: 4 мм

Температура навколишнього середовища: -5...+60 °С

Матеріал корпусу: алюміній та сталь

Матеріал ущільнювача: нітрильний каучук

Габаритні розміри: 45х16х59.5 мм

Вага нетто: 105 г

Габаритні розміри:

• Пневматичний механічний клапан MOV-02

• Фітинг цанговий з різьбленням 1/8", з отвором для трубки 4 мм
