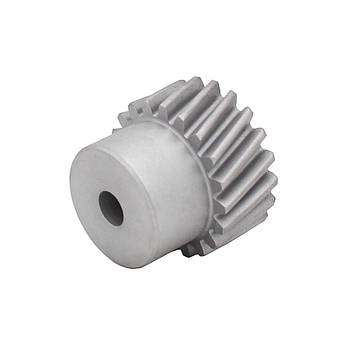

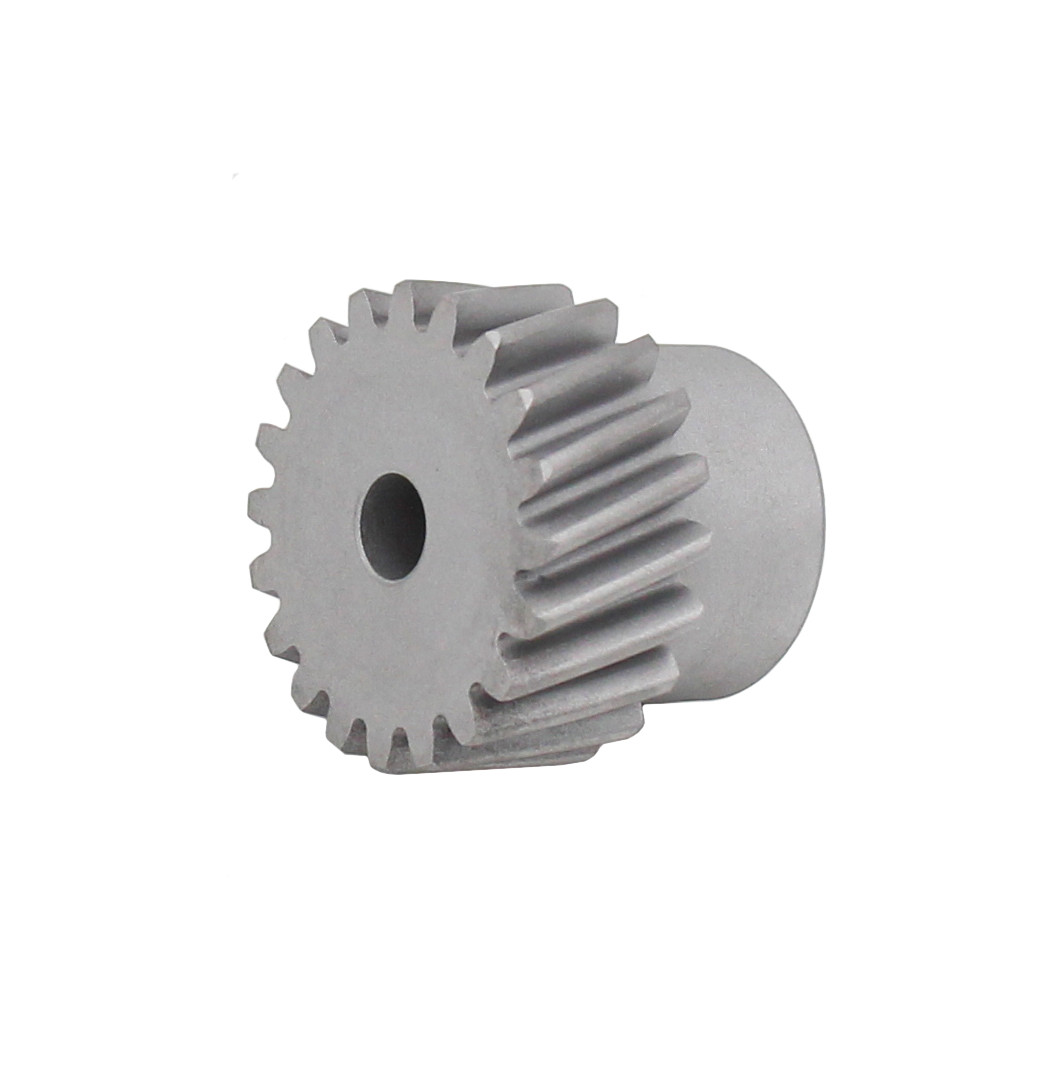

Шестерня косозуба сталева модуль 2.0 без шпонки GHLM2.0-Z20-D10 для зубчастої рейки (20 зуб., діам. 10 мм)

Шестерня з косими зубцями для рейки модуль 2.0 GHLM2.0-Z20-D10 являє собою сталеве колесо на циліндричній поверхні якого є зубці з лівим нахилом (поверхня зубців загартована). Разом із рейкою шестерня є частиною зубчасто-рейкового механізму, який слугує для перетворення обертального руху в поступальний та навпаки.

Косозубі передачі часто використовують в верстатах, для яких важлива висока точність і швидкість переміщення. Також до переваг можна віднести те, що її можна використовувати в умовах підвищеної забрудненості без втрати якості переміщення.

Браком передач даного типу є схильність до нагрівання та потреба в частій заміні мастильних матеріалів.

Шестірня сумісна з косозубими рейками аналогічного модуля.

Застосування: верстати з ЧПК (ЧПУ), промислові роботи, підіймальні механізми, відкатні ворота тощо.

Особливості:

• Висока точність

• Висока вантажність

• Висока допустима швидкість переміщення

• Плавність переміщення

• Тиша під час роботи

• Високий ККД

• Тривалий термін служби

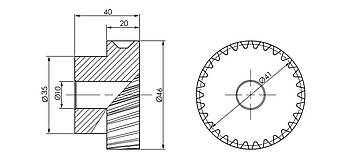

Характеристики:

Модуль: 2.0

Розташування зубців: косе

Нахил зубців: ліва

Кут нахилу зубців: 19°31'42"

Кут зачеплення: 20°

Кількість зубів: 20

Діаметр отвору: 10 мм

Матеріал: вуглецева сталь 45

Клас точності: 8

Загартування поверхні зубів: так

Наявність шпоночного пазу: немає

Колір: чорний

Вага: 340 г

• Шестерня косозуба модуль 2.0 GHLM2.0-Z20-D10 (1 шт.)
