КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

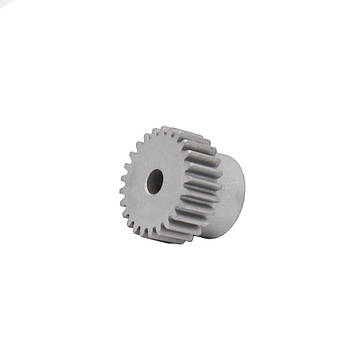

Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z25-D6, сталеве зубчасте колесо на 25 зубців, фото 1

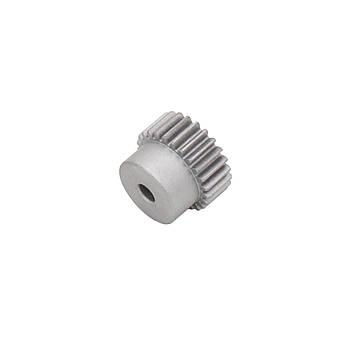

Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z25-D6, сталеве зубчасте колесо на 25 зубців, фото 3
Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z25-D6, сталеве зубчасте колесо на 25 зубців, фото 4

Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z25-D6, сталеве зубчасте колесо на 25 зубців

Опис
Характеристики
Інформація для замовлення

Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z25-D6, сталеве зубчасте колесо на 25 зубців із посадковим отвором 6 мм без шпонкового паза для рейкової передачі

GSM1-Z25-D6 — елемент прямозубої рейкової передачі, що являє собою сталеве колесо з посадковим отвором під вал діаметрів 6 мм на циліндричній поверхні якого є 25 поперечних зубців модуля 1.0. Модель має ступицю, але не має шпоночного пазу.

Разом із рейкою шестерня здатна створити механізм перетворення обертального руху зубчастого колеса в поступальний рух рейки або навпаки. Такий тип передавання активно використовується для виробництва верстатів зі ЧПК (ЧПУ), підіймальних механізмів, відкатних воріт тощо, оскільки має високі показники точності переміщення, високу навантажувальну здатність, невибагливість в обслуговуванні, а також порівняно низьку вартість.

Увага! Поверхня шестерні може мати сліди заводської обробки, що не впливають на її функціональність

Шестерня сумісна з прямозубими рейками аналогічного модуля.



Особливості:

  • Гарні показники точности

  • Висока вантажність

  • Високий ККД

  • Простота в обслуговуванні

  • Порівняно низька вартість

  • Тривалий термін служби



Характеристики:

Модель: GSM1-Z25-D6

Модуль: 1.0

Розташування зубів: пряме

Профіль зубів: евольвентний

Кут зачеплення: 20°

Кількість зубів: 25

Діаметр отвору: 6 мм

Наявність шпоночного пазу: немає

Наявність маточини: так

Матеріал: вуглецева сталь 45

Ступінь точності: 7-8

Загартування: немає

Колір: сріблястий

Вага: 29.2 г

Стан: нове



Креслення виробу (ручне вимірювання)

Шестерня зубчаста GSM1-Z16-D6 креслення

Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якості, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації

Комплект постачання
  • Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z25-D6
До цієї шестерні в нас можна придбати

Рейки прямозубий модуль 1.0Рейка прямозубая стальная SRB1.25-22x25-671 (модуль 1.25, сечение 22х25 мм, длина 671 мм) зубчатая рейка, фото 2

ЕлектродвигунДвигатель шаговый 57BYG250H-8D вал с двух сторон (NEMA 23, 2.8 Нм, 3.0 А, 1.8°), фото 2
