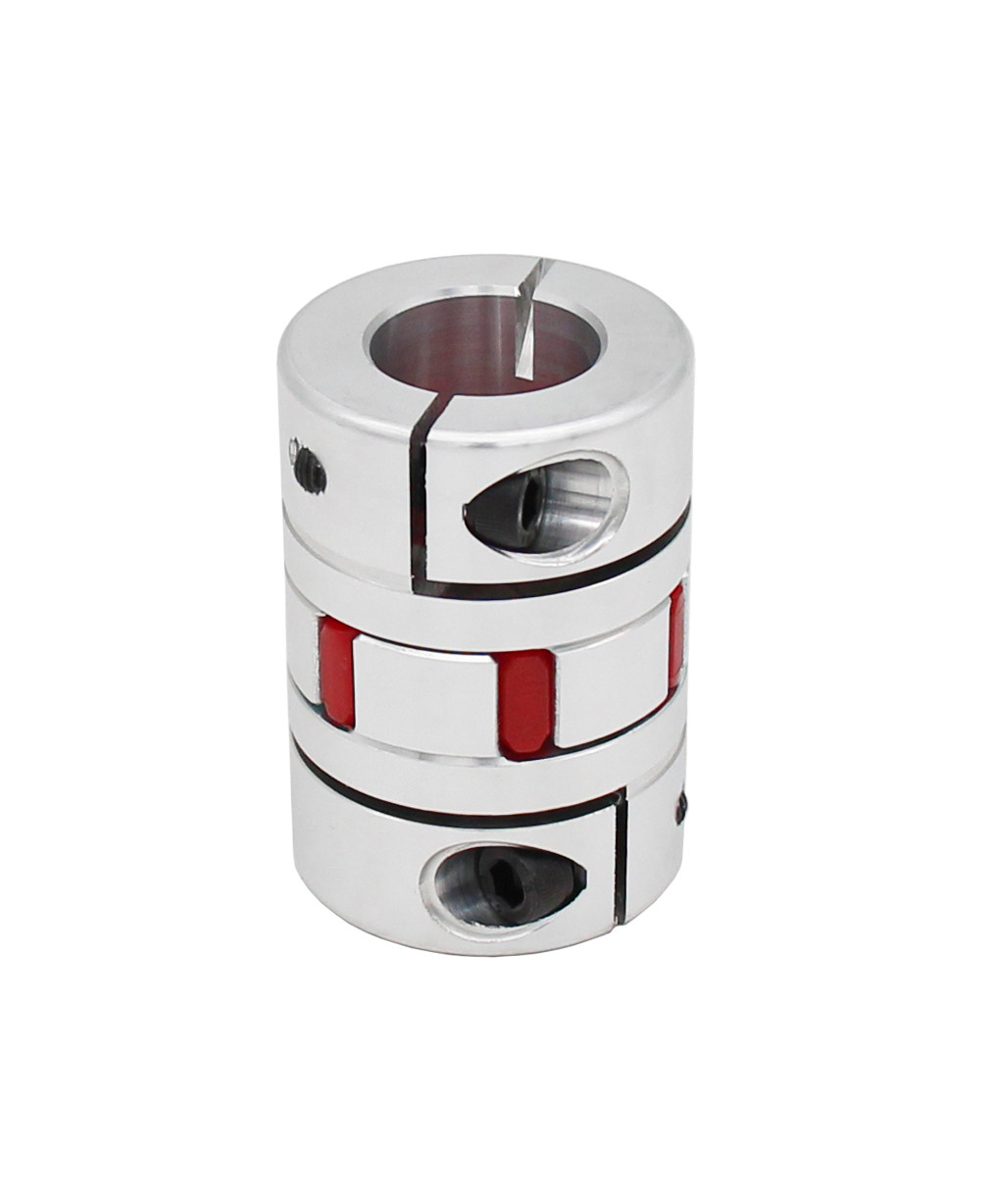

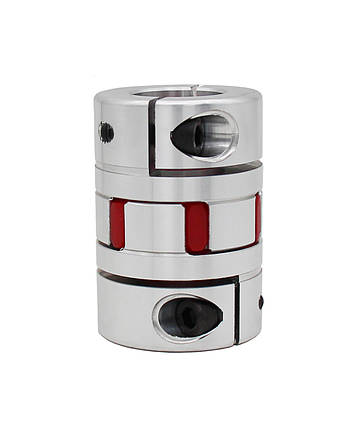

Муфта сполучна кулачкова 25х25 (L66, D45), гнучка віброгасна алюмінієва муфта для з'єднання валів діаметром 25 мм і 25 мм

Кулачкова муфта 25х25 (L66, D45) - з'єднувальна віброгасна муфта завдовжки 66 мм і зовнішнім діаметром 45 мм, яка використовується для прямого передавання крутного моменту між співвісними валами діаметром 25 мм і 25 мм.

Ця модель має розбірний корпус, який складається з двох алюмінієвих напівмуфт і амортизувальної поліуретанової вставки — зубчастого вінця. Фіксація на валах здійснюється за допомогою стяжних гвинтів.

Головною перевагою муфти є компенсація незначних осьових, радіальних і кутових зміщень.

Максимальний крутний момент становить 50 Нм, максимальна швидкість обертання — 12 000 об/хв.

Зони застосування: верстати, стрічкові конвеєри, мішалки, подрібнювачі, підіймачі тощо.

Особливості:

• Високий крутний момент

• Висока швидкість обертання

• Низький момент інерції

• Компенсація неспіввісності

• Гасіння вібрацій

• Ідентичні показники характеристик під час обертання в обох напрямках

• Розбірний корпус

• Висока зносостійкість

• Ремонтопридатність

 Технічні характеристики:

Тип муфти: кулачкова

Довжина: 66 мм

Зовнішній діаметр: 45 мм

Діаметри посадкових отворів: 25 мм і 25 мм

Точність посадкових отворів: H6

Номінальний крутний момент: 35 Нм

Максимальний крутить момент: 50 Нм

Момент затягування гвинтів: 10 Нм

Максимальна швидкість обертання: 12000 об./хв

Момент інерції: 7.2×10^-5 кг×м2

Максимальне кутове відхилення: 1°

Максимальне радіальне відхилення: 0.02 мм

Максимальне осьове відхилення: 0.8 мм

Матеріал напівмуфт: алюмінієвий сплав

Матеріал вставки: поліуретан

Робоча температура: -40...+100 °C

Вага: 110 г

Стан: нове

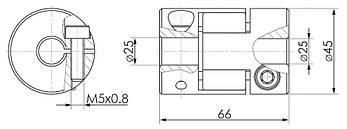

Малюнок виробу

• Муфта сполучна кулачкова 25х25 (L66, D45)
