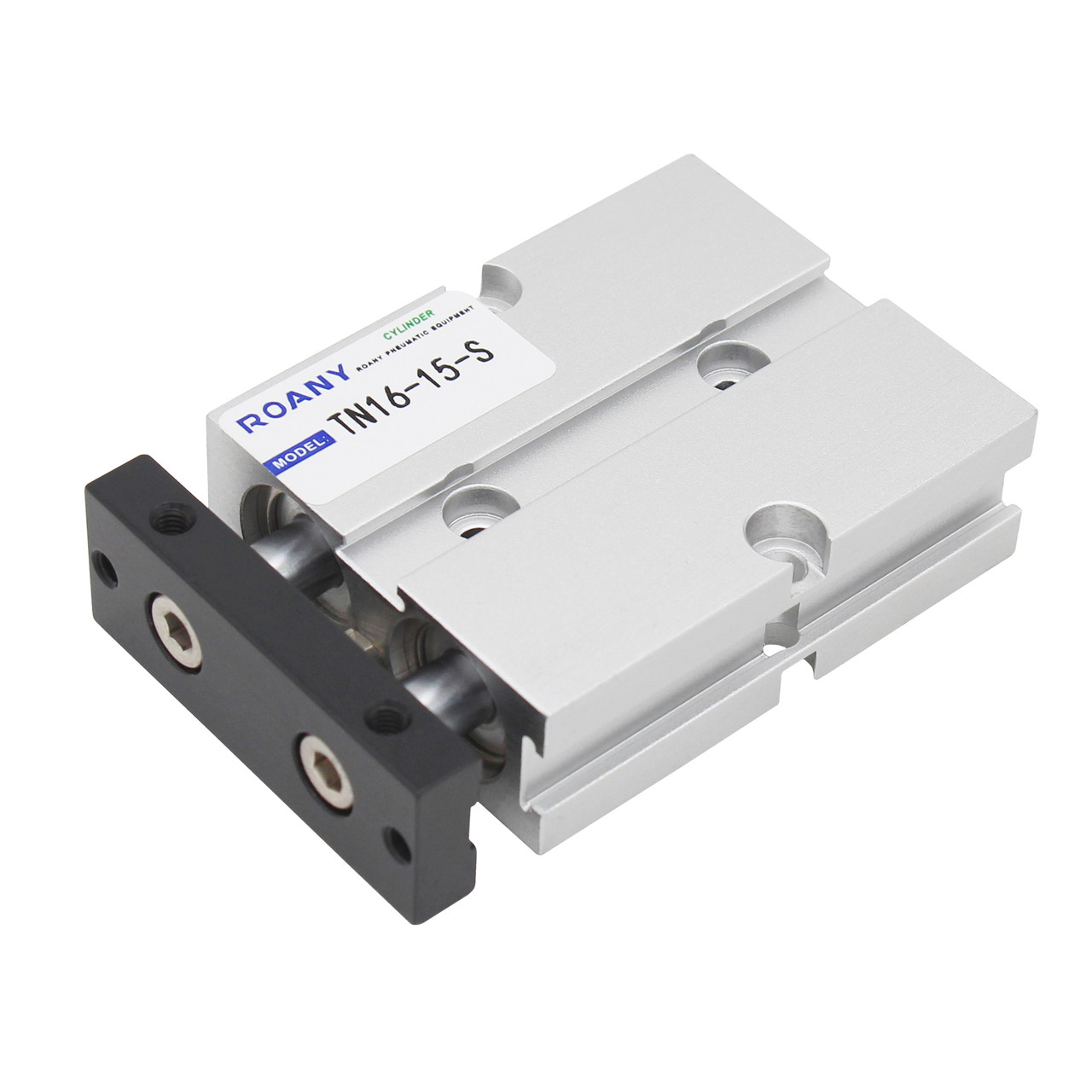

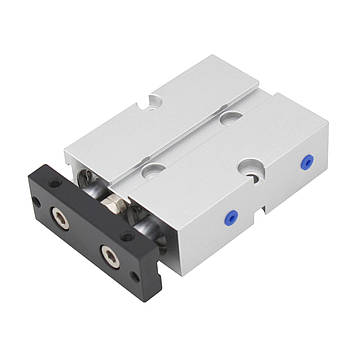

Двопоршневий пневмоциліндр двосторонньої дії TN16-15-S, хід 15 мм

Пневмоциліндри являють собою пристрої, розроблені для ефективного перетворення енергії, зосередженої в стиснутому повітрі, в лінійний рух штока. Операційний принцип заснований на подачі стисненого повітря в одну із порожнин циліндра, тоді як інша порожнина з'єднана з атмосферою. Цей механізм дозволяє поршню в поєднанні зі штоком робити переміщення, створюючи значні штовхаючі або тягнучі зусилля.

Серія пневмоциліндрів TN відрізняється своєю ефективністю, надаючи подвійне зусилля та чудову стійкість до згинів. Регульований (демпфуючий) гвинт додатково дозволяє тонко налаштовувати хід штока на 5 мм. Корпус обладнаний спеціальними вирізами (пазами) для кріплення герконових датчиків, забезпечуючи надійне відстеження положення поршня в циліндрі. Положення поршня датчиком визначається завдяки магніту, розташованому всередині циліндра. Платформа, що змонтована на штоках пневмоциліндра, забезпечує гнучкість монтажу з трьох сторін. Для пневмоциліндрів серії TN підходить чисте стиснене повітря як із вмістом мастила, так і без нього. Двосторонні кінцеві демпфери, виготовлені із стійкого до ударів поліацеталю, сприяють продовженню терміну служби пристрою, ефективно захищаючи його від ударів та вібрації.

Переваги пневмоциліндрів серії TN:

• не вимагає змащення
• хороше ущільнення поршня
• відсутність обертання
• стійкість до згинів
• жорстке окиснення корпусу

Характеристики:

Виробник: Roany

Діаметр поршня: 16 мм

Хід поршня: 15 мм

Швидкість ходу: <500 мм/с

Робоче середовище: повітря

Принцип дії: двосторонній

Тип демпфера: регульований

Робочий тиск: 0.1 - 0.7 МПа

Робоча температура: -5 - 70°С

Кріплення для фітинга: M5x0.8

Габаритні розміри:

Таблиця теоретичної потужності циліндрів:

Пневмоциліндр подвійної дії TN16-15-S (1 шт.)
