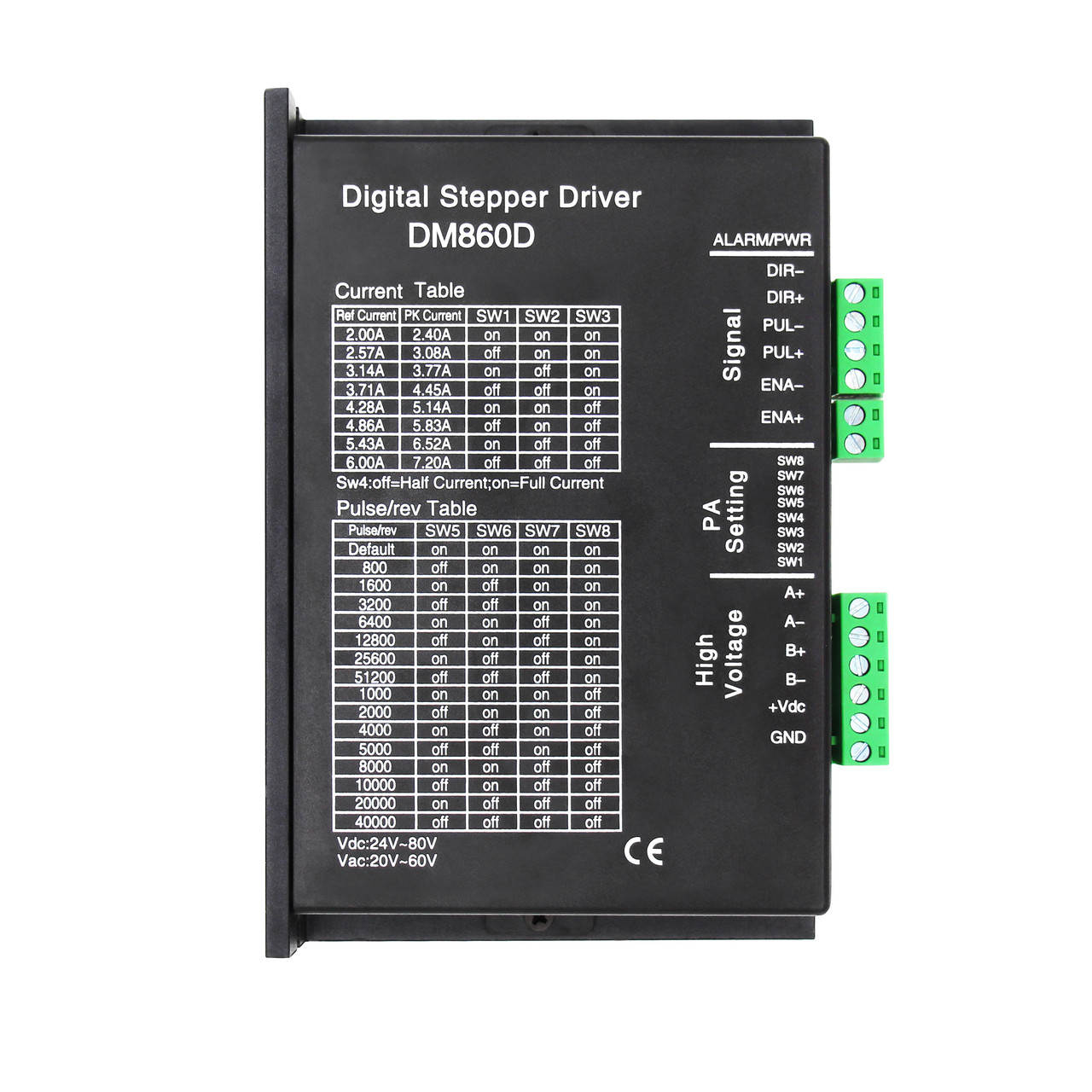

Цифровий драйвер крокового двигуна DM860D, 20V-60V AC, 24V-80V DC
DM860D - цифровий драйвер крокового двигуна, виготовлений з використанням технології DSP-процесора з удосконаленим алгоритмом управління. Він має широкий набір функцій, включаючи плавний хід, самоналаштування та контроль. У порівнянні з традиційними аналоговими драйверами, DM860 може керувати кроковим двигуном зі значно меншим рівнем шуму.
Драйвер DM860D підходить для широкого спектра крокових двигунів від NEMA 17 до NEMA 42. Використовується в пакувальному, топографічному та маркувальному обладнанні, а також у вузлах верстатів з ЧПК. DM860D є ефективним рішенням для обладнання, що потребує плавності та точності роботи системи.
Варто відзначити, що цифровий драйвер DM860D є кращим вибором, ніж звичайний аналоговий драйвер, незважаючи на більш високу вартість. Це пов'язано з тим, що цифровий драйвер забезпечує ширший набір функцій, які недоступні в аналогових драйверах.
Особливості драйвера DM860D:
- 16 режимів роботи
- Функція придушення резонансу (забезпечує оптимальний обертальний момент)
- Технологія автоматичної ідентифікації та автоматичного налаштування параметрів двигуна
- Плавний пуск без «стрибків» при включенні
- TTL-сумісний та оптично ізольований вхід
- Автоматичне зниження струму холостого ходу
- Захист від перенапруги, перевантаження струмом
- Підходить для 2-фазних та 4-фазних двигунів
Характеристики:
Напруга живлення: 24-80 VDC/20~60 VAC
Вихідний струм: 2~6A
Мікрокрок: 2/4/8/16/32/64/128/5/10/20/25/40/50/100/200
Частота: 200Hz
Габаритні розміри: 151х97х48 мм
Робоча температура: -10 до + 45°С
Вага: 540 г
Призначення контактів і опис:
PIN | Опис |
DIR- | Вибір напрямку руху двигуна |
DIR+ | |
PUL- | Призначений для отримання тактових імпульсів. Чим більша частота імпульсів, тим вище швидкість обертання двигуна |
PUL+ | |
ENA- | Увімкнення/вимкнення драйвера. При відключенні на обмотки двигуна не подається електричний сигнал |
ENA+ | |
A+, A- | Фаза двигуна А |
B+, B- | Фаза двигуна В |
+Vdc | Джерело живлення |
GND | Заземлення |
Призначення перемикачів:
SW1, SW2, SW3 | Налаштування вихідного струму |
SW4 | Налаштування струму в режимі очікування |
SW5, SW6, SW7, SW8 | Налаштування мікрокроку |
Схема підключення драйвера:
Габаритні розміри:
Важливо! Виробник залишає за собою право вносити зміни в конструкцію виробу, які не погіршують його якість, без попереднього повідомлення покупця.
Зовнішній вигляд товару може трохи відрізнятися від фотографій на сайті. Розбіжність зовнішнього вигляду не є показником неналежної якості пристрою.
Інформація на сайті є актуальною на момент її опублікування!
- Драйвер крокового двигуна DM860D (20V-60V AC, 24V-80V DC)
Дивіться всі наші оголошення
- Каталог товарів
- Верстати
- Оснащення для верстатів
- Системи охолодження та вентиляції
- Контролери
- Електродвигун
- Драйвери крокового двигуна
- Драйвери та крокові двигуни з енкодером
- Серводвигуни із серводрайверами
- Блоки живлення
- Шпинделі
- Інвертори
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- Лінійні напрямні та підшипники
- Передачі
- Системи змащення напрямних і передач
- Механіка
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Фрези
- Алюмінієвий профіль
- Пневматика
Основні | |
---|---|
Країна виробник | Китай |
Гарантійний термін | 3 міс |
Користувальницькі характеристики | |
Частота | 200Hz Гц |
Вихідний струм | 2~6А |
Робоча температура | -10 до +45 °C |
Напруга живлення | 24-80V DC/20~60V AC |
Микрошаг | 2/4/8/16/32/64/128/5/10/20/25/40/50/100/200 |
Вага (кг) | 0.54 |
Габаритні розміри | |
Висота | 48 мм |
Ширина | 97 мм |
Довжина | 151 мм |
- Ціна: 2 508 ₴
- Готово до відправки
- Код: 06-009
2 508 ₴
