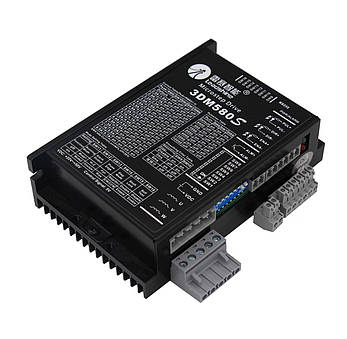

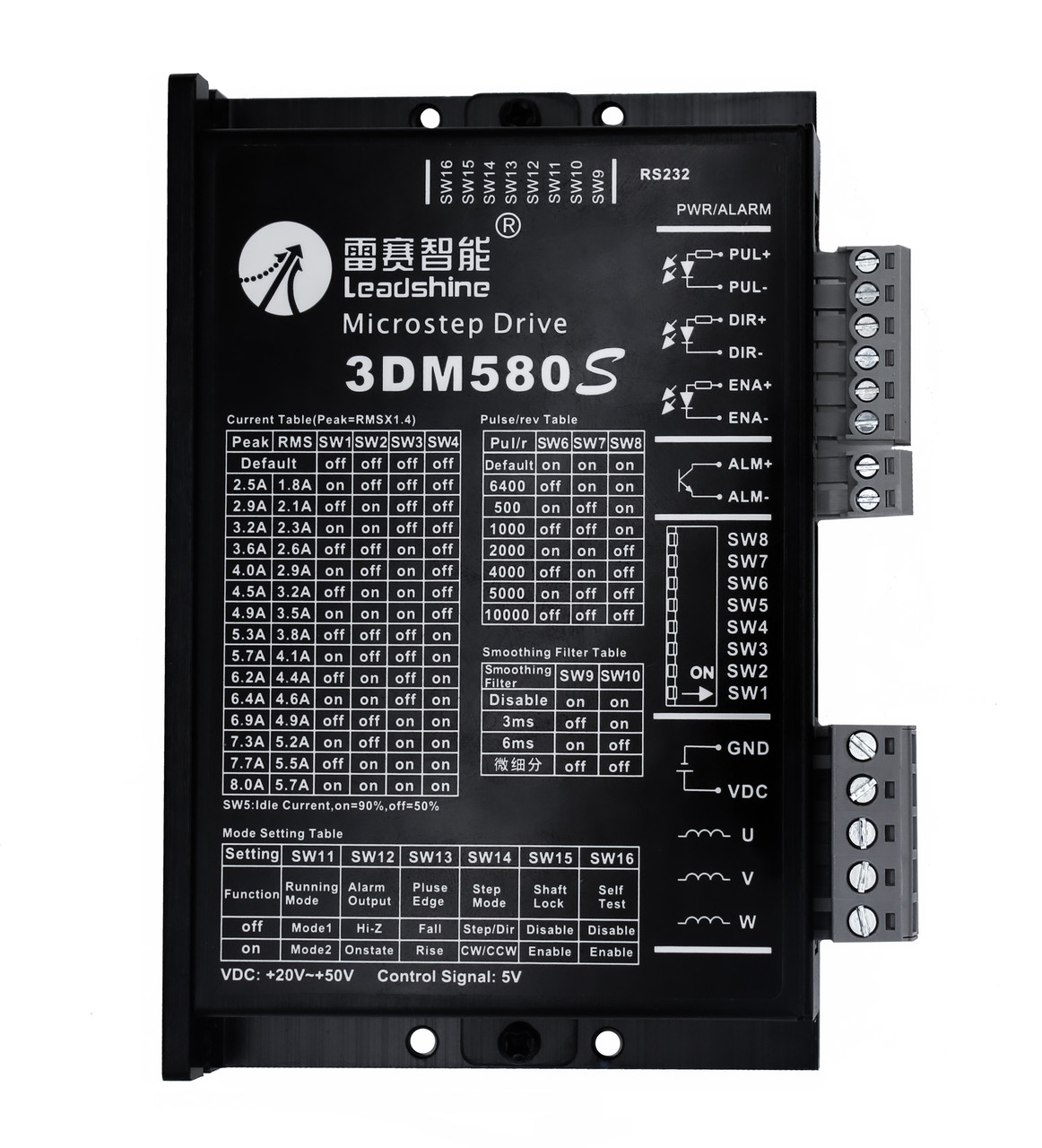

Драйвер цифровий Leadshine 3DM580S (ОРИГІНАЛ) для трифазного крокового двигуна

Драйвер для крокового двигуна 3DM580S

Leadshine 3DM580S - високопродуктивний мікрокроковий драйвер на основі технології цифрового DIP-регулювання від всесвітньо відомого бренду Leadshine, який застосовується для керування трифазними 3 і 6-ти дротовими кроковими двигунами з фланцем від NEMA 17 (42 мм) до NEMA 34 (86 мм).

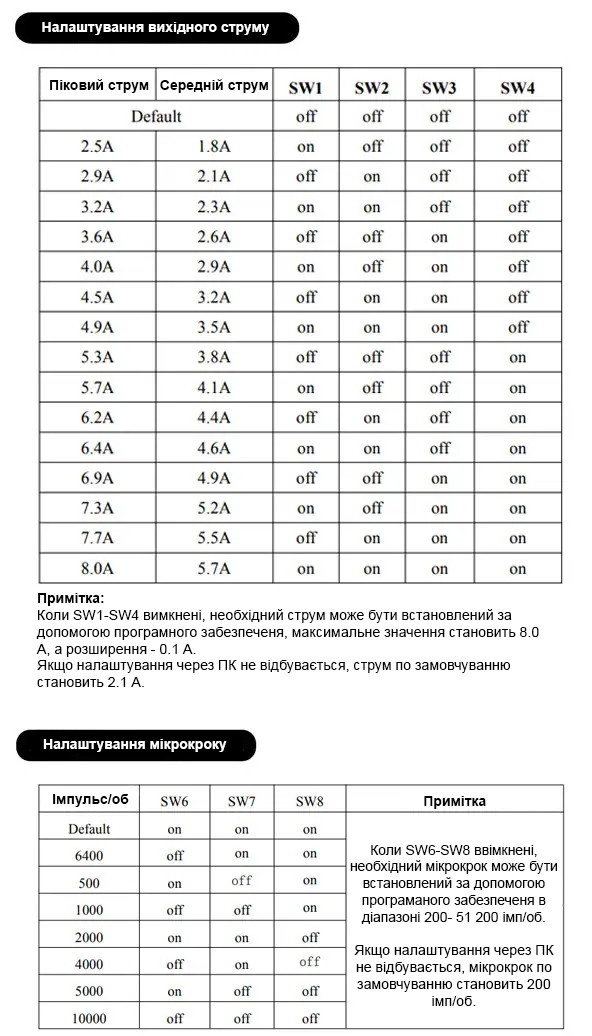

Пристрій має 8 режимів ділення кроку з максимальним показником 10 000 кроків на оберт (за допомогою DIP-перемикачів). Мікрокрок дає змогу працювати двигуну з високою плавністю, меншою вібрацією й низькою рівнем шуму. Настроювання робочого вихідного струму відбувається за допомоги DIP-перемикачів в діапазоні від 0.5 А до 8.0 А (пікові показники), що задовольняє вимоги більшості двигунів на ринку. Також можливе програмне налаштування драйвера через застосунок ProTuner китайської версії (приклад параметрів: вихідний струм в діапазоні від 1.0 А до 8.0 А, мікрокок - 200 крок/оберт — 51 200 кроків/оберт). З'єднання з комп'ютером відбувається через порт драйвера RS232.

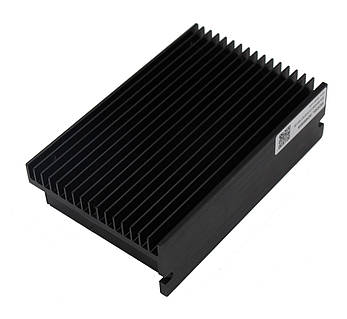

Драйвер має вбудовану функцію автоматичного зменшення сили струму в стані спокою. 3DM580S має захист від перенапруги та перевантаження за струмом і короткого замикання. Відведення тепла від внутрішніх компонентів драйвера відбувається завдяки радіатору.

Особливості:

• Висока якість виробу

• Висока стабільність роботи

• Цифрова технологія DIP

• Оптично ізольований вхід диференціального сигналу

• Забезпечення високої плавности ходу двигуна

• Забезпечення низьких показників вібрації, шуму та нагрівання двигуна

• Функція автоматичного зменшення сили струму в стані спокою

• 8 режимів ділення кроку (200 крок/оберт — 10 000 крок/оберт)

• 16 режимів вибору робочого вихідного струму

• Настроювання драйвера через програмне забезпечення ProTuner (китайська версія)

• Захист від перевантаження за струмом, перенапруги та короткого замикання

 Технічні характеристики:

Виробник: Leadshine Technology

Модель: 3DM580S

Тип: цифровий

Тип відповідного двигуна: 3-фазний КД із фланцем від NEMA 17 (42 мм) до NEMA 23 (57 мм)

Діапазон вихідного струму (настроювання DIP-перемикачами): 2.1-8.0 А (пікові значення)

Напруга живлення: 20-74 У постійний струм (VDC)

Вхідний струм керівного сигналу: 7-16 мА

Частота кроку імпульсу: 0-500 кГц

Опір ізоляції: ≥500 МОм

Мікрокрок (настроювання DIP-перемикачами): 8 режимів (200 кроків/оберт — 10 000 крок/оберт)

Керування: STEP/DIR (CW/CCW під час настроювання через ПК)

Охолодження: пасивне

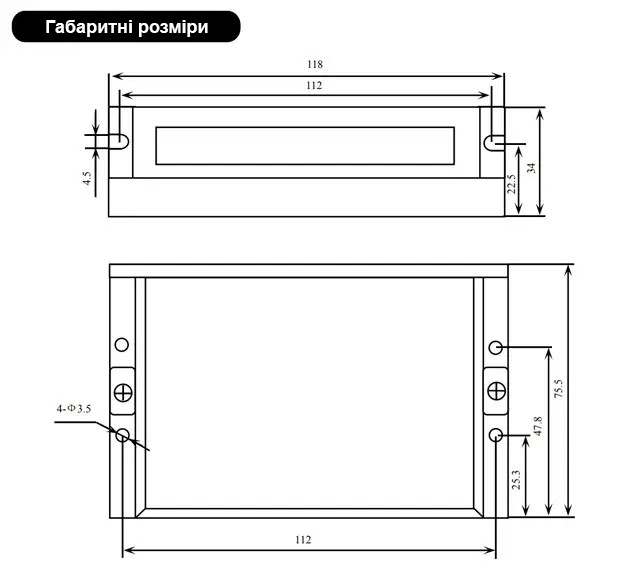

Габаритні розміри: 118х75.5х34 мм

Робоча температура довкілля: 0...+50 °C

Вологість довкілля: 40...90 %

Температура зберігання: -20...+65 °C

Робоча температура драйвера: ≤70 °C

Вага: 0.29 кг

• Драйвер Leadshine 3DM580S (1 шт.)
