КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

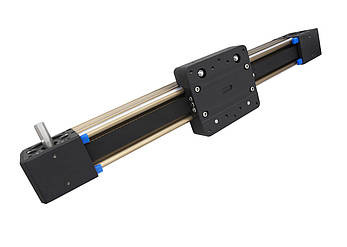

Модуль лінійного переміщення з ремінним приводом TBD60-300, фото 1

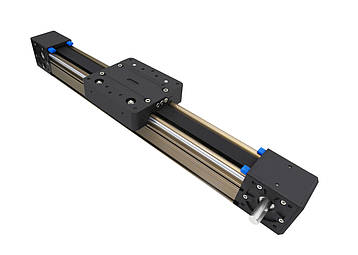

Модуль лінійного переміщення з ремінним приводом TBD60-300, фото 3

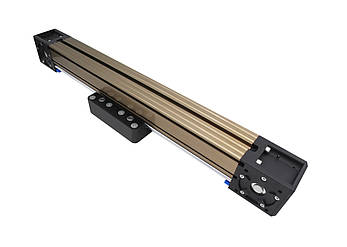

Модуль лінійного переміщення з ремінним приводом TBD60-300, фото 4

Модуль лінійного переміщення з ремінним приводом TBD60-300

Опис
Характеристики
Інформація для замовлення
Високошвидкісний безшумний лінійний модуль з ремінним приводом TBD60-300

TBD60-300 - це універсальний високоточний високошвидкісний безшумний лінійний модуль з ремінним приводом, який призначений для створення осей переміщення в верстатах з ЧПК, 3D-принтерах, лазерних граверах, маніпуляторах, конвеєрах і т.д. Конструкція TBD60-300 дозволяє зібрати потрібну користувачу конфігурацію використовуючи модулі та запасні частини. Як напрямна використовується профіль 60х60 мм з алюмінієвого сплаву довжиною 450 мм, робочий хід каретки при цьому становить 300 мм. На кінцях профілю розташовані шківи, між якими натягнутий зубчастий ремінь HTD5M прикріплений до каретки. Лінійний модуль TBD60-300 оснащений 1 валом діаметром 14 мм.





 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Times Brillian

Модель: TBD60-300

Лінійна напрямна: профіль 60х60 мм

Матеріал напрямної: алюмінієвий сплав

Довжина напрямної: 450 мм

Прямолінійність / ступінь скручування: ≤0.03 / 300 мм

Розмір каретки: 128х113х35 мм

Робочий хід каретки: 300 мм

Величина переміщення каретки за 1 оберт валу: 125 мм

Максимальний обертальний момент: 50 Нм

Максимально допустимий імпульс: 25 кг м/с

Максимальне навантаження на каретку: 30 кг

Точність позиціювання: 0.1 мм

Швидкість руху: 0~1.5 м/с

Модель зубчастого ременя: HTD5M

Крок зубів ременя: 5 мм

Ширина ременя: 25 мм

Кількість валів: 1

Діаметр валу: 14 мм

Робоча температура: -20...+80 °C

Вага: 3.8 кг





  ПРИНЦИП РОБОТИ МОДУЛЯ






Комплект постачання
  •  Модуль лінійного переміщення з ремінним приводом TBD60-300 (1 шт.)

Кронштейн для кріплення двигуна в комплект постачання НЕ ВХОДИТЬ!

До цього модуля у нас можна придбати

Кронштейни для лінійних модулівКронштейн серводвигателя серии 60 LJZ-DS45-60, для линейных модулей TBD45, TBD60, фото 2

Індуктивний кінцевий датчик OMRON TL-Q5MC1 NPN NO (відкритий)Индуктивный концевой датчик OMRON TL-Q5MC1 NPN NO (открытый), фото 2

Крокові двигуни Шаговый двигатель 23HS6403  2.5A 1.1N.m, фото 2

Драйвери і крокові двигуни з енкодеромШаговый двигатель с энкодером, замкнутого типа NEMA23 57HSE2N-D25 с гибридным серводрайвером HSS57, фото 2

Гнучкі муфти Гибкая сильфонная муфта для шагового двигателя 12х14 В (L35, D30), фото 2





Дивіться всі наші оголошення

Основні
Країна виробникКитай
Вага3200 г
Кількість в упаковці1 шт.
СтанНовий
Користувальницькі характеристики
Тип комплектующегоМодуль лінійного переміщення
Діаметр вала14 мм
Ширина ременя25 мм.
Максимальний крутний момент50 Н*м
Робочий хід каретки300 мм
Точність позиціонування0.1 мм
Швидкість руху0~1.5 м/с
Кількість валів1
Лінійна направляючапрофіль 60х60 мм
Матеріал направляючоїалюмінієвий сплав
Довжина напрямної450 мм
Прямолінійність / ступінь скручування≤0.03 / 300 мм
Розмір каретки128х113х35 мм
Максимально допустимий імпульс25 кг м/с
Модель зубчастого ременяHTD5M
Крок зубів ременя5 мм
Максимальне навантаження на каретку30 кг
МoдельTBD60-300
