Цифровий кроковий серводрайвер SL2-57D для крокового двигуна з енкодером серії 57 (60)

Опис
Характеристики
Інформація для замовлення

Цифровий кроковий серводрайвер SL2-57D для крокового двигуна з енкодером 57 (60), драйвер двофазного крокового двигуна зі зворотним зв'язком

SL2-57D - цифровий двофазний драйвер на основі новітнього 32-бітного процесора з векторною технологією управління, який використовується для керування кроковим двигуном зі зворотним зв'язком серії 57 (60).

За рахунок встановленого на валу двигуна високоточного оптичного інкрементального енкодера драйвер отримує інформацію в режимі реального часу про положення ротора, що дає можливість пристрою забезпечити точне позиціювання.

Швидка реакція на команди, стабільна робота без пропуску кроків, зниження тепловиділення та вібрації двигуна роблять цю модель ідеальним варіантом для систем, в яких потрібні швидкісні пересування з мінімальним люфтом. Крім того, якщо двигун постійно перевантажений драйвер видає сигнал тривоги.

Привід побудований на базі SL2-57D є хорошим і дешевшим аналогом зв'язки серводрайвер + серводвигун.

Застосування: гравіювальні та лазерні верстати, плотери, обладнання для автоматичного складання, монтажне обладнання і т. п.

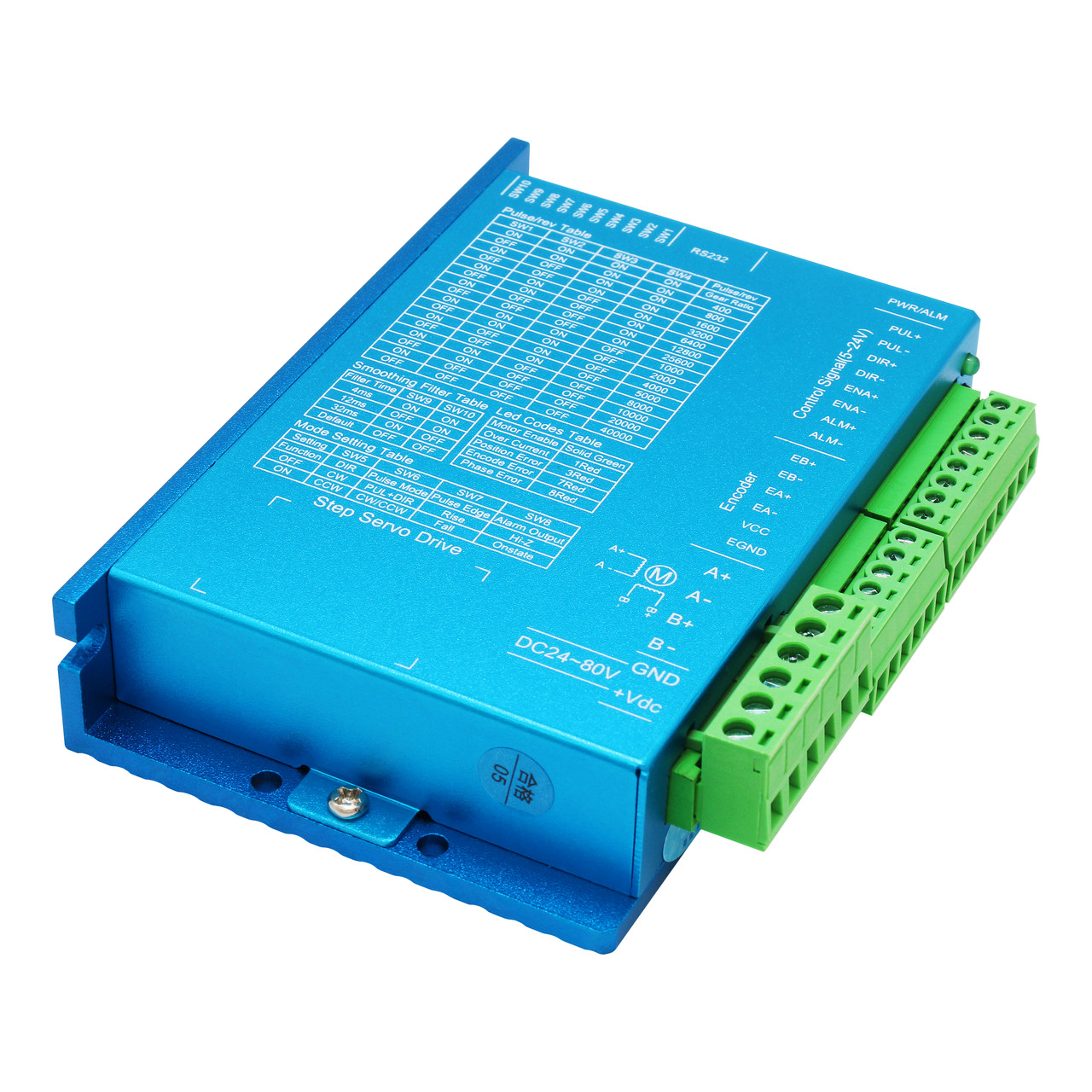

Цифровий кроковий серводрайвер SL2-57D

Особливості SL2-57D:

  • 32-бітний процесор з технологією векторного управління

  • Підтримка крокових двигунів з енкодером серії 57 (60)

  • Контроль позиції ротора за допомогою зворотного зв'язку для запобігання пропуску кроків

  • Технологія керування струмом для зменшення нагріву двигуна

  • Забезпечення стабільного крутного моменту двигуна при навантаженні та високій швидкості обертання

  • Забезпечення низького рівня шуму двигуна

  • Швидкий відгук на команди

  • Оптично ізольовані входи / виходи

  • Налаштування згладжування імпульсу для більш плавного руху

  • Захист від перевантаження по струму, перенапруги, перегріву, руху за межами стеження та інше

  • Низька вартість порівняно із серводрайверами



Технічні характеристики:

Модель: SL2-57D

Тип відповідного двигуна: кроковий двигун з енкодером серії 57 (60)

Кількість фаз: 2

Вхідна напруга: DC 24~80 В

Вихідний струм: 0~6 А

Струм логічного сигналу: 7~20 мА

Максимальний струм енкодера: 50 мА

Роздільна здатність енкодера: 1000 імп/об

Опір ізоляції: ≥500 МОм

Вібрація: ≤5.9 м/с²

Підтримувані сигнали: STEP/DIR або CW/CCW

Частота імпульсів вхідного сигналу: 0~200 кГц

Кількість режимів мікрокроку: 15 (максимум 40 000 імп/об)

Спосіб охолодження: радіатор

Навколишнє середовище: уникати запиленості, масляного туману та агресивних газів

Робоча температура: ≤+50 °C

Температура повітря навколишнього середовища під час роботи: -10...+50 °C

Температура зберігання: -20...+80 °С

Вологість повітря під час роботи: 40-90 %

Вага: 260 г

Стан: новий

Гарантійний термін: 3 місяці

Корисна порада!

  • Встановлюйте драйвер вертикально та далеко від джерел тепла. За потреби встановіть вентилятор, щоб драйвер працював у надійному діапазоні робочих температур

Габаритні розміри



Принципова схема інтерфейсу керуючого сигналу



Часова діаграма форми хвилі вхідного сигналу



Під'єднання живлення та двигуна до драйвера

Призначення Позначення Опис
Контакти під'єднання фаз двигуна А + Фаза А двигуна
А +
В + Фаза В двигуна
В -
Контакти під'єднання живлення GND DC 24~80 В
+Vdc



Під'єднання енкодера

Позначення контакту Примітка
EB+ Вхід каналу енкодера В+
EB- Вхід каналу енкодера В-
EA+ Вхід каналу енкодера A+
EA- Вхід каналу енкодера A-
VCC Живлення енкодера 5 В
EGND Заземлення енкодера



Під'єднання сигналів керування

Позначення Опис
PUL+

Вхідний сигнал кроку: сумісний із рівнем 5 В ~ 24 В

PUL-
DIR+

Вхідний сигнал напрямку: сумісний із рівнем 5 В ~ 24 В

DIR-
ENA+ Вхідний сигнал керування: використовується для визначення активності драйвера. Зазвичай залишається НЕПІДКЛЮЧЕНИМ (керування двигуном дозволено)
ENA-
ALM+ Сигнал помилки: активується під час спрацьовування одного з різновидів захисту
ALM-



Аварійна індикація

Зелений світлодіодний індикатор — це індикатор живлення. Коли драйвер увімкнений, світлодіод завжди горить

Червоний світлодіод — це індикатор несправності. Коли він блимає через фіксований інтервал часу, це означає, що драйвер сигналізує про якусь несправність

Двигун включений Постійне світло зеленого індикатора
Перевантаження струмом 1 мерехтіння червоного індикатора
Помилка положення 3 мерехтіння червоного індикатора
Помилка кодування 7 мерехтінь червоного індикатора
Фазова помилка 9 мерехтінь червоного індикатора



Налаштування мікрокроку

SW1 SW2 SW3 SW4 Імпульс/оберт
on on on on Передатне число
off on on on 400
on off on on 800
off off on on 1600
on on off on 3200
off on off on 6400
on off off on 12800
off off off on 25600
on on on off 1000
off on on off 2000
on off on off 4000
off off on off 5000
on on off off 8000
off on on off 10000
on off off off 20000
off off off off 40000

Примітка: коли перемикачі встановлені на режим «передавальне число», драйвер використовуватиме електронне передавальне число, яке вшите в плату пристрою



Налаштування режимів роботи

Перемикач SW5 SW6 SW7 SW8
Функція DIR (режим напрямку) Pulse Mode (режим імпульсу) Pulse Edge (режим вибору фронту) Alarm Output (стан під час тривоги)
off CW (вперед) PUL+DIR (крок + напрямок) Rise (наростаючий) Hi-Z (низький імпеданс)
on CCW (назад) CW/CCW (подвійний імпульс) Fall (спадаючий) Onstate (високий імпеданс)



 Налаштування згладжування імпульсів

Час SW9 SW10
4 мс on on
12 мс off on
32 мс on off
За замовчуванням off off

Увага! Виробник залишає за собою право вносити зміни в конструкцію, інструкцію, зовнішній вигляд, а також технічні характеристики виробу без попереднього повідомлення покупця. Як наслідок, інформація щодо товару на сайті може відрізнятися від тієї, яка вказана на пристрої або в посібнику користувача. Будь ласка, будьте уважні під час під'єднання обладнання.

Інформація на сайті є актуальною на момент її опублікування!

Переконливе прохання, у разі виникнення складнощів із під'єднанням звертатися до технічного фахівця компанії CNCPROM (контакти вказані на сайті)

Неправильне під'єднання дротів енкодера може призвести до пошкодження як самого енкодера, так і драйвера

Драйвер SL2-57D обладнаний портом RS232, однак вносити зміни в параметри драйвера за допомогою ПЗ не можна (всі оптимальні параметри вшиті в плату драйвера виробником).

Компанія не несе відповідальності за працездатність пристрою в разі програмної зміни користувачем заводських налаштувань!

Комплект постачання
  • Кроковий серводрайвер SL2-57D

До цього драйверу в нас можна придбати

Крокові двигуни з енкодером Гибридный шаговый серводвигатель с тормозом 2.5 Нм 57EBP105ALC-TF0B, шаговый двигатель с энкодером, фото 2 КУПИТИ

Блоки живлення Импульсный блок питания S-250-48, 48V, 5.2А, 250W, фото 2 КУПИТИ

Плати управлінняИнтерфейсная плата на 4 оси с портом USB BSMCE04U-PP для станка с ЧПУ, коммутационная плата управления Mach3 КУПИТИ





Дивіться всі наші оголошення

Основні
Країна виробникКитай
Користувацькі характеристики
Опір ізоляції≥500 МОм
Вихідний струм0~6 А
Робоча температура≤+50 °C
Кількість фаз2
СтанНове
Спосіб охолодженнярадіатор
Вхідна напругаDC 24~80 В
Дозвіл енкодера1000 імп/об
Температура зберігання-20...+80 °С
Струм логічного сигналу7~20 мА
Вібрація≤5.9 м/с2
Підтримувані сигналиSTEP/DIR або CW/CCW
Частота імпульсів вхідного сигналу0~200 кГц
Навколишнє середовищеуникати запиленості, масляного туману і агресивних газів
Температура повітря навколишнього середовища під час роботи-10...+50 °C
Вологість повітря під час роботи40-90 %
Кількість режимів микрошага15 (максимум 40 000 імп/про)
Тип відповідного двигунакроковий двигун з енкодером серії 57 (60)
Максимальний струм енкодера50 мА
Гарантійний термін3 міс
