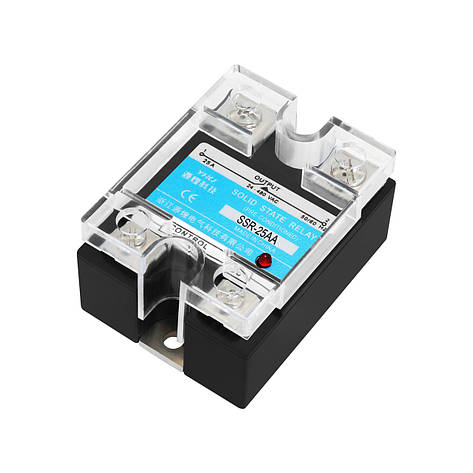

Твердотіле реле однофазне SSR-25AA, комутаційне реле AC-AC 25 А, реле увімкнення вимкнення
Твердотіле однофазне реле SSR-25AA, комутаційне реле змінного струму 70-280 VAC — 24-480 VAC 25 А, реле вмикання вимкнення
SSR-25AA - однофазне твердотіле реле змінного струму (AC-AC) з вимкненням під час переходу струму через нуль, яке застосовується в системах, де відбувається часта комутація силових ланцюгів і ланцюгів керування. Діапазон напруги керівного сигналу становить 70-280 В змінного струму (AC), а діапазон напруги навантаження 24-480 В змінного струму (AC) за максимального струму 25 А.
Однією з головних переваг пристрою є його тривалий термін експлуатації. У разі дотримання рекомендованих умов роботи він здатний працювати роками в режимі 24/7. Це пояснюється браком рухомих механічних елементів, схильних до зношування. Замість них у реле використовуються напівпровідникові елементи. Вони здатні здійснювати комутацію ланцюгів навантаження безконтактно.
Встановлення твердотілого реле замість електромагнітного дасть змогу усунути проблеми іскри та деренчання контактів під час перемикання, які притаманні останньому. Це робить процес роботи надійнішим і практично безшумним.
До вад комутаційного реле можна віднести велике тепловиділення за високого струму навантаження.
Універсальність моделі SSR-25AA дає змогу використовувати її в різних сферах та приладах (керування електродвигунами, трансформаторами, системами нагрівання, освітлення тощо).
Особливості:
-
Безконтактна комутація
-
Висока швидкодія
-
Низький рівень електромагнітних перешкод
-
Низький рівень споживання енергії
-
Безшумна робота
-
Не вимагає профілактичних робіт у процесі експлуатації
-
Тривалий термін експлуатації
-
Простота у використанні
Технічні характеристики:
Модель: SSR-25AA
Тип контакту перемикача: напівпровідникова технологія
Кількість фаз: 1
Напруга навантаження: 24-480 В змінного струму (AC), 50 / 60 Гц
Максимальний струм навантаження: 25 А
Тип комутації: під час переходу струм через нуль
Напруга керівного сигналу: 70-280 В змінного струму (AC)
Споживаний струм у ланцюзі керування: 5 мА
Напруга увімкнення/вимикання: ≥45 В змінного струму (AC) / ≤35 В змінного струму (AC)
Падіння напруги в ланцюгу навантаження: ≤1.6 У змінного струму (AC)
Струм витоку (вимкнений стан): ≤5 мА
Час перемикання: ≤10 мс
Індикація увімкнення: так
Діелектрична міцність: 2500 У змінного струму (AC) упродовж 1 хвилини
Опір ізоляції: 50 МОм при 500 В постійного струму (DC)
Температура довкілля: -30…+70°C
Відносна вологість: ≤95% (без утворення конденсату)
Спосіб монтажу: гвинтами на монтажну поверхню
Вага нетто: 75 г
Гарантійний термін: 3 місяці
Габаритні розміри:
Схема під'єднання:
Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її публікації.
Зовнішній вигляд товару може відрізнятися від світлин на сайті. Розбіжність зовнішнього вигляду та комплектності реального товару зі світлинами на сайті не є показником неналежної якості виробу.
Інформація на сайті є актуальною на момент її публікації!
